美國On-Trak OT-5000旋轉激光對準目標系統

OT-5000 RLT旋轉激光瞄準系統與旋轉激光結合使用，是在最遠100英尺處測量平面度，直度和直線度的最全面方法。

動態監視您的整個項目。

硅位置感應探測器



OT-5000 RLT使您可以從便攜式計算機或臺式計算機的便利性上同時實時監視多達20個目標的位置。

OT-5000在全球廣泛的應用中得到了廣泛的驗證，是提高效率和減少工時的理想方法。

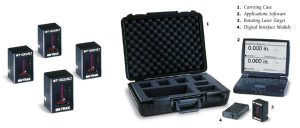

緊湊的手提箱（標準）可容納整個系統：OT-5000 RLT旋轉激光目標，用于檢測和顯示旋轉激光的位置； OT-5000 DIM數字接口模塊，可為多達二十個OT-5000 RLT提供電源，以及電纜。

多目標能力。

指定作業所需的RLT目標，數量盡可能少。每個DIM在多點配置中最多可容納20個目標。

卓越的準確性。

優化精度并獲得更多的置信度。OT-5000通過尖端的硅位置感應檢測器提供保守指定的0.001英寸分辨率和精度。

計算機控制。

Beam-Trak 5000軟件使動態監視正在進行的工作變得容易。這個豐富的圖形界面同時顯示所有目標的位置信息。乍一看屏幕，您便知道整個項目的精確測量配置文件。超大字體可以在很長的距離上輕松閱讀。

此外，Beam-Trak軟件使您能夠從計算機上尋址，控制和自定義每個目標。實際上，內置在每個目標中的完整軟件命令范圍可以通過計算機完全控制。

與所有旋轉激光器兼容。

OT-5000系統即插即用，與市場上所有旋轉激光器兼容。從0.5mW到5.0mW的四級自動量程調節以及與從1 RPM到1,000 RPM的所有激光跟蹤速度的兼容性，使兼容性立即達到。只需插入激光器，調整目標并開始進行測量。

旋轉激光對準概覽。

旋轉激光對準的工作原理。

旋轉激光對準的原理很簡單。旋轉激光每分鐘最多旋轉1000轉，產生一個堅實的光平面，作為測量參考。旋轉激光器通常水平對準重力，既可以垂直安裝也可以水平安裝，或者介于兩者之間。

接下來，安裝在測量工具上的旋轉激光目標每次掃描激光時，都會在0.001英寸的范圍內檢測激光的位置。可以將多個目標安裝在沿激光路徑的不同點上。

最后，來自目標的數據被饋送到中央處理單元，該中央處理單元實時顯示位置信息。當使用多個目標時，通常會將來自所有目標的數據饋送到便攜式計算機以同時顯示，比較和分析。

旋轉激光的優勢。

OT5000-B

與手動對準技術相比，旋轉激光對準具有明顯的優勢。超精確。消除了與主觀手動方法相關的錯誤余量。

  • 實時反饋。使用戶可以進行現場對齊調整。
  • 更快的測量。減少工時并提高項目效率。
  • 更大的范圍。在最遠100英尺的距離執行測量。
  • 同時測量。可以同時從多個目標進行測量。
  • 數據分析。位置數據可以通過計算機進行監視，存儲和分析。

OT-5000應用：平面度，垂直度，直線度。

  • 機床對中
  • 鋼廠對中
  • 工藝軋機對準
  • 水平平面對齊
  • 渦輪墊調平
  • 表面平整
  • 滾輪對準
  • 飛機組裝
  • 機身對準
  • 儲物箱對齊
  • 座椅軌道對準
  • 地板梁對準
  • 身體連接對齊

OT-5000系統規格

OT-5000 RLT和OT-5000 DIM

ot7000-k分辨率?0.001英寸

電源?500mA / 12V DC壁式充電器

功率范圍?0.1 mW至5 mW

轉速?0-1000 RPM

距離?0-100英尺

通訊?RS-485 Multidrop（RS-485

?到RS-232轉換器

?OT-5000 DIM）

循環中的目標數量最多二十個OT-5000

?每個RLT目標

?OT-5000調光器


通訊?RS-232 ASCII格式顯示?LED 4位數

工作溫度?25至125華氏度

儲存溫度?-10度至149度
