產品概述
OPLabBox 2.0是一款專為超聲波測量設計的多功能設備，集成了寬帶放大器、可切換帶通濾波器和脈沖發生器，適用于工業及實驗室的各種超聲波應用場景。該設備既可作為獨立示波器適配器使用，也可作為其他信號處理設備的擴展模塊。配合我們的超聲波檢測設備（OPCARD或OPBOX）可構建完整的超聲波檢測系統，并提供全面的硬件和軟件支持。
核心特性
- 寬帶低噪放大器：40kHz至25MHz工作帶寬
- 智能濾波系統：8檔可切換高通濾波（40k-5MHz）與8檔低通濾波（200k-25MHz）
- 高精度增益控制：104dB總增益范圍（-10至70dB，0.1dB步進），帶+24dB后置放大選項
- 高壓脈沖發生器：0-360V可調階躍脈沖，<40ns下降沿
- 雙通道輸入：支持發射/接收模式與純接收模式切換
- 遠程控制：通過USB虛擬串口（ASCII協議）實現自動化控制
技術參數
電氣特性
| 參數 | 規格 |
|---|
| 供電電壓 | 12V DC（10.5-15V范圍） |
| 功耗 | 典型2.5W，最大6W |
| 輸入阻抗 | 50Ω/200Ω可切換 |
| 輸入范圍 | 550mVpp |
| 輸出范圍 | 2.5Vpp（輸出阻抗50Ω） |
| 觸發方式 | 內部/外部觸發 |
| 脈沖重復頻率（PRF） | 最高10kHz |
物理特性
| 參數 | 規格 |
|---|
| 尺寸（長×寬×高） | 200×110×43 mm（7.9×4.3×1.7英寸） |
| 重量 | 0.6kg |
信號處理
- 濾波器組：
- 高通：40k/80k/160k/320k/640k/1.25M/2.5M/5MHz
- 低通：200k/400k/800k/1.6M/3.2M/6.4M/12.5M/25MHz
- 存儲功能：10組參數預設
- 自診斷系統：硬件狀態實時監測
應用場景
- 工業檢測：材料厚度測量、缺陷檢測
- 實驗室研究：聲學特性分析
- 醫療超聲：探頭性能測試
- 自動化系統：通過ASCII協議集成到測試流水線

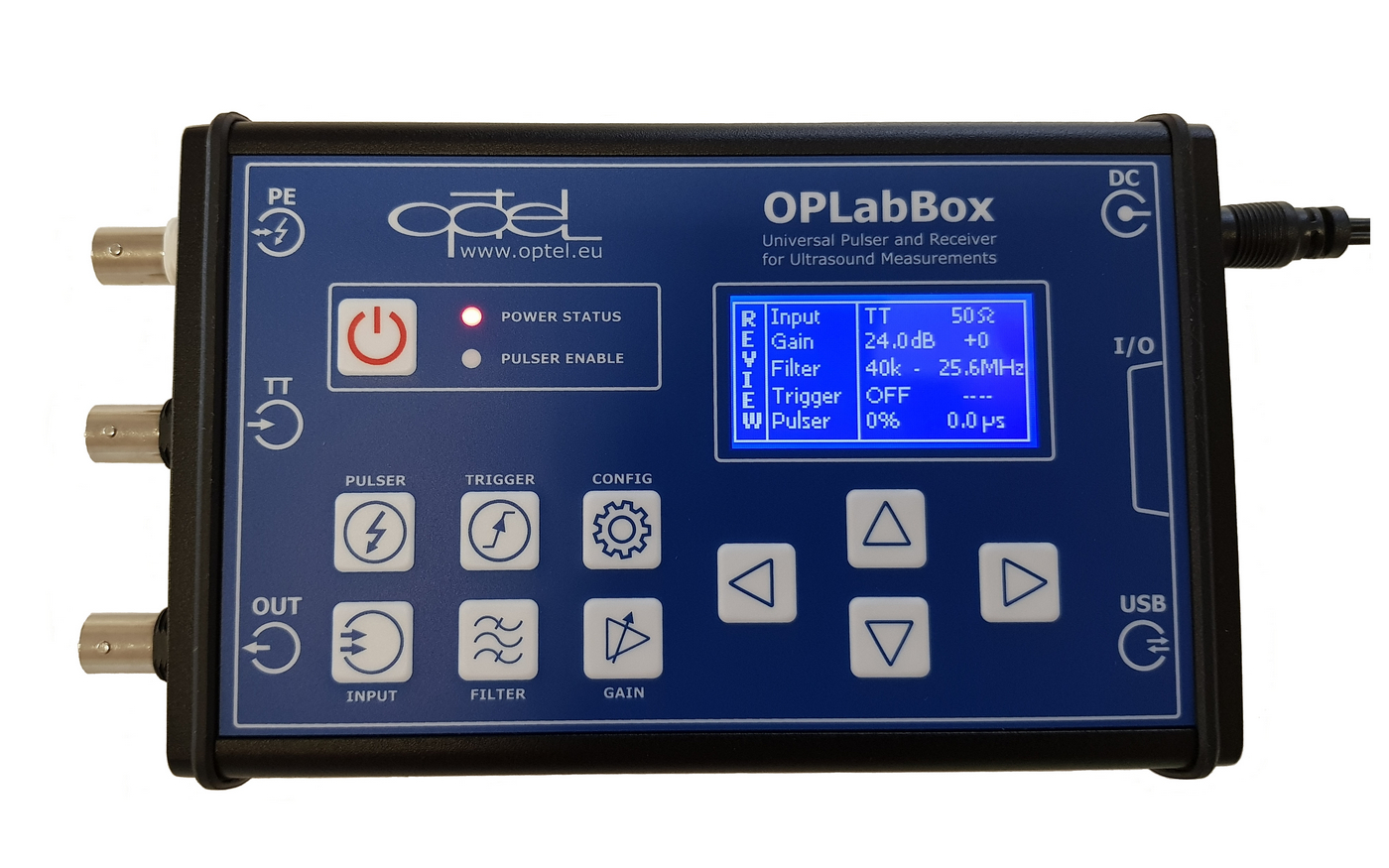

OPLabBox 2.0 超聲波脈沖發射接收器
