波蘭optel OPCARD 2.0/2.2 PCI-bus超聲波檢測卡 超聲波PC卡 缺陷檢測PC卡 探傷儀

超聲波檢測卡（探傷儀）

超聲波PC卡（缺陷檢測PC卡）?可以將任何計算機轉變為多功能探傷儀或專用于超聲波測量和無損檢測的理想設備。

OPCARD 2.2 PCI-bus 超聲波卡（集成脈沖發射與接收器）

OPCARD 2.0 PCI-bus 超聲波卡（集成脈沖發射與接收器）

這些超聲波PC卡通過集成脈沖發射與接收器，能夠將普通計算機升級為專業的超聲波檢測設備，適用于工業無損檢測、材料分析等領域。

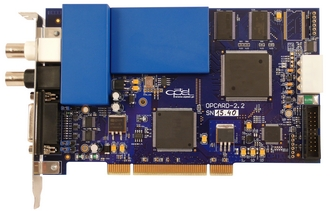

OPCARD 2.2 集成脈沖發生器和接收器的 PCI 總線超聲波卡

描述

OPCARD 2.2 是一款完整的超聲波檢測設備，適用于所有超聲波測量，并且由于具有許多額外的數字輸入/輸出和內部處理器，它可以用作更復雜設備的控制器。
該卡可以與多路復用器或掃描儀等設備配合使用。
Opcard 2.2 可以在 sequence 模式下工作。它可以存儲多達 1024 組設置。因此，每次下一次數據采集都可以非常快速地切換參數。該系統允許在內部存儲器中緩沖許多采集，并將整個數據包轉發到控制應用程序。通過這種方式，獲得了從設備讀取的數據的高吞吐量。
該卡有一個實現的單通道脈沖發生器和接收器，可以與一個或兩個傳感器一起使用（一個是發送的，另一個是接收的）。

特性

  • 低噪聲前置放大器?(0.74 nV/√(Hz))
  • 高增益，最高可達 +89 dB
  • 可切換模擬濾波器
  • 支持快速時間增益補償 (TGC)
  • 2個模擬信號輸入（PE 和 TT）
  • 輸入衰減器?(-20dB)
  • 輸入阻抗?50 Ohm, 10pF
  • 10位模數轉換器 (A/D Converter)
  • 100MHz 采樣頻率，8位采樣
  • 最大存儲容量?512k x 16位樣本
  • 延遲設置，最多可達 65535 個采樣周期
  • 多種觸發模式
  • 數據傳輸速度，最高可達 132MB/s
  • 擴展連接器，用于附加功能的子板
  • 接口（RS232、RS485、SPI、I2C）
  • 標準PCI短卡尺寸?(174.63mm x 106.68mm)
  • BNC 或 Lemo 模擬連接器
  • DB15 連接器，用于 I/O 和電源線
  • 重量：175g

技術數據

模擬參數：

  • 輸入放大器增益：-31dB 至 65dB（步長 1dB，誤差 ±0.3dB）
  • 輸入后置放大器：關閉或 +24dB
  • 輸入衰減器：關閉或 -20dB
  • 輸入范圍：±275mV（衰減器開啟時為 ±2.5V）
  • 全頻帶：0.5 MHz – 25 MHz（-3dB）
  • 可切換濾波器（-3dB）：0.5 – 6MHz、0.5 – 10MHz、0.5 – 15MHz、0.5 – 25MHz、1 – 6MHz、1 – 10MHz、1 – 15MHz、1 – 25MHz、2 – 6MHz、2 – 10MHz、2 – 15MHz、2 – 25MHz、4 – 6MHz、4 – 10MHz、4 – 15MHz、4 – 25MHz

    脈沖發生器：

  • 脈沖電壓 0 伏（關閉）至 360 伏（正脈沖，短路階躍脈沖發生器）
  • 充電時間可在 0 至 3.1 微秒范圍內以 0.1 微秒為步長進行調節
  • 下降時間≤20 納秒
  • 脈沖持續時間短路，帶寬高達約 50 兆赫
  • 輸出阻抗<1 歐姆

技術數據

數據處理：

  • 分辨率：10位（存儲為8位）
  • 采樣頻率（MHz）：100; 50; 33.3; 25; 20; 16.7; 14.3; 12.5; 11.1; 10; 9.1; 8.3; 7.7; 7.14; 6.67
  • 數據緩沖區：從1到262088（256k）樣本，步進為4
  • 延遲時間（后觸發）：從0到65535個采樣周期，步進為1
  • 脈沖重復頻率（PRF）：最高20,000（使用多路復用器時最高100,000）
  • 硬件數據處理：絕對值、射頻（RF）
  • 硬件平均
  • 硬件數字濾波

DAC（時間增益補償，TGC）與任意波形發生器：

  • 頻率：100MHz
  • 分辨率：8位
  • 最大增益變化：每步48dB

觸發：

  • 板載觸發定時器
  • 應用觸發速率：軟件控制
  • 外部觸發：2個輸入，TTL信號
  • 觸發輸出信號：TTL信號

計數器/增量編碼器輸入：

  • 增量編碼器計數器：2通道，32位

輸入/輸出：

  • 傳感器連接器：
    • PE（發送和接收）：BNC或Lemo
    • TT（僅接收）：BNC或Lemo
  • DB15連接器：
    • 輸入：6個輸入，包括編碼器和外部觸發輸入
    • 輸出：6個輸出，包括觸發輸出信號（Sync Out）
  • 其他：
    • +12V、-12V 保險絲（聚合物保險絲）供電，用于外部設備
    • +5V 或 Vreg（0-10V）保險絲（聚合物保險絲）輸出，用于控制/供電外部設備

PCI 連接器：

  • PCI rev2.2，32位，33MHz，最大傳輸帶寬132MB/s
  • 通用連接器，適用于3.3V或5V PCI插槽

擴展連接器：

  • 2×10針2.54mm連接器，用于特殊功能的子板
  • +12V、-12V、+5V、+3.3V電源引腳
  • I/O引腳，串行接口（3.3V信號電平）：RS232、SPI、I2C等
  • 通用計數器輸入
  • 中斷輸入
  • A/D轉換器的模擬輸入

標準軟件：

  • 軟件（適用于Windows 2000/XP/Vista/7.0/8.0/10.0 x86 x64）包含超聲波測量所需的所有功能。

門控：

  • 測量門控：3個完全獨立的門控，用于幅度和飛行時間（TOF）測量
  • 門控起始：在整個顯示范圍內可變
  • 門控寬度：從門控起始到顯示范圍結束可變
  • 門控高度：從0到100%全屏高度可變
  • 報警：正負閾值

FFT/縮放：

  • 支持快速傅里葉變換（FFT）和縮放功能

DAC/TGC：

  • 支持數字模擬轉換（DAC）和時間增益補償（TGC）功能



OPCARD 2.0 集成脈沖發生器和接收器的 PCI 總線超聲波卡

OPCARD 2.0 是一款完整的超聲波檢測設備，適用于所有超聲波測量，由于具有許多額外的數字輸入/輸出和內部處理器，它可以用作更復雜設備的控制器。

該卡可與以下設備配合使用：

  • 32 路多路復用器 – 卡可以直接控制;
  • 掃描儀 – 它具有增量編碼器的輸入;

該卡有一個實現的單通道脈沖發生器和接收器，可以與一個傳感器或兩個（一個是發送的，另一個是接收的）一起使用。
