2通道超聲波箱

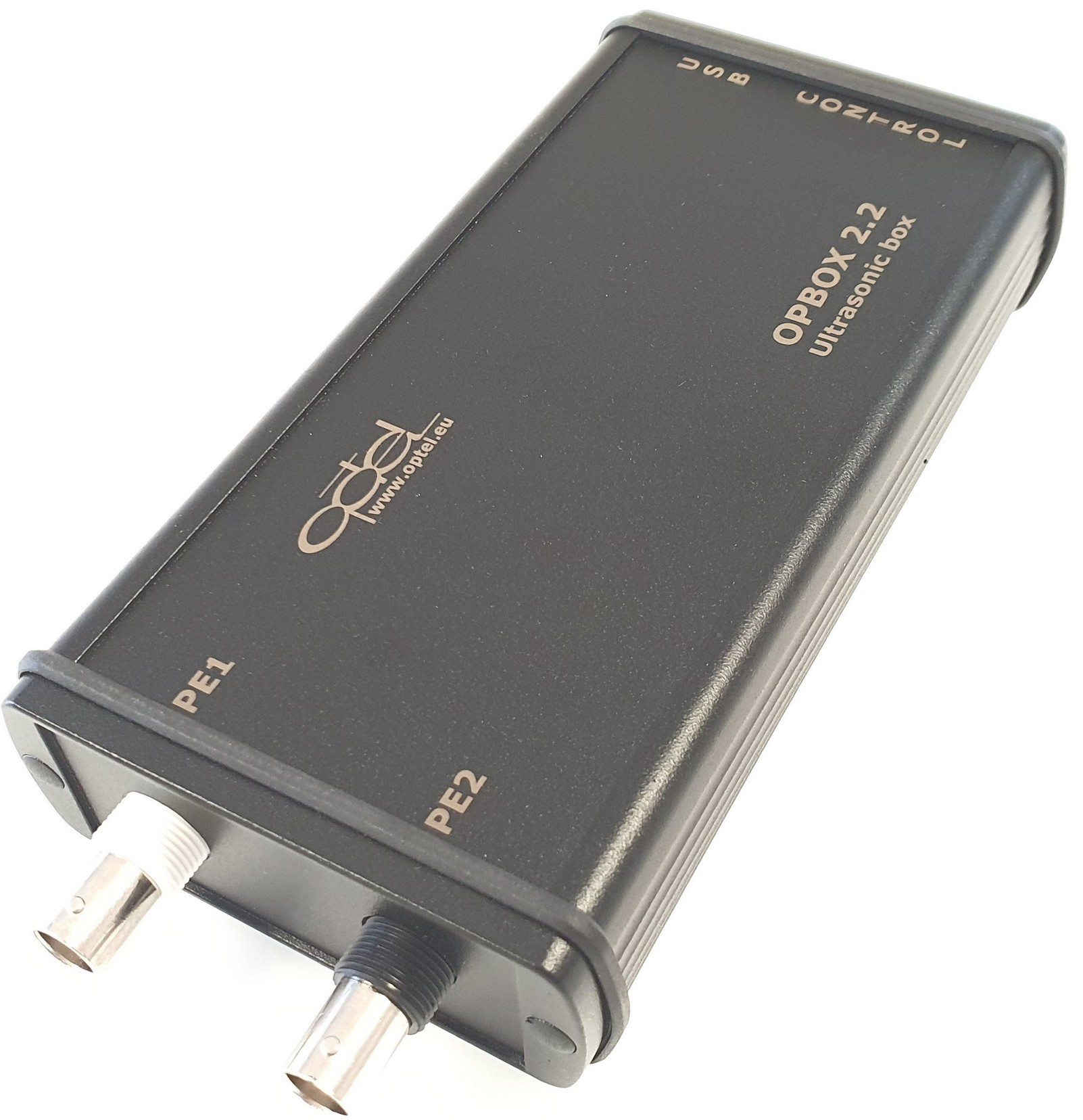

OPBOX 2.2 是一款 2 通道超聲波檢測設備，適用于各種超聲波測量，也可借助額外的數字輸入/輸出作為更復雜系統的控制器。

該器件具有兩個高壓脈沖發生器和可切換接收器，允許在兩個輸出上進行脈沖回波作，并在兩個 T-R 方向（PE1->PE2 或 PE2->PE1）上進行直通傳輸作。

Opbox 2.2 還可以與多路復用器或掃描儀等設備配合使用。

FIFO 存儲允許在內部存儲器中緩沖許多采集，并將整個數據包轉發到控制應用程序。通過這種方式，獲得了從設備讀取的數據的高吞吐量

特征

  • 低噪聲前置放大器（0.74 nV/√（Hz）
  • 高達+89 dB的高增益-可切換的模擬濾波器
  • 支持快速TGC（時間增益補償）
  • 板載2通道高壓脈沖發生器（高達460V）
  • 輸入衰減器（-20dB）
  • 輸入阻抗50歐姆
  • 10位A/D轉換器
  • 100MHz采樣頻率，8位采樣
  • 高達512k x 16bit采樣內存
  • 延遲設置高達65535個采樣周期
  • 各種觸發模式
  • BNC或Lemo模擬連接器
  • I / O連接器：6個輸入和6個輸出
  • USB-2.0高速（480Mbps）
  • 由USB連接器供電
  • 緊湊的尺寸
  • 重量輕：380克

技術數據

模擬參數：

  • 輸入放大器增益： -31dB 至 65dB （步進 0.5dB）
  • 可切換前置放大器： +24dB
  • 可切換衰減器： -20dB
  • 輸入范圍： ±275mV（±2.0V 帶衰減器 -20dB）
  • 全帶寬：可切換濾波器（-3dB）： 0.8 MHz – 25 MHz， 0.5 – 6MHz， 0.5 – 10MHz， 0.5 – 15MHz， 0.5 – 25MHz， 1 – 6MHz， 1 – 10MHz， 1 – 15MHz，1- 25MHz， 2 – 6MHz， 2 – 10MHz， 2 – 15MHz， 2? -25MHz， 4 – 6MHz， 4 – 10MHz、4 – 15MHz、4 – 25MHz

脈沖發生器：

  • 脈沖電壓：0V 至 460V（正脈沖）
  • 充電時間：0 至 6.3us，步長
  • 為 0.1us 下降時間：<= 20 ns
  • 帶寬：高達約 50MHz
  • 輸出阻抗：< 1 歐姆

A/D 數據采集：

  • 分辨率：10 bit（存儲 8bit）
  • ADC 輸入范圍：±0.5V;
  • 采樣頻率（MHz）：100.0;50.0;33.3;25.0;20.0;16.7;14.3;12.5;11.1;10.0;9.1;8.33;7.7;7.14 和 6.67
  • 數據緩沖區：1 至 256k 樣本
  • 采樣延遲：0 至 65535 采樣周期
  • PRF：高達 100001）。
  • 硬件數據處理：
  • 數據表示：RF、Absolute;
  • 在定義的門中進行測量：3 個峰值檢測器;
  • 3 個電平比較器信號檢測：電平、上升、下降、轉換。

DAC （TGC） 帶任意函數發生器：

  • 頻率：100MHz
  • 分辨率：8 位
  • 最大增益變化：48dB 專業步長
  • 觸發：軟件 軟件命令;
  • 內部可編程定時器;
  • 外部2 個增量編碼器模塊;
  • 2 個 TTL 輸入
  • 用于增量編碼器的計數器模塊：
  • 兩個 32 位模塊，帶 CHA、CHB 和 IDX 輸入;
  • 可編程輸入模式：1X、2X、4X;
  • 位置可編程觸發;

輸入/輸出

傳感器連接器：

PE1（發送和接收） BNC 或 Lemo
PE2（發送和接收） BNC 或 Lemo

DB15 連接器：
輸入：
6 個輸入，用于 2 個增量編碼器通道（A、B、索引信號）或通用線路;
輸出：
6 個通用輸出;
包括
Trigger 輸出信號 （Sync Out）;
+5V 熔斷器電源，用于為外部設備供電。

軟件

我們提供軟件的標準版本（適用于任何 Microsoft Windows 最高 10 x64，并已獲得?Microsoft 硬件認證報告）和特殊需求：帶有 LabView、MATLAB x64、dll 的 C++ 包裝器、Python 和 Linux 的即用型示例的 SDK，以及有關如何直接從任何 USB 工具控制我們的設備的低級描述
