可變擴束鏡?

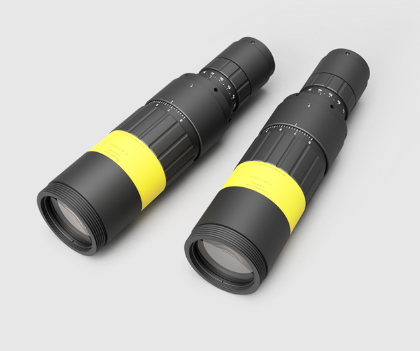

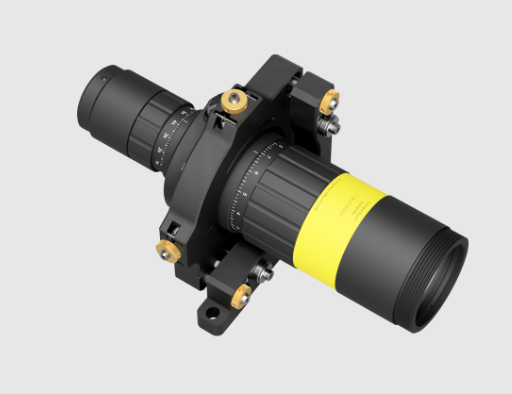

VEX系列手動擴束鏡用于擴大或縮小激光束直徑。用于紫外、可見和近紅外光譜范圍或定制激光擴束鏡具有獨特的機械滑動透鏡設計,確保高指向穩定性和最小尺寸。每種類型的擴束鏡都具有發散可調節性。VEX系列手動擴束鏡用的所有光學元件均由具有高LIDT涂層的熔融石英制成,即使使用高功率激光器也能提供穩定可靠的性能。大輸入和輸出孔徑允許擴束鏡用于為寬范圍的輸入光束產生衍射受限的擴大(或縮小)光束。
可變擴束鏡VEX和縮束鏡VRE主要特點:
最高光束指向穩定性(<0.5 mrad)
熔融石英光學元件
滑動鏡片設計
所有放大倍率下近衍射極限
可變擴束鏡VEX和縮束鏡VRE主要應用:
激光微加工
科研
可變擴束鏡VEX和縮束鏡VRE主要參數
調節方式 | 手動的 |
發散角 | 可調 |
指向穩定性 | < 0,5 mrad, < 1 mrad (VEX15-HP) |
透鏡材料 | UVFS |
透過率 | >97%, >95% (VEX15-HP) |
LIDT | 3J/cm2?(10ns @ 355nm) 5J/cm2?(10ns @ 532nm) 10J/cm2?(10ns @ 1064nm) |
可變擴束鏡VEX和縮束鏡VRE標準產品:
型號 | 放大倍率 | 波長范圍nm | 凈入射光圈 | 凈出射光圈 | 最大光斑輸入直徑 | 尺寸 |
VEX13 | 1.0x – 3.0x連續可調 | 343-355 | 11mm | 23.5mm | ?7 mm – 1x ?5 mm – 3x | ?42×110 mm |
515-532 | ||||||
1030-1064 | ||||||
343-355+515-532 | ||||||
515-532+1030-1064 | ||||||
VEX18 | 1.0x – 5.0x連續可調 | 343-355 | 11mm | 40mm | ?7 mm – 1x ?3.3 mm – 5x | ?53×203 mm |
515-532 | ||||||
1030-1064 | ||||||
343-355+515-532 | ||||||
515-532+1030-1064 | ||||||
VEX15-HP | 1.0x – 5.0x連續可調 | 343-355+515-532 | 11mm | 24mm | ?7 mm – 1x ?3.3mm- 5x | ?58×250 mm |
515-532+1030-1064 | ||||||
VRE13 | 0.33x – 1.0x連續可調 | 343-355 | 22m | 11m | ?15 mm – 0.33x ?7 mm – 1x | ?42×110 mm |
