美國PemTech PT2000/H系列 基于PLC的氣體監控器和控制器 可擴展至96通道

PT2000/H 系列可擴展至 96 通道

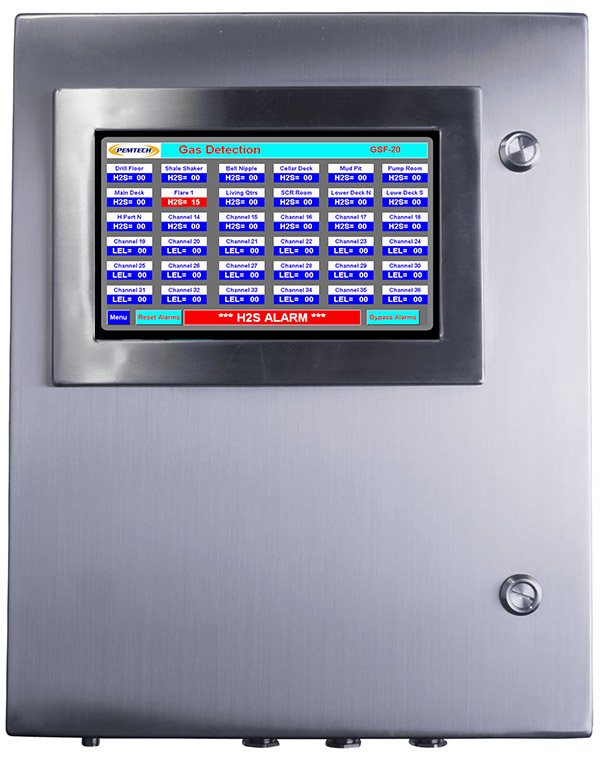

玻璃纖維和不銹鋼外殼

PT2000/H 系列是一款基于 PLC 的氣體監控器和控制器，可與多種 PemTech 氣體探測器和變送器接口。氣體監控器使用彩色觸摸屏完全可編程。最多可連接 64 個探測器（可擴展至 96 個）。

高達 4 GB 的閃存用于歷史數據日志。日志文件通過 USB 端口下載到 U 盤，并以 Excel 文件格式保存。監控器標配通信端口，用于多個模擬面板（遠程數據讀取）和一個用于局域網連接的以太網端口。

可選的四頻 GPRS 蜂窩模塊也可用于通過手機發送報警短信。還提供一個 RS485 通信端口，用于用戶 PLC 通信。

應用領域

  • 鉆井平臺
  • 海上平臺
  • 石化工業
  • 化學品儲存
  • 水和廢水處理
  • 液化石油氣儲存
  • 煉油廠

主要特點

  • 最多可連接 64 個探測器變送器
  • 8 英寸彩色觸摸屏
  • 完全可編程的報警繼電器，用于音頻和視覺報警及外圍設備
  • USB 端口，便于將數據下載到 MS-Excel 文件
  • 可選蜂窩調制解調器，用于報警呼叫和短信通知
  • TCP/IP 或 RS-485 MODBUS RTU 通信

規格說明

探測器接口

  • 通道容量：64 通道，可擴展至 96 通道。
  • 兼容性：支持所有 Pem-Tech 的變送器（4-20mA）和串行可尋址探測器。
  • 可選無線網關：用于與無線探測器接口。

報警繼電器

  • 數量：最多 32 個報警繼電器。
  • 功能：完全可編程，支持 3 種不同的報警級別。
  • 分區功能：繼電器可按區域組織，用于指定區域的報警。
  • 類型：Din 安裝 SPDT 型“C”類繼電器觸點。
  • 額定值：6 安培 @ 250 VAC 或 30 VDC。

電源輸入

  • 輸入電壓：120/220 VAC 至 24 VDC。
  • 電流需求：
    • 32 通道配置：10 安培
    • 64 通道配置：20 安培（冗余）

功耗

  • 標稱值：0.7 安培 @ 24 VDC
  • 最大值：2.2 安培（繼電器激活時）
    （不包括探測器的功耗）

顯示屏

  • 類型：8 英寸彩色觸摸屏

歷史數據存儲

  • 容量：高達 4 GB 數據存儲
  • 日志類型：
    • 間隔日志：記錄每個探測器在每個間隔的最大值和平均值。日志間隔可由用戶編程（15 分鐘至 1 小時）。
    • 事件日志：記錄所有報警和故障條件、旁路和校準模式，以及低電量指示和其他系統故障條件。
  • 數據下載：所有歷史數據通過前面板上的 USB 端口下載到 U 盤，數據以 MS-Excel 文件格式保存。

外圍設備與接口

  • USB 端口：用于將數據下載到 U 盤。
  • RS-485：用于模擬/中繼面板。
  • MODBUS TCP/IP：支持 TCP/IP 通信。

可選功能

  • 四頻蜂窩調制解調器：通過蜂窩網絡發送短信。
  • 中繼/模擬面板：用于擴展顯示或控制。

工作溫度

  • 范圍：32 °F 至 +122°F（0 °C 至 +50 °C）

認證外殼選項

  • 類型：Nema 4X、玻璃纖維、IP 65 壁掛式外殼
