二氧化碳?xì)怏w分析儀 – PT605 系列

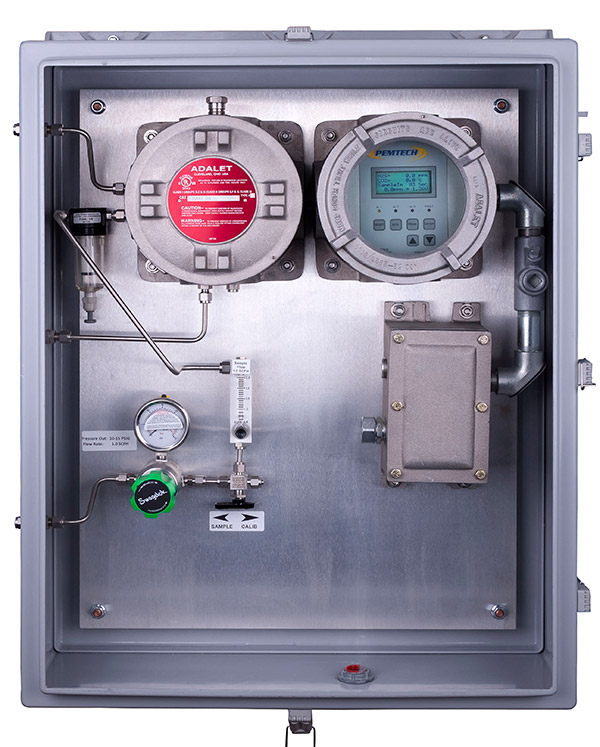

PT605 CO? 分析儀

PT605 CO2 分析儀設計用于連續測量工藝氣流中的二氧化碳。該設備提供多種低范圍和高范圍的測量選項，具有成本效益，同時高度準確和可靠。

該系統采用最新的微處理器和信號調理技術。板載接口模塊提供 4-20mA 模擬輸出、三個 (3) 完全可編程的報警繼電器和 RS-485 串行端口。前面板配備大尺寸背光 LCD 顯示屏和按鈕開關，便于用戶操作。

此外，還提供實時時鐘和擴展閃存，用于歷史數據記錄。該分析儀符合 Class I, Division 1, Groups B, C, D（防爆）等級。

應用領域

• 氣體處理設施
• 天然氣管道
• 化工廠
• 氣井測試與分析
• 垃圾填埋場和沼氣

主要特點

• 帶背光的 LCD 顯示屏
• 簡便的自動校準
• 現場可更換的傳感器組件
• 3 個可編程報警級別
• 線性 4-20mA 輸出
• RS-485 MODBUS RTU
• 可選的歷史數據記錄

技術規格

傳感器類型

• 電化學傳感器

測量范圍

• 0 – 0.5 % (5000 ppm)
• 0 – 5 %, 0 – 10 %, 0 – 100 %

精度/重復性

• ± 2 ppm 或讀數的 ± 10%，以較大者為準。

響應時間

• 采樣與吹掃：每 3 分鐘采樣一次工藝氣體以進行準確分析。用新鮮的環境空氣吹掃采樣系統，為下一次采樣做準備。
• 可選：也可提供連續流動方法。建議使用采樣與吹掃方法以準確分析樣品氣體。
• 典型響應：T50 < 25 秒

電氣分類

• 防爆儀器外殼，符合 Class I, Division 1, Groups B, C, D
• Nema 4X 機柜，用于環境保護。不銹鋼或玻璃纖維材質。

工作溫度范圍（電子部分）

• -22°F 至 +149°F（-30°C 至 +65°C）

工藝氣體物理特性

• 無液體和顆粒
• 氣體溫度：10°F 至 +110°F（4°C 至 +50°C）
• 入口壓力：
  • 最大 2000 psig
  • 最小 10 psig

電源輸入

• 18 – 28 VDC
• 120 VAC（可選 220 VAC）

功耗

• < 4 瓦

顯示和指示燈

• 4 行 x 16 字符 LCD 顯示屏，帶背光

報警繼電器

• 3 個完全可編程的低報警、高報警和故障報警
• SPDT“C”型繼電器
• 5 A @ 250 VAC 或 30 VDC

模擬輸出

• 線性 4-20 mA 輸出
  • 故障：0 mA
  • 校準模式：2 mA 以上
  • 超量程：>21 mA

數字輸出

• 半雙工 RS-485 MODBUS RTU 協議

輸入/輸出保護

• 瞬態過電壓抑制器
• 反極性保護
• 抗電磁干擾/射頻干擾

尺寸

• 高度：36 英寸（914 毫米）
• 寬度：24 英寸（609 毫米）
• 深度：10 英寸（254 毫米）

重量

• 60 磅（27 千克）

附件

• 過濾器和液體捕集器
• 采樣探頭

電纜入口和布線

• 3/4″ NPT 內螺紋
• 用戶接線盒，帶插接端子。
• 線徑：14 AWG（最大）
