PT605 系列氣體分析儀
連續氣體分析儀 – CO? 和 H?S
我們可靠且經濟高效的在線過程氣體分析儀經過精心設計，能夠準確檢測工藝流和天然氣管道中的硫化氫（H?S）和二氧化碳（CO?），包括當前氣體濃度、上次成功校準的日期和時間以及當前報警狀態。我們的 H?S 過程分析儀和 CO? 過程分析儀配備標準的 4-20mA 輸出和三個可編程報警繼電器觸點，用于關閉閥門。此外，我們的過程氣體分析儀還具有大尺寸背光 LCD 顯示屏、前面板易于操作的按鈕開關以及記錄歷史數據的功能。
分析儀型號比較
| 特性 | PT605-H2S | PT605-CO2 |
|---|---|---|
| 氣體檢測 | 硫化氫 (H?S) | 二氧化碳 (CO?) |
| 4-20mA 模擬輸出 | √ | √ |
| 顯示類型 | LCD | LCD |
| 自動校準 | √ | √ |
| 適用于危險場所 | √ | √ |
| 報警繼電器觸點數量 | 3 | 3 |
H?S 和 CO? 雙氣體分析儀

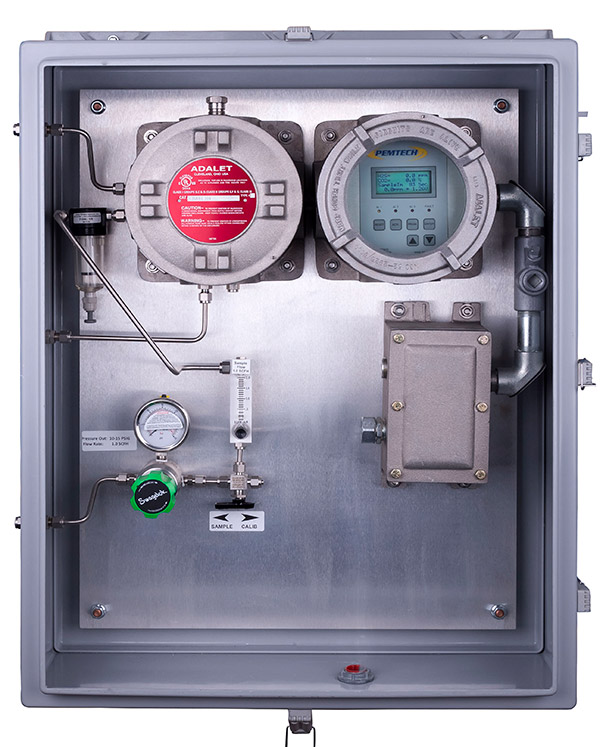

PT605 系列雙 H?S 和 CO? 分析儀
PT605 系列雙 H?S 和 CO? 分析儀設計用于。該設備提供多種低范圍和高范圍的測量選項，具有成本效益，同時高度準確和可靠。
該系統采用最新的微處理器和信號調理技術。板載接口模塊提供 4-20mA 模擬輸出、三個 (3) 完全可編程的報警繼電器和 RS-485 串行端口。
前面板配備大尺寸背光 LCD 顯示屏和按鈕開關，便于用戶操作。
此外，還提供實時時鐘和擴展閃存，用于歷史數據記錄。
該分析儀符合 Class I, Division 1, Groups B, C, D（防爆）等級。
應用領域
- 氣體處理設施
- 天然氣管道
- 化工廠
- 氣井測試與分析
- 垃圾填埋場和沼氣
主要特點
- 帶背光的 LCD 顯示屏
- 簡便的自動校準
- 現場可更換的傳感器組件
- 3 個可編程報警級別
- 線性 4-20mA 輸出
- RS-485 MODBUS RTU
- 可選的歷史數據記錄
技術規格
傳感器類型
- H?S：電化學傳感器
- CO?：非分散紅外傳感器
測量范圍
- H?S：
- 0 – 25 ppm, 0 – 50 ppm, 0 – 100 ppm
- CO?：
- 0 – 0.5 % (5000 ppm)
- 0 – 5 %, 0 – 10 %, 0 – 50 %
- 其他：也可提供高范圍 H?S 測量
精度/重復性
- ± 2 ppm 或讀數的 ± 10%，以較大者為準。
響應時間
- 采樣與吹掃：每 3 分鐘采樣一次工藝氣體以進行準確分析。用新鮮的環境空氣吹掃采樣系統，為下一次采樣做準備。
- 可選：也可提供連續流動方法。建議使用采樣與吹掃方法以準確分析樣品氣體。
- 典型響應：T50 < 25 秒
電氣分類
- 防爆儀器外殼，符合 Class I, Division 1, Groups B, C, D
- Nema 4X 機柜，用于環境保護。不銹鋼或玻璃纖維材質。
工作溫度范圍（電子部分）
- -22°F 至 +149°F（-30°C 至 +65°C）
工藝氣體物理特性
- 無液體和顆粒
- 氣體溫度：10°F 至 +110°F（4°C 至 +50°C）
- 入口壓力：
- 最大 2000 psig
- 最小 10 psig
電源輸入
- 18 – 28 VDC
- 120 VAC（可選 220 VAC）
功耗
- < 4 瓦
顯示和指示燈
- 4 行 x 16 字符 LCD 顯示屏，帶背光
報警繼電器
- 3 個完全可編程的低報警、高報警和故障報警
- SPDT“C”型繼電器
- 5 A @ 250 VAC 或 30 VDC
模擬輸出
- 雙通道線性 4-20 mA 輸出，分別用于 H?S 和 CO?
- 故障：0 mA
- 超量程：>21 mA
數字輸出
- 半雙工 RS-485 MODBUS RTU 協議
輸入/輸出保護
- 瞬態過電壓抑制器
- 反極性保護
- 抗電磁干擾/射頻干擾
尺寸
- 高度：36 英寸（914 毫米）
- 寬度：24 英寸（609 毫米）
- 深度：10 英寸（254 毫米）
重量
- 60 磅（27 千克）
附件
- 過濾器和液體捕集器
- 采樣探頭
電纜入口和布線
- 3/4″ NPT 內螺紋
- 用戶接線盒，帶插接端子。
- 線徑：14 AWG（最大）
