運動學鏡架
STAR 系列?– 適用于非關鍵對準以及高精度 OEM 應用的運動學鏡架。
PLANET 系列 – 配備超高調節選項的運動學鏡架。
ASTEROID 系列?– 適用于非關鍵對準以及高精度 OEM 應用的運動學鏡架，采用不銹鋼制造以補償熱膨脹并減少磨損。此外，細螺紋螺絲還配備了鎖定系統。
運動學鏡架
在光學實驗中使用運動學鏡架可確保精度、穩定性和準確性。這些科學設備是安全定位鏡子和光學組件的可靠工具。我們的運動學鏡架是廣泛應用中的關鍵設備。
什么是運動學鏡架？
運動學鏡架是經過設計的組件，旨在牢固固定鏡子和其他光學組件，同時允許精確對準和調整。運動學設計利用精心制作的特征和柔性結構來實現始終如一的穩定定位。

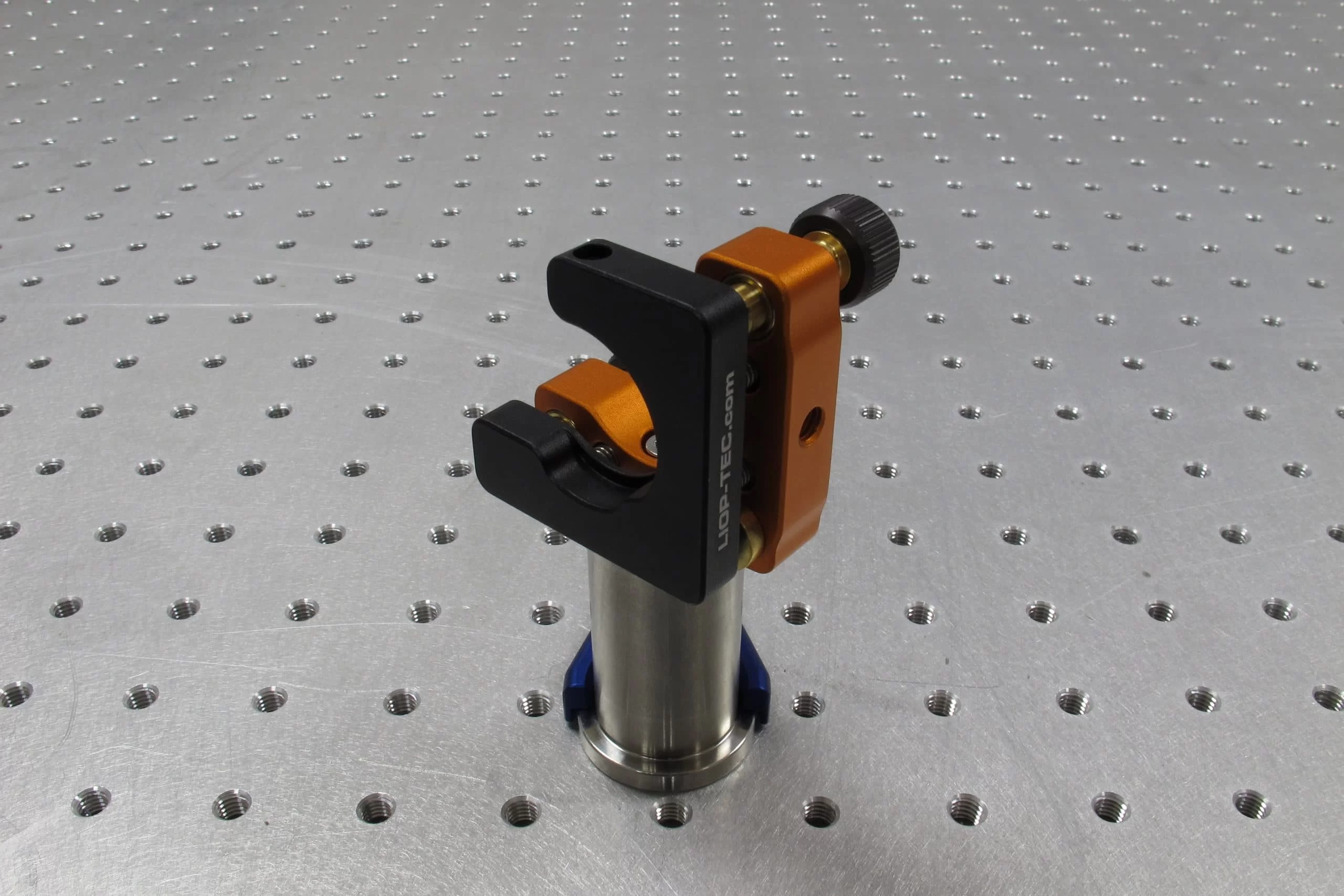

Star 系列 SR100
SR100 是我們的標準鏡架尺寸，非常適合 1 英寸光學元件。采用特殊無應力鋁材制造，這些鏡架提供最高品質和穩定性。還可選擇配備更厚的背板和不銹鋼 M8 調節器的高穩定性 SR100 型號，非常適合要求最嚴苛的應用。
與我們所有的鏡架系列一樣，可以選擇使用調節頭或六角扳手對鏡架進行微調。該鏡架提供 2 個或 3 個調節器選項，3 個調節器選項可實現光學元件的精確水平定位。由于采用 170TPI（每英寸螺紋數）的螺紋，您可以非常精確地調整光學組件。
產品資料
- 170TPI 微調調節器：提供更高的分辨率
- 調節頭直徑：15mm
- 調節器包含六角插座
- 調節器材質：M6.5 黃銅（標準）和 M8 不銹鋼（高穩定性）
- 安裝孔：適用于 M4 沉頭螺釘和 M6 螺釘
- 4 個強力彈簧：提供更高的穩定性
- 背板：12mm / 18mm（標準 / 高穩定性），邊長 49.5mm，陽極氧化鋁，可選 9 種顏色以區分光路
- 前板：8mm 黑色鋁板——輕量化，抗蠕變，具有優異的剛度重量比
可選配置
背板：開放式或封閉式，標準版或高穩定性版，2 個或 3 個細螺紋調節器。
前板：1/2 英寸、1 英寸、1.5 英寸、2 英寸封閉式，1 英寸開放式（左或右），棱鏡支架。
可選顏色：藍色、黑色、橙色、綠色、黃色、紅色、紫色、銀色或深灰色。
特殊涂層選項：真空適用涂層或硬質陽極氧化涂層。
圖表
樣品：SR100-100-2
特征：
- 背板打開或關閉
- 黃銅 M6.5×0.15mm 螺釘（標準），也可提供不銹鋼 M8x0.15mm
- 前板：全封閉;6h7 鉆孔;1/2 英寸閉合，1 英寸閉合;1 英寸完全封閉;1 英寸左開;1 英寸向右開放;1.5 英寸閉合;2“ 閉合
