PDu150CL
帶應變計反饋的低噪聲150V壓電驅動器
PDu150CL將高壓電源、精密應變調理電路、反饋控制器和超低噪聲放大器(26uV RMS)集成到一個信用卡大小的封裝中。它為集成或不集成電阻應變傳感器的壓電執行器的高分辨率開環或閉環控制提供所有必要的功能。PDu150CL可在高達80 kHz的頻率下產生高達300mA的輸出電流,且噪聲極低。它適合要求苛刻的應用,如半導體機械、掃描探針顯微鏡、光學、振動控制和納米定位。PDu150CL可作為校準對與一起購買SCL系列閉環堆疊致動器.

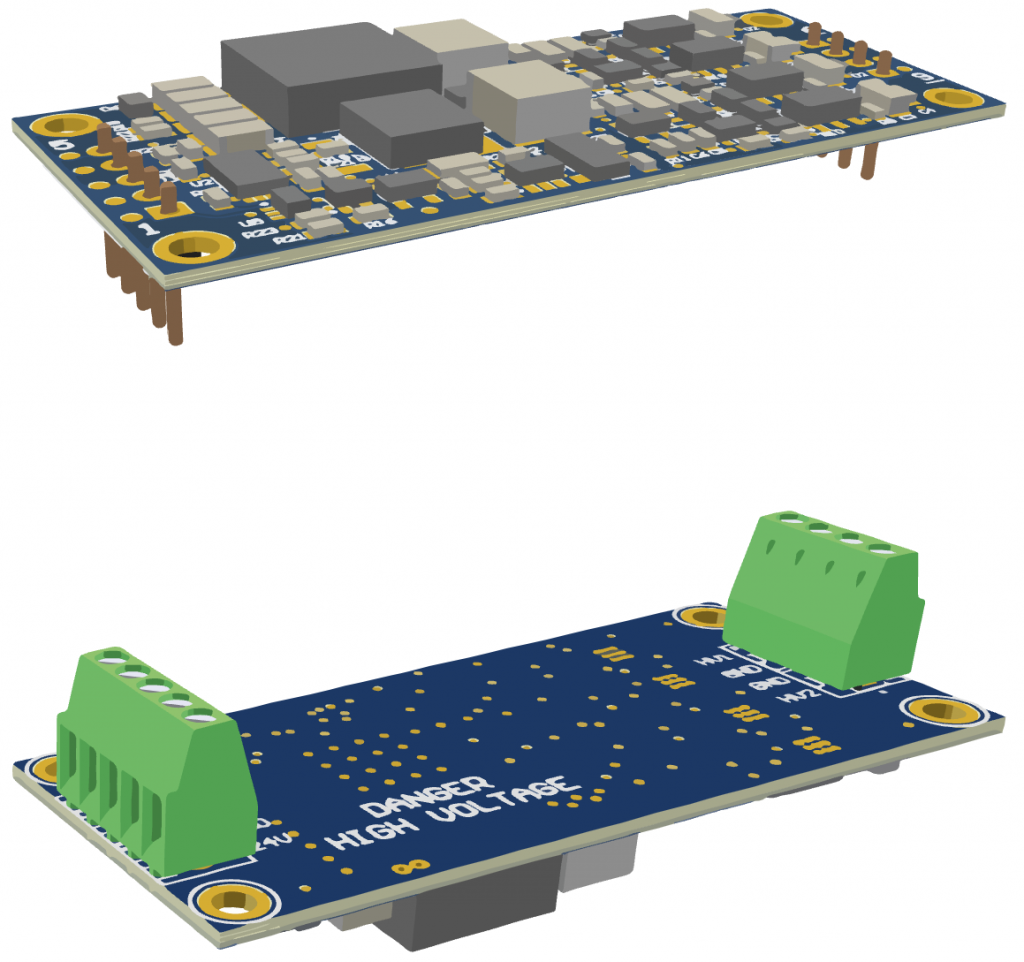

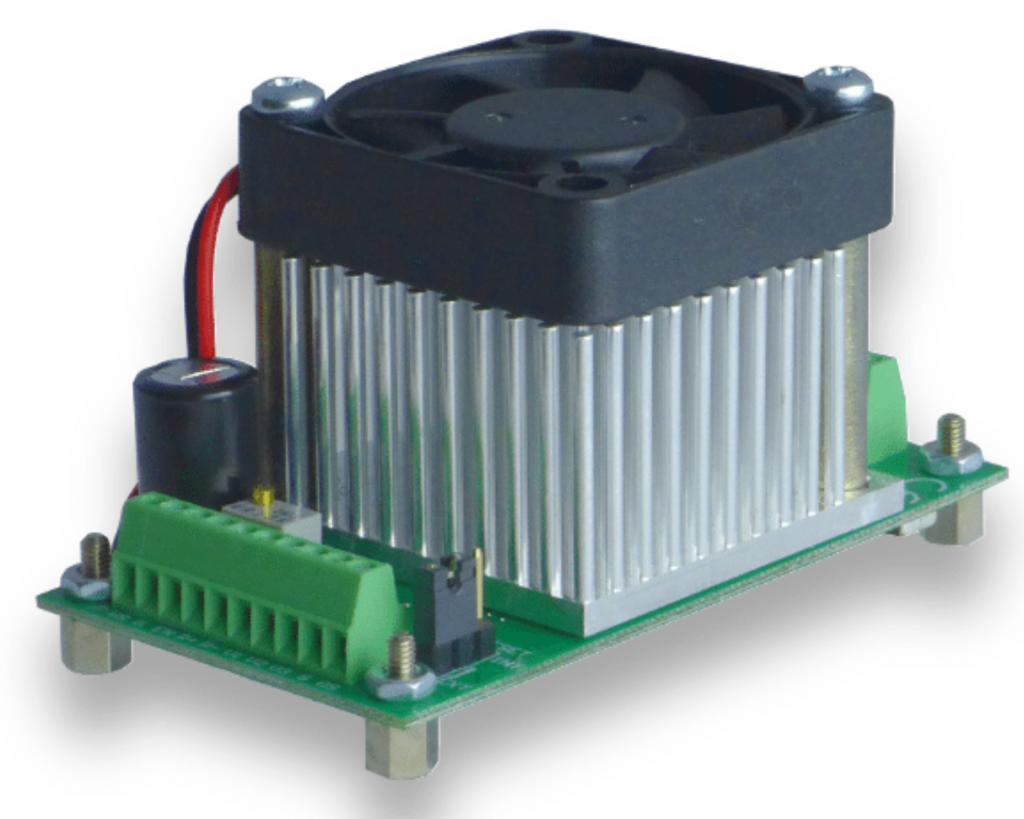

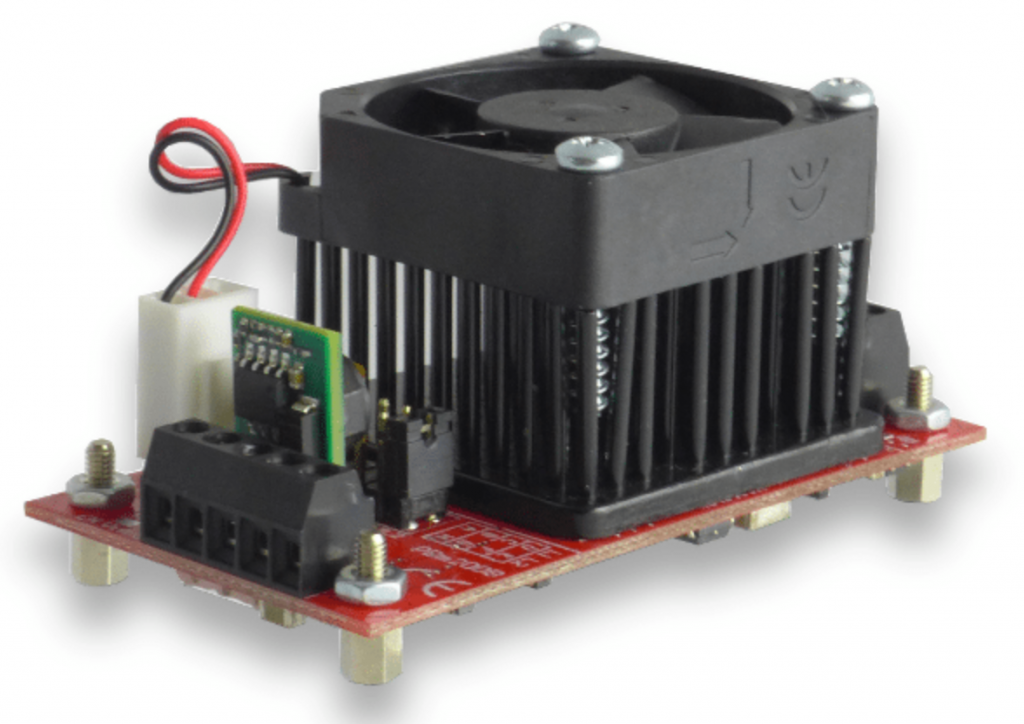

PDu150CL具有短路、平均電流過載和過熱保護功能。被動冷卻可用于低功耗應用,或者當功耗高于5W時,可以使用集成風扇。PDu150CL可以用四個M2.5螺絲安裝,或者直接安裝到主機主板(PDu150CL-PCB)上。
規格參數:
電源 | +24伏(+/-10%) |
輸出電壓 | -30 V至+150 V |
峰值電流 | 300毫安 |
均方根電流 | 235毫安 |
功率通帶 | 80千赫(150峰峰值) |
信號帶寬 | 180千赫 |
轉換速度 | 38伏/美國 |
增益 | 20伏/伏 |
輸入阻抗 | 10千歐(閉環模式) |
輸入阻抗 | 3.05千歐(開環模式) |
輸入失調 | +/- 5毫伏 |
負荷 | 無限的 |
輸出噪聲 | 26 uV RMS (1 uF負載,0.03 Hz至1 MHz) |
保護 | 短路、過電流和溫度 |
靜態電流 | 100毫安(關斷時為10毫安) |
連接器 | 螺釘端子(AWG 20-30) |
規模 | 89 x 40 x 44毫米(長x寬x高) |
環境 | 0C至60C (32F至140F) |
重量 | 80克 |
