TD250是一款超低噪聲、六通道+/-250V放大器，適合驅動壓電管和其他執行器。六個通道可以訂購為獨立通道(TD250-SGL)，也可以訂購為帶同相和反相輸出的三個通道(TD250-INV)，非常適合驅動壓電管掃描儀。反相配置也可用于獲得帶橋接負載的+/-500V電壓。
TD250可以驅動無限的電容性負載，如壓電管、堆疊致動器、標準壓電致動器和彎曲致動器。應用包括納米定位、顯微鏡、電子光學和振動控制。輸入和輸出連接器是工業標準的9針D-Sub連接器。放大器配有兩條DSUB電纜和兩個接線盒，包括BNC連接器和插入式螺絲端子。也有OEM和定制版本。
兼容致動器
| 兼容致動器 | |
| 壓電管 | +/-250伏 |
| 壓電致動器 | +/-250V(接地負載)，+/-500V(橋接負載) |
| 兩臺彎線機 | +/-250V(一個電極接地)+/-500V(橋接負載) |
| 三個電線彎曲器 | 每個電極上的+/-250V，或帶高壓偏壓的+/-250V |
規范
| 電氣規格 | |
| 輸出電壓 | +/-250V六通道 |
| 均方根電流 | 每通道28mA |
| 峰值電流 | 每通道100mA |
| 獲得 | 25伏/伏 |
| 轉換速度 | 20伏特/美國 |
| 信號帶寬 | 26千赫 |
| 功率通帶 | 15千赫茲(400 Vpp) |
| 負荷 | 任何負載下都穩定 |
| 噪音 | 61 uV RMS (100 nF負載) |
| 保護 | 短路、溫度、欠壓 |
| 輸入阻抗 | 1毫歐姆 |
| 輸入連接器 | 9針D型接頭 |
| 輸出連接器 | 9針D型接頭 |
| 電源 | 最低15V，3A |
| 機械規格 | |
| 環境 | 0–40攝氏度(32–104華氏度)，非冷凝濕度 |
| 規模 | 216 x 108 x 48毫米(8.5 x 4.3 x 1.9英寸) |
| 重量 | 1千克(2.2磅) |
交付內容
- TD250放大器

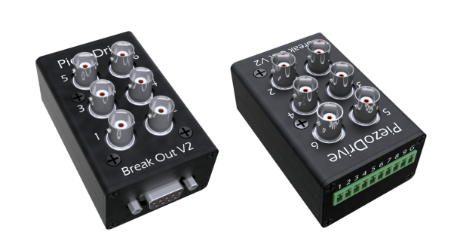

- 兩個帶有BNC連接器和插入式螺絲端子的接線盒
- 兩條DSUB9電纜，公-公，帶直通接線
- 通用電源90 Vac至250 Vac，15V 3A輸出
