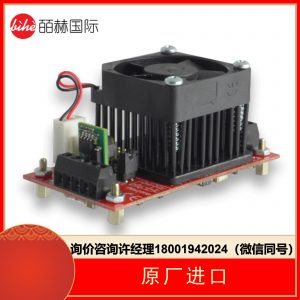

PDm200 微型高壓放大器

Miniature High Voltage Amplifier

微型高壓放大器、小型高壓放大器、線性放大器模塊、壓電驅動器、壓電陶瓷驅動件、壓電陶瓷驅動器、壓電控制器、壓電陶瓷系統、壓電式驅動器、壓電陶瓷驅動、 壓電陶瓷驅動電源 、壓電陶瓷管驅動器、 壓電陶瓷慣性驅動器

PDm200是一款高性能電源和線性放大器模塊，用于驅動壓電執行器和其它負載。輸出電壓范圍可以在雙極性或單極性模式之間切換，范圍為100V、150V或200V。在單極模式下，負輸出范圍固定在-30V，用于堆疊執行器。PDm200可以驅動堆棧致動器；標準壓電致動器；兩臺電線彎曲機；和需要偏壓的三線壓電彎曲器。

PDm200適合各種應用，包括:電子光學、超聲波、振動控制、納米定位系統和壓電電機。有電流過載和過熱保護。它可以用四個M2.5螺釘安裝在底座上。PCB安裝版本配有接頭，可直接安裝到主機主板上。

兼容致動器

堆疊致動器60伏、100伏、120伏、150伏、200伏
板和管高達+/-200伏
兩臺彎線機高達+/-200伏
三個電線彎曲器0至200伏，200伏偏壓

規格參數：

電源+/-12 V至+34 V
最大單極性輸出-30伏至200伏
最大雙極性輸出+/-200伏
峰值輸出電流300毫安
均方根輸出電流120毫安(+/-100伏輸出)
功率通帶63千赫(100峰峰值)
信號帶寬200千赫
轉換速度20伏特/美國
規模71 x 38mm毫米
重量50克
增益20伏/伏
輸入阻抗20萬歐姆
輸入失調+/-10毫伏
負荷任何的
防止過載熱量和電流
噪音1 mV RMS (1uF負載)
環境0至60攝氏度(32至140華氏度)
靜態電流100毫安(關斷時為7.5毫安)

接線圖：

PDm200B Connection Diagram

操作：

功率轉換器產生單極性或雙極性電源。輸出電壓范圍由電壓選擇器跳線控制。放大器的增益為20，輸入電壓范圍為+/-10 V。負載直接連接到高速輸出(V1)或通過濾波器(V2)連接，從而降低噪聲和帶寬。在大多數應用中，建議使用V2輸出。
可變偏置電源也可用于壓電彎曲應用。默認偏置電壓為200 V，但通過增加一個電阻可以獲得更低的電壓。

PDm200B operation 447w
