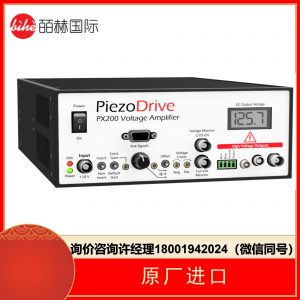

PX200功率放大器
Power Amplifier
低噪聲高電流線性放大器
PX200是一款低噪聲高電流線性放大器，用于驅動壓電執行器和其他負載。輸出電壓范圍可以是50V至200V的單極性、雙極性或非對稱電壓。有關可用的輸出電壓范圍，請參考規格表。兩個放大器可以橋接模式連接，以提供高達+/-200V或+400V的電壓。PX200具有高達13安培峰值的高輸出電流，非常適合需要高功率和高頻率的精密應用。
PX200可以驅動任何負載阻抗，包括無限制的電容性負載，如堆棧執行器；標準壓電致動器；兩臺電線彎曲機；和需要偏壓的三線壓電彎曲器。偏置電壓可以利用與電源電壓相連的兩個輔助輸出來產生。
一系列前面板控制提供了最大的應用靈活性，包括輸入信號反轉、可變增益、DC偏移和可變電壓限制。前面板上的9針DSUB連接器包括用于輸入、電壓監控、電流監控、關機監控和關機命令的信號。一個四位數的液晶顯示屏也顯示DC電壓。
輸出連接器包括BNC、LEMO 00、LEMO 0B.302和插入式螺絲端子。PX200適合廣泛的應用，包括電子光學、超聲波、振動控制、納米定位系統和壓電電機。
輸出電壓范圍：
訂購時規定了輸出電壓范圍。下面列出了標準電壓范圍和相關的電流限制。由于PX200具有前面板控制，可減少正負輸出電壓范圍，請選擇等于或略大于所需的范圍。
| 負 電壓 (伏特) | 正電壓（伏特） | 有效電流（安培） | 峰值電流（安培） | 脈沖電流 [1] | 增益 [2] | 變差 [3] | 訂貨號 |
| 0 | 200 | 1.6 | 3 | 9 | 20 | A | PX200-P200 |
| 0 | 150 | 2.1 | 4 | 10 | 15 | A | PX200-P150 |
| -50 | 150 | 1.6 | 3 | 9 | 15 | A | PX200-N50-P150 |
| -50 | 100 | 2.1 | 4 | 10 | 10 | A | PX200-N50-P100 |
| -100 | 100 | 1.6 | 3 | 9 | 10 | A | PX200-N100-P100 |
| -100 | 50 | 2.1 | 4 | 10 | 10 | A | PX200-N100-P50 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | A | PX200-N100 |
| -150 | 0 | 2.1 | 4 | 10 | 15 | A | PX200-N150 |
| -200 | 0 | 1.6 | 3 | 9 | 20 | A | PX200-N200 |
| 0 | 175 | 1.8 | 3 | 10 | 20 | B | PX200-P175 |
| -25 | 150 | 1.8 | 3 | 10 | 15 | B | PX200-N25-P150 |
| -25 | 100 | 2.7 | 4 | 10 | 10 | B | PX200-N25-P100 |
| -75 | 100 | 1.8 | 3 | 10 | 10 | B | PX200-N75-P100 |
| -75 | 50 | 2.7 | 4 | 10 | 10 | B | PX200-N75-P50 |
| 0 | 125 | 2.7 | 4 | 10 | 15 | D | PX200-P125 |
| -25 | 125 | 2.1 | 4 | 10 | 15 | D | PX200-N25-P125 |
| -75 | 75 | 2.1 | 4 | 10 | 10 | D | PX200-N75-P75 |
| 0 | 100 | 3.1 | 6 | 13 | 10 | E | PX200-P100 |
| 0 | 75 | 4.1 | 6 | 13 | 10 | E | PX200-P75 |
| 0 | 50 | 5.3 | 9 | 13 | 10 | E | PX200-P50 |
| 0 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-P25 |
| -25 | 75 | 3.1 | 6 | 13 | 10 | E | PX200-N25-P75 |
| -25 | 50 | 4.1 | 6 | 13 | 10 | E | PX200-N25-P50 |
| -25 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-N25-P25 |
| -50 | 50 | 3.1 | 6 | 13 | 10 | E | PX200-N50-P50 |
| -50 | 25 | 4.1 | 6 | 13 | 10 | E | PX200-N50-P25 |
| -50 | 0 | 5.3 | 9 | 13 | 10 | E | PX200-N50 |
| -75 | 0 | 4.1 | 6 | 13 | 10 | E | PX200-N75 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | E | PX200-N100 |
規格參數：
| 電氣特性 | ||
| 轉換速度 | 35 V/us | |
| 信號帶寬 | 390千赫 | |
| 馬克斯·鮑威爾 | 140 W功耗 | |
| 負荷 | 任何的 | |
| 噪音 | 150 uV RMS (10uF負載，0.03 Hz至1 MHz) | |
| 保護 | 持續短路、熱 | |
| 電壓監控器 | 1/20伏/伏 | |
| 電流監控器 | 如果峰值電流為6安培或更低，則為1.5 V/A 如果峰值電流大于6安培，則為0.5 V/A | |
| 輸入阻抗 | 48.7千歐姆 | |
| 輸出阻抗 | 1.5歐姆 | |
| 輸出連接器 | LEMO 0B，LEMO 00，螺絲端子，BNC | |
| 電源 | 90伏交流電至250伏交流電 | |
| 機械規格 | |
| 環境 | 0-40°C(32-104°F)非冷凝濕度 |
| 規模 | 212 x 304.8 x 88毫米(8.35 x 12 x 3.46英寸) |
| 重量 | 2千克(4.4磅) |
| 兼容致動器 | |
| 堆疊致動器 | 高達+200伏 |
| 板和管 | +/-100伏或+200伏 |
| 兩臺彎線機 | +/-100伏或+200伏 |
| 三個電線彎曲器 | +200V偏置時高達+200V，或+/-100V偏置時高達+/-100V |
功率通帶：
在線功率帶寬計算器估算容性負載阻抗下可實現的最高頻率。計算器考慮了電流限值、壓擺率、輸出阻抗和小信號帶寬。
