AP系列放大壓電執行器
PiezoDrive AP系列位移執行器利用先進的撓性機構和高性能壓電疊層執行器來提供超大的運動范圍，快速響應和亞納米分辨率。先進的雙鉸鏈撓曲機構由于其顯著更高的面內和面外剛度，更高的機械效率和更高的共振頻率而大大優于競爭對手的設備。雙鉸鏈撓曲設計還可以實現極為緊湊的尺寸。
應用包括：納米定位，生物醫學，顯微鏡，精密加工，振動控制，高速閥和光學。一系列標準設備可立即交付，但是，定制尺寸和行程范圍可以在四周的交貨時間內生產。
AP120 – 120um范圍
| 移位 | > 120微米 |
| 電壓 | -15V至+ 150V |
| 單極顯示。 | > 110微米 |
| 諧振 | 900赫茲 |
| 力 | 11 N |
| 剛性 | 0.10 N /微米 |
| 電容 | 400 nF |
| 彌撒 | 5克 |

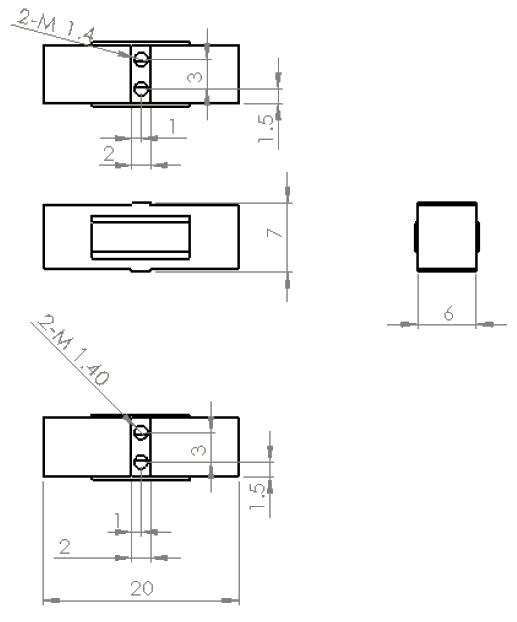

| 3D模型 | AP120.igs |
質量/測試
每個執行器都經過了位移范圍，阻擋力和共振頻率的單獨測試。每次交付均提供測試報告。
安裝
AP執行器可以使用螺紋安裝孔以自由固定或自由固定的方式安裝。施加電壓后，將在垂直方向產生比例膨脹，如下所示。
張力
最大拉力為閉鎖（壓縮）力的10％。

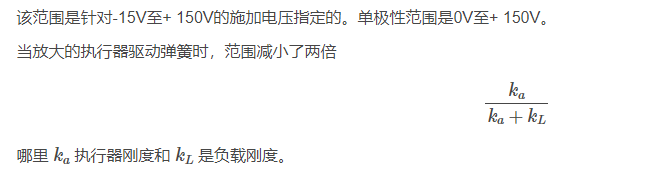

范圍
電容
執行器電容是在室溫下測得的小信號電容。由于磁滯，有效電容隨施加電壓而增加。在全范圍工作時，有效電容約為小信號電容的兩倍。電容也隨溫度而增加。溫度升高約50攝氏度會使有效電容增加一倍。

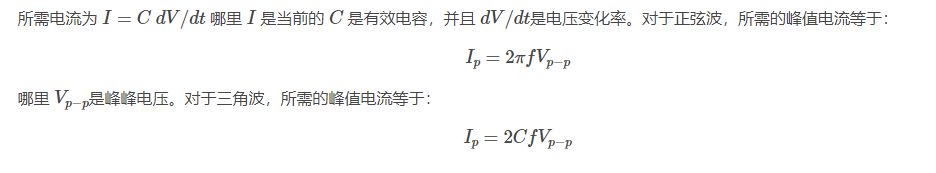

電流要求
計算功率帶寬
真空相容性
AP執行器和電線絕緣層滿足NASA SP-R-0022A的除氣要求。
客制化
自定義尺寸和行程范圍可以在四周的交貨時間內完成。
