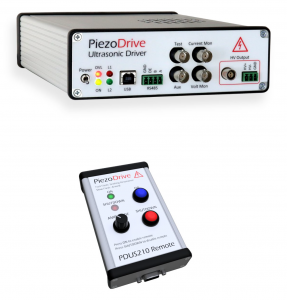

PDUS210 – 210瓦超聲波驅動器/發生器
PDUS210是驅動精密和大功率超聲波執行器的完整解決方案。功能包括串聯或并聯諧振模式的高速諧振跟蹤，振動幅度控制以及阻抗和頻率響應測量等分析功能。PDUS210非常適合OEM產品集成和實驗室在研發中使用。應用包括超聲鉆孔和切割，醫療設備，牙科設備，超聲測試，液體空化和汽化。
PDUS210通過USB和隨附的軟件包進行控制。RS485接口還提供了一種簡單的方法來控制和監視放大器，以進行自動測試和OEM應用。
PDUS210產生純正弦波輸出，避免了驅動諧波激發次級諧振模式。這使其非常適合在并聯電諧振或“反諧振”下工作。該工作點接近機械共振頻率，但對負載耗散的變化不太敏感，這在需要恒定振幅的精密加工應用中很有用。
PDUS210的標準輸出電壓范圍為17 Vrms至282 Vrms，電流范圍為0.7 Arms至11 Arms。這些范圍針對諧振時1.5歐姆至400歐姆的負載阻抗進行了優化。對于研發應用，提供了可重新配置的版本（PDUS210-FLEX），該版本使用外部輸出匹配變壓器來允許在任何可用的輸出電壓范圍內工作。
技術指標
電氣規格
| 規范 | 值 | 筆記 |
| 輸出電壓 | 0 – 800 Vp-p | 查看標準電壓范圍 |
| 最大輸出電流 | 0 – 32 Ap-p | 查看標準電壓范圍 |
| 最佳負載阻抗 | 1.5 – 400歐姆 | 查看標準電壓范圍 |
| 輸出波形 | 正弦波 | |
| 直流輸出電壓 | 零 | 直流偏移可能 |
| 輸出隔離 | 隔離或接地 | |
| 最大輸出功率 | 210瓦 | 具有最佳的負載阻抗 |
| 內部功耗 | 130瓦 | 最大 |
| 頻率 | 見下表 | 修改后的6kHz至500kHz |
| 電源 | 48 V，280瓦 | |
| 控制者 | 相位跟蹤，電流控制，功率控制 | 2ms頻率更新率 共振或反共振 |
| 接口 | ||
| 數字IO | 4個DIO | 用于手動控制 |
標準輸出電壓范圍
下表列出了每種型號的規格，包括：最大輸出電壓，最大輸出電流，最佳負載阻抗和建議的頻率范圍。
| 訂購代碼 | 最大電壓 伏特pk-pk |
最大電壓 伏特RMS |
最大電流 安培pk-pk |
最大電流 安培RMS |
最佳 負載歐姆 |
頻率 kHz |
| PDUS210-800 | 800 | 282 | 2 | 0.71 | 400 | 20-200 |
| PDUS210-600 | 600 | 212 | 2.6 | 0.92 | 225 | 20-200 |
| PDUS210-400 | 400 | 141 | 4 | 1.4 | 100 | 20-200 |
| PDUS210-200 | 200 | 70 | 8 | 2.8 | 25 | 20-200 |
| PDUS210-175 | 175 | 62 | 9.1 | 3.2 | 19.1 | 10-100 |
| PDUS210-100 | 100 | 35 | 16 | 5.7 | 6.25 | 20-200 |
| PDUS210-50 | 50 | 17 | 32 | 11.3 | 1.56 | 20-200 |
注意：輸出電壓分辨率和容差為8位或256級。因此，電壓的最小可能變化是滿量程范圍/256。最小輸出電壓也受分辨率限制。當放大器使能并且輸出電壓設置為零伏時，實際輸出電壓可能高達滿量程范圍的1％。
標準交貨內容
- 具有所選配置的PDUS210放大器，例如PDUS210-800
- 電源，280W 48V，Meanwell GST280A48-C6P
- IEC C13主電源電纜，適用于運輸目的地
- USB電纜，A型到B型，3英尺。
- 2 x三通插入式螺釘端子連接器（Amphenol TJ0331530000G或類似產品）
- 1 x四向插入式螺釘端子連接器（Amphenol TJ0431530000G或類似產品）
資質認證
- 下載CE，RoHS和REACH聲明。
