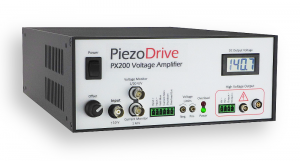

PX200 – 140瓦電壓放大器
PX200是一款低噪聲電壓放大器，旨在將電容性負載和其他負載從DC驅動到數百kHz。輸出電壓范圍可以是單極性，雙極性或不對稱的，其峰峰值介于50V至200V之間。可以以橋接模式連接兩個放大器，以提供±200V或+ 400V。該放大器將以正弦輸出提供高達4A的峰值，對于脈沖應用則可提供高達8A的峰值。
PX200緊湊，輕巧，可通過任何電源供電。輸出連接器包括LEMO 00，LEMO 0B，BNC（包括適配器）和插入式螺釘端子，因此可以直接連接許多市售的壓電執行器。PX200適用于各種應用，包括：電光，超聲波，振動控制，納米定位和壓電馬達。
技術指標
| 電氣規格 | |||
| 輸出電壓范圍 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| RMS電流 | 3.1安 | 2.0安 | 1.5安 |
| 峰值電流 | 8.0安 | 8.0安 | 8.0安 |
| 功率帶寬 | 110 kHz的 | 93 kHz | 55 kHz的 |
| 獲得 | 20伏/伏 | ||
| 擺率 | 35 V /美元 | ||
| 信號帶寬 | 390 kHz的 | ||
| 最大功率 | 140 W耗散 | ||
| 加載 | 在任何負載下均穩定 | ||
| 噪聲 | 150 uV RMS（10 uF負載，0.03 Hz至1 MHz） | ||
| 保護 | 持續短路，熱 | ||
| 電壓監控器 | 1/20 V / V（BNC） | ||
| 電流監控器 | 1 V / A（BNC） | ||
| 模擬輸入 | 信號輸入（BNC，Zin = 48.7k） | ||
| 輸出連接器 | LEMO 0B，LEMO 00，螺釘端子，BNC | ||
| 電源 | 90 Vac至250 Vac | ||
| 機械規格 | |
| 環境 | 0 – 40 C（32 – 104 F），非冷凝濕度 |
| 外型尺寸 | 212 x 304.8 x 88毫米（8.35 x 12 x 3.46英寸） |
| 重量 | 2公斤（4.4磅） |
輸出電壓范圍
訂購時指定了所需的輸出電壓范圍。默認輸出范圍是0V至+ 200V（PX200-V0,200）。下面列出了可用的電壓范圍和相關的電流限制。也可以通過前面板控件對電壓范圍進行微調，請參閱下面的“前面板”。
| 電壓范圍 | RMS電流 | 峰值電流 | 訂購代碼 |
| 0至+200 | 1.5安 | 2.0安 | PX200-V0,200 |
| 0至+150 | 2.0安 | 4.0安 | PX200-V0,150 |
| 0至+100 | 3.1安 | 4.0安 | PX200-V0,100 |
| 0至+50 | 3.1安 | 8.0安 | PX200-V0,50 |
| -50至+50 | 3.1安 | 4.0安 | PX200-V50,50 |
| -50至+100 | 2.0安 | 4.0安 | PX200-V50,100 |
| -50至+150 | 1.5安 | 2.0安 | PX200-V50,150 |
| -100至+50 | 2.0安 | 4.0安 | PX200-V100,50 |
| 100至+100 | 1.5安 | 2.0安 | PX200-V100,100 |
| -100至0 | 3.1安 | 4.0安 | PX200-V100,0 |
| -150至0 | 2.0安 | 4.0安 | PX200-V150,0 |
| -200至0 | 1.5安 | 2.0安 | PX200-V200,0 |
表1.電壓范圍配置
輸出電流
PX200具有峰值電流極限和平均電流極限，如表1所述。RMS電流極限定義了電容性負載可達到的最大頻率。在“功率帶寬”中討論了該主題。
短路期間，輸出電流限制為額定最大值。在禁用輸出三秒鐘之前，峰值電流最多可以消耗五毫秒。平均電流極限具有十毫秒的時間常數，并在前一個電流脈沖后的50毫秒被重置。此行為在“過載和關閉”中進行了描述。
前面板
| 控制 | 類型 | 功能 |
| 功率 | 電源開/關 | |
| 抵消 | 將直流偏移添加到輸入信號 | |
| 輸入值 | 輸入值 | 輸入信號（最大+/- 15V） |
| 電壓監控器 | 輸出量 | 測得的輸出電壓，以1/20縮放 |
| 電流監控器 | 輸出量 | 測得的輸出電流，1 A / V |
| 輸入+ | 輸入值 | 內部連接到輸入BNC連接器的中心引腳 |
| 輸入- | 輸入值 | 內部連接到輸入BNC連接器的屏蔽 |
| 伏特星期一 | 輸出量 | 內部連接到電壓監控器BNC輸出 |
| 當前星期一 | 輸出量 | 內部連接到電壓監控器BNC輸出 |
| 關掉 | 輸入值 | + 2V至+ 24V的電壓（相對于Input-）會禁用放大器 |
| 過載 | 輸出量 | 放大器禁用或處于過載狀態時，+ 5V輸出 |
| 電壓極限 | 限制最大正負輸出電壓 | |
| 超載 | 當放大器禁用或處于過載狀態時為紅色 | |
| 功率 | 電源打開時綠色 | |
| 高壓 | 輸出量 | 連接到負高壓電源軌 |
| 高壓+ | 輸出量 | 連接到高壓電源正極 |
| 輸出- | 輸出量 | 高壓輸出信號返回（用于測量電流） |
| 輸出+ | 輸出量 | 高壓輸出信號 |
| LEMO 00輸出 | 輸出量 | 高壓輸出連接器，適合LEMO FFA.00.250電纜插頭 |
| LEMO 0B輸出 | 輸出量 | 高壓輸出連接器，適合LEMO FGG.0B.302電纜插頭 |
| 直流輸出電壓 | 顯示屏顯示平均輸出電壓 |
放大器配置
放大器可以配置為反相或同相輸入，增益為20或10。
| 放大器配置 | 訂購代碼 | 筆記 |
| 同相 | （默認） | |
| 倒相 | -INV | |
| 增益= 20 | （默認） | |
| 增益= 10 | -增益10 |
表6.放大器配置
直流偏移控制可配置為正或雙極性范圍。可達到的最大直流偏移量受放大器的輸出電壓范圍限制。通常，建議使用正DC偏移范圍，因為這樣可以直接選擇零偏移。但是，雙極性范圍對于配置負輸出范圍的放大器可能更可取。
可以通過啟用安裝在PCB上的微調電位器來禁用前面板電位計。出廠前，可將PCB修整鍋設置為所需的固定值。
| 偏移配置 | 訂購代碼 | 筆記 |
| 正偏移范圍 | 零到正全范圍（默認） | |
| 雙極偏移范圍 | -OR2 | 負到正全范圍 |
| 前面板來源 | （默認） | |
| PCB修整源 | -OS2 | 禁用前面板調整 |
表7.偏移量配置
橋接模式
在橋接模式下，兩個放大器串聯連接以使輸出電壓范圍和功率加倍。
例如，圖5顯示了要獲取的配置?±負載兩端為200V。一種±施加到兩個輸入的5V信號產生?±負載兩端為200V。在橋接模式下，僅使用每個放大器的Output +端子，未連接負輸出端子。由于沒有電流通過負極端子返回，因此禁用了電流監控器。但是，過載和保護功能不受影響。表7列出了常見的橋接模式配置。
圖5.獲得200V的橋接模式配置
| 負載電壓 | RMS電流 | 正放大器 | 負放大器 |
| +/- 200V | 1.5安 | PX200-V100,100 | PX200-V100,100-INV |
| +/- 100V | 3.1安 | PX200-V50,50 | PX200-V50,50-INV |
| 0V至200V | 3.1安 | PX200-V0,100 | PX200-V100,0-INV |
| 0V至300V | 2.0A | PX200-V0,150 | PX200-V150,0-INV |
| 0V至400V | 1.5A | PX200-V0,200 | PX200-V200,0-INV |
表8.通用橋接模式配置
過載保護
該放大器具有短路，過流和過熱保護功能。在這些情況下，前面板過載指示燈將點亮，并且過載輸出信號為+ 5V。
在過載或停機狀態期間，輸出會部分禁用，并可能在大約電壓范圍的50％處浮動。
當放大器打開時，過載保護電路默認為接通狀態，并在三秒鐘后清除。
通過在關斷輸入（相對于Input-）上施加+ 2V至+ 24V之間的電壓，可以由外部電源關閉放大器。關斷輸入的阻抗約為5kΩ。
外殼
PX200的側面進氣口和后部排氣口不被阻塞。如果沒有足夠的氣流，則放大器將進入熱過載狀態，如“過載和關機”中所述。
下載機架安裝規格
通過SingleRackKit-2U附件，可以將PX200安裝在19英寸x 2U機架空間中。還可以在19英寸x 2U機架安裝式機箱中提供兩個帶-Dual訂單后綴的放大器，例如PX200-V0,200-Dual。還可以訂購19英寸機箱，其中包含一個放大器和一個空插槽，以備后綴-FullRack將來擴展。如果全機架式機箱中的兩個放大器需要不同的配置，請列出兩個選項集，并用“?–?”分隔，例如PX200-V0,200–V100-100-Dual。在這種情況下，左放大器將配置為0V至200V，右放大器將配置為-100V至+ 100V。
