PD200 – 60W 電壓放大器，壓電驅動器

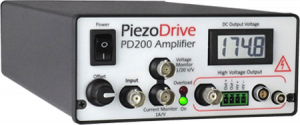

PD200 是一款寬帶寬、低噪聲線性放大器，用于驅動壓電致動器和其他負載。輸出電壓范圍可以是 50V 至 200V 的單極、雙極或不對稱，適用于堆疊致動器、固體壓電致動器和三線壓電彎曲器。輸出連接器包括 BNC, screw terminals, LEMO 00, and LEMO 0B，因此可以直接連接許多壓電執行器組件。

主要特點包括：

  • 輸出電壓范圍為 +/-100V 至 +200V
  • 橋接模式下高達 +/-200V 和 120W
  • 高達 10A 的峰值輸出電流
  • 出色的全功率帶寬，230 kHz
  • 出色的信號帶寬，680 kHz
  • 在 10uF 負載下小于 714uV RMS 噪聲
  • 具有外部監控和關斷功能的短路和熱保護

PD200 是一款寬帶寬、低噪聲線性放大器，用于驅動壓電致動器和其他負載。輸出電壓范圍可以是 50V 至 200V 的單極、雙極或不對稱。在橋接配置中可實現高達 +/-200V。PD200 可以驅動任何負載阻抗，包括無限電容負載，例如堆棧執行器；標準壓電致動器；兩個彎線機；和需要偏置電壓的三線壓電彎曲器。

配置選項包括電壓范圍、極性和輸出電流。電壓范圍也可以通過兩個用戶可訪問的電位器來限制。PD200 適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。

有四個輸出連接器，包括 BNC, screw terminals, LEMO 00, and LEMO 0B，可以直接連接到幾乎所有市售壓電執行器。后面板連接器還提供溫度輸出、過載監視器和外部關機輸入。

規格

電氣規格
輸出電壓范圍 100 Vp-p 150 Vp-p 200 Vp-p
有效值電流 1.2A 0.91 安 0.57 安
脈沖電流 10.0 安 10.0 安 10.0 安
功率帶寬 470kHz 310kHz 230kHz
獲得 20 伏/伏
轉換速率 150 伏/us
信號帶寬 680kHz
最大功率 60 W 耗散
加載 任何
噪音 714 uV RMS（10uF 負載，0.03 Hz 至 1 MHz）
保護 連續短路，熱
電壓監視器 1/20 V/V (BNC)
電流監視器 1 V/A (BNC)
模擬輸入 +/-10V (BNC, Zin = 27k)
輸出連接器 LEMO 0B, LEMO 00, Screw Terminals, BNC
電源 90 Vac 至 250 Vac
機械規格
環境 0-40 C (32-104 F) 非冷凝濕度
方面 275 x 141 x 64 毫米（10.8 x 5.5 x 2.5 英寸）
重量 1 公斤（2.2 磅）
兼容的執行器
堆棧執行器 50V 至 200V
板和管 高達 +/-100V
兩個線材彎曲機 高達 +/-100V
三線彎機 0 至 200V，帶 200V 偏置
三線彎機 +/-100V 與 +/-100V 偏置

輸出電壓范圍

訂購時會指定所需的輸出電壓范圍。默認輸出范圍為 0V 至 +200V (PD200-V0,200)。下面列出了可用的電壓范圍和相關的電流限制。也可以對電壓范圍進行微調，請參閱下面的“電壓限制”。

電壓范圍 有效值電流 峰值電流 訂購代碼
0 至 +200 0.57 安 2 A PD200-V0,200
0 到 +150 0.91 安 2 A PD200-V0,150
0 到 +100 1.20 安 2 A PD200-V0,100
0 到 +50 1.20 安 2 A PD200-V0,50
-50 到 +150 0.57 安 2 A PD200-V50,150
-50 到 +100 0.91 安 2 A PD200-V50,100
-50 到 +50 1.20 安 2 A PD200-V50,50
-100 到 +100 0.57 安 2 A PD200-V100,100
-100 至 +50 0.91 安 2 A PD200-V100,50

表 1. 電壓范圍配置

輸出電流

PD200 具有表 1 中所述的峰值和平均電流限制。RMS 電流限制定義了容性負載可實現的最大頻率。這個話題在“功率帶寬”中討論。

在短路期間，輸出電流被限制在額定最大值。在輸出被禁用三秒之前，峰值電流最多可以消耗五毫秒。平均電流限制的時間常數為 30 毫秒，并在前一個電流脈沖后 100 毫秒重置。此行為在“過載和關機”中進行了描述。

電壓限制

使用從底部面板上的一對孔訪問的兩個電位器，可以將輸出電壓范圍限制為任意正負值。用 2 毫米平頭螺絲刀順時針輕輕轉動電位器，即可使用全電壓范圍。逆時針轉動電位器可減小電壓范圍。最靠近前面板的孔控制負電壓范圍，而后孔控制正電壓范圍。
