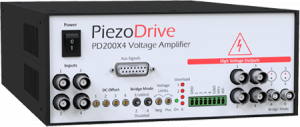

PD200X4 – 四通道功率放大器
PD200X4 是一款四通道線性放大器，用于驅動壓電致動器和其他負載。輸出連接器包括用于獨立通道的 BNC、用于橋接通道的 LEMO 0B 和a plug-in screw terminal。PD200X4 適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。
主要特點包括：
- 輸出電壓范圍為 +/-100V 至 +200V
- 橋接模式下高達 +/-200V 和 120W
- 高達 10A 的峰值輸出電流
- 出色的全功率帶寬，230 kHz
- 出色的信號帶寬，680 kHz
- 在 10uF 負載下小于 714uV RMS 噪聲
- 具有外部監控和關斷功能的短路和熱保護
PD200X4 是一款四通道線性放大器，用于驅動壓電致動器和其他負載。輸出電壓范圍可以是 50V 至 200V 的單極、雙極或不對稱。使用帶有橋接負載的兩個通道可實現高達 +/-200V。有關可用的輸出電壓范圍，請參閱規格表。用于獨立和橋接負載的前面板開關和專用連接器可輕松在四個獨立通道和兩個具有雙倍電壓范圍的橋接通道之間切換。
PD200X4 可以驅動任何負載阻抗，包括無限電容負載，例如堆棧執行器；標準壓電致動器；兩個彎線機；和需要偏置電壓的三線壓電彎曲器。偏置電壓可以使用連接到電源電壓的兩個輔助輸出來產生，或者通過使用具有恒定直流偏移的放大器通道來產生。
提供一系列用戶控件和訂購選項，以提供最大的應用靈活性。每個通道的直流偏移可以由前面板電位器控制，也可以選擇固定為零。使用兩個前面板電位器可以限制最大正負輸出電壓。前面板上的 15 針 DSUB 連接器包括輸入信號、電壓監視器、電流監視器、溫度測量、數字狀態輸出和數字關機輸入。
輸出連接器包括用于獨立通道的 BNC、用于橋接通道的 LEMO 0B 和a plug-in screw terminal。PD200X4 適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。
規格
放大器規格取決于輸出電壓跨度，即正負輸出電壓范圍之差。例如，輸出電壓范圍為 -50V 至 +100V，輸出電壓跨度為 150V（峰峰值）。
| 電氣規格（每通道） | |||
| 輸出電壓范圍 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| 峰值電流 | 2A | 2A | 2A |
| 有效值電流 | 1.2A | 0.91 安 | 0.57 安 |
| 脈沖電流（可選） | 10.0 安 | 10.0 安 | 10.0 安 |
| 功率帶寬 | 470kHz | 310kHz | 230kHz |
| 獲得 | 20 V/V（可定制增益） | ||
| 轉換速率 | 150 伏/us | ||
| 信號帶寬 | 680kHz | ||
| 加載 | 任何 | ||
| 噪音 | 714 uV RMS（10uF 負載，0.03 Hz 至 1 MHz） | ||
| 保護 | 連續短路，熱 | ||
| 電壓監視器 | 1/20V/V | ||
| 電流監視器 | 1V/A | ||
| 模擬輸入 | +/-10 V , Zin = 33k, 保護高達 +/-20V | ||
| 輸出連接器 | BNC，plug-in screw terminal，LEMO 0B.302 | ||
| 電源 | 90 Vac 至 250 Vac | ||
| 機械規格 | |
| 環境 | 0-40 C (32-104 F) 非冷凝濕度 |
| 方面 | 212 x 304.8 x 88 毫米（8.35 x 12 x 3.46 英寸） |
| 重量 | 2 公斤（4.4 磅） |
| 兼容的執行器 | |
| 堆棧執行器 | 50V 至 200V（4 通道） |
| 板和管 | +/-100V 或 +200V 帶接地負載（4 通道） +/-200V 帶橋接負載（2 通道） |
| 兩個線材彎曲機 | +/-100V 或 +200V 帶接地負載（4 通道） +/-200V 帶橋接負載（2 通道） |
| 三線彎機 | 高達 +200V，帶有 +200V 偏置（4 個通道 + 偏置源） +/-100V，帶有 +/-100V 偏置（4 個通道 + 2 個偏置源） |
輸出電壓范圍
輸出電壓范圍在訂購時指定。下面列出了標準電壓范圍和相關的電流限制，更多選項可在產品手冊的第 18 節中找到。PD200X4 具有用于減小正負輸出電壓范圍的前面板控件，因此建議使用等于或略大于所需電壓的電壓。
| 負 電壓 |
正 電壓 |
橋接 模式 |
有效值 電流 |
峰值 電流 |
訂購 代碼 |
| 0V | +200 伏 | +/-200V | 0.57 安 | 2A | PD200X4-P200 |
| 0V | +150 伏 | +/-150V | 0.91 安 | 2A | PD200X4-P150 |
| 0V | +100 伏 | +/-100V | 1.20 安 | 2A | PD200X4-P100 |
| -25V | +125V | +/-150V | 0.91 安 | 2A | PD200X4-N25-P125 |
| -25V | +75V | +/-100V | 1.20 安 | 2A | PD200X4-N25-P75 |
| -50V | +150 伏 | +/-200V | 0.57 安 | 2A | PD200X4-N50-P150 |
| -50V | +100 伏 | +/-150V | 0.91 安 | 2A | PD200X4-N50-P100 |
| -50V | +50V | +/-100V | 1.20 安 | 2A | PD200X4-N50-P50 |
| -75V | +75V | +/-150V | 0.91 安 | 2A | PD200X4-N75-P75 |
| -75V | +25V | +/-100V | 1.20 安 | 2A | PD200X4-N75-P25 |
| -100V | +100 伏 | +/-200V | 0.57 安 | 2A | PD200X4-N100-P100 |
| -100V | +50V | +/-150V | 0.91 安 | 2A | PD200X4-N100-P50 |
