用于壓電彎曲器執行器的 BD 系列雙通道驅動器
BD 系列微型驅動器模塊包含一個高壓電源和兩個線性放大器通道。各個通道可以驅動高達 +300V 的壓電致動器，或者可以組合起來以實現高達 +/-300V 的單個輸出。反相選項還允許這些模塊驅動兩線和三線壓電彎曲器致動器。
主要特點包括：
- 雙通道，非常適合壓電彎曲器執行器
- 輸出電壓：150 V 至 300 V
- 輸出電流：高達 95 mA 峰值
- 信號帶寬：20 kHz
- 全面的過載和熱保護
- 尺寸：60 x 25.4 x 8 毫米（長 x 寬 x 高）
- 重量：11 克
BD 系列微型驅動器模塊包含一個高壓電源和兩個線性放大器通道。各個通道可以驅動高達 +300V 的壓電致動器，或者可以組合起來以實現高達 +/-300V 的單個輸出。反相選項允許這些模塊驅動兩線和三線壓電彎曲器執行器。
3V 輸入范圍、快速響應和高峰值電流適合包括高速閥、機器人執行器、非諧振壓電電機和運動控制應用在內的應用。

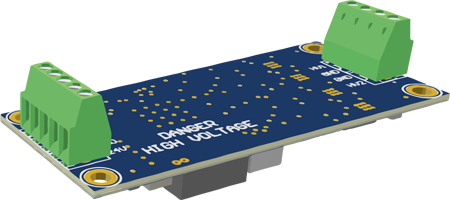

BD 系列模塊包括全面的過載保護，并提供螺釘端子或 PCB 安裝引腳。
電壓范圍
Operation
這些模塊包含一個高壓 DC-DC 轉換器和兩個線性放大器通道。提供從 +150V 到 +300V 的最大輸出電壓范圍。最小輸出電壓約為+3V，這是由于推挽輸出電路無法精確達到零伏。
由于最小輸出被限制在大約 +3V，最小有用輸入電壓大約是 +3V/Gain。例如，BD300 的最小有用輸入電壓為 300V/101 = 30 mV。為簡單起見，在以下應用示例中不考慮此限制。
通道 2 可以在與通道 1 相同的非反相配置 (on) 或反相配置 (off) 之間切換，這在驅動三個彎線機或創建單個差分輸出時很有用。
應用示例：獨立通道
在本例中，兩個 0V 至 3V 輸入信號源在兩個獨立負載上產生 0V 至全范圍輸出。建議通過雙絞線將電源直接連接到引腳 5 和 4（如果使用螺釘端子）。
