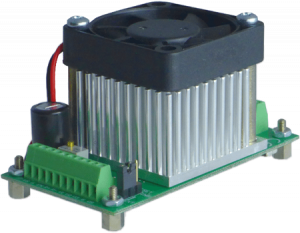

PDu150 – 三通道超低噪聲 150V 壓電驅動器
PDu150 是一款完整的小型化電源和超低噪聲驅動器，適用于多達三個 100V、120V 或 150V 壓電堆疊致動器。每通道高達 100mA 的輸出電流是在高達 80 kHz 的頻率下開發的，具有極低的噪聲。三個通道可以并聯以產生高達 300mA 的輸出電流。盡管輸出功率相似，但 26uV 的噪聲水平通常比最好的全尺寸儀器好一個數量級。PDu150 的峰峰值分辨率超過百萬分之一或 20 位，超過了半導體機械、掃描探針顯微鏡、光學、振動控制和納米定位方面最苛刻的要求。
主要特點包括：
- 超低噪聲：26uV（1uF 負載，0.03 Hz 至 1 MHz）
- 輸出電壓 -30 V 至 +150 V
- 輸出電流：每通道 100 mA
- 信號帶寬：180 kHz
- 功率帶寬：80 kHz (150 Vp-p)
- 全面的過載保護
- 尺寸：76 x 40 x 44 毫米（長 x 寬 x 高）
- 重量：80 克
PDu100 是一款非常小巧輕便的壓電致動器驅動器。PDu100 可以驅動高達 +/-100 V 的兩線壓電驅動器和彎曲器。PDu100 還可以驅動高達 +100 V 的三線壓電彎曲器和堆疊驅動器。應用包括電池供電的機器人、壓電電機和超低電壓-電源定位和操縱系統。
PDu100 具有短路、電流過載和溫度過高的保護。還提供了一個關斷引腳，可在拉低時將電源電流降低至 1 mA。PDu100 的輸出電壓范圍和增益可定制以滿足 OEM 應用的要求。
兼容的執行器
| 堆棧執行器 | 高達 100V |
| 板和管 | 高達 +/-100V |
| 兩個線材彎曲機 | 高達 +/-100V |
| 三線彎機 | 0 至 100V，帶 100V 偏置 |
規格
| 電源 | 3V 至 5.5V |
| 最大單極輸出 | +100 伏 |
| 最大雙極輸出 | +/-100 伏 |
| 有效值輸出電流 | 33毫安 |
| 平均直流電流 | 15毫安 |
| 功率帶寬 | 3.2kHz |
| 峰值輸出電流 | 100毫安 |
| 信號帶寬 | 60 kHz（空載） |
| 方面 | 11.8 x 12.9 毫米（0.46 x 0.51 英寸） |
| 重量 | 560 毫克（0.018 盎司） |
| 獲得 | 27.5 伏/伏 |
| 輸入電壓 | 0.5 Vs +/- 1.8V |
| 輸入偏移 | +/-100 毫伏 |
| 負載電容 | 無限 |
| 過載保護 | 熱和電流 |
| 噪音 | 70mV RMS（10uF 負載） |
| 環境 | 0 至 70 攝氏度（-32 至 158 華氏度） |
| 靜態電流 | 25 mA（關機時為 1 mA） |
