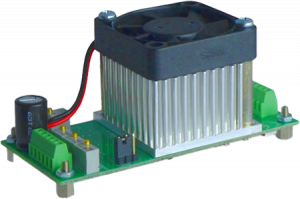

PDu150CL – 具有應變計反饋的 150V 壓電控制器
PDu150CL 將高壓電源、精密應變調節電路、反饋控制器和超低噪聲放大器 (26uV RMS) 組合到信用卡大小的封裝中。它為帶或不帶集成應變傳感器的壓電執行器提供高分辨率開環或閉環控制所需的所有功能。PDu150CL 可在高達 80 kHz 的頻率下產生高達 300mA 的輸出電流，并可防止短路、平均電流過載和溫度過高。應變調節電路采用新型橋式驅動器和放大器電路，提供 0.02% 滿量程的閉環定位分辨率。
主要特點包括：
- 超低噪聲：26uV（1uF 負載，0.03 Hz 至 1 MHz）
- 輸出電壓 -30 V 至 +150 V
- 輸出電流：300 mA 峰值
- 信號帶寬：180 kHz
- 功率帶寬：80 kHz (150 Vp-p)
- 全面的過載保護
- 尺寸：89 x 40 x 44 毫米（長 x 寬 x 高）
- 重量：80 克
PDu150CL 將高壓電源、精密應變調節電路、反饋控制器和超低噪聲放大器 (26uV RMS) 組合到信用卡大小的封裝中。它為帶或不帶集成電阻應變傳感器的壓電執行器提供高分辨率開環或閉環控制所需的所有功能。PDu150CL 在高達 80 kHz 的頻率下可產生高達 300mA 的輸出電流，并且噪聲非常低。它適用于要求苛刻的應用，例如半導體機械、掃描探針顯微鏡、光學、振動控制和納米定位。PDu150CL 可以與?SCL 系列閉環堆棧執行器成對購買。
PDu150CL 具有短路保護、平均電流過載保護和溫度過高保護。被動冷卻可用于低功率應用，或者當功耗高于 5W 時可使用集成風扇。PDu150CL 可以使用四個 M2.5 螺釘安裝或直接安裝到主機主板 (PDu150CL-PCB)。
規格
| 電源 | +24 伏 (+/-10%) |
| 輸出電壓 | -30 V 至 +150 V |
| 峰值電流 | 300毫安 |
| 有效值電流 | 235毫安 |
| 功率帶寬 | 80 kHz (150 Vp-p) |
| 信號帶寬 | 180kHz |
| 轉換速率 | 38 伏/我們 |
| 獲得 | 20 伏/伏 |
| 輸入阻抗 | 10 kOhm（閉環模式） |
| 輸入阻抗 | 3.05 kOhm（開環模式） |
| 輸入偏移 | +/- 5 毫伏 |
| 加載 | 無限 |
| 輸出噪聲 | 26 uV RMS（1 uF 負載，0.03 Hz 至 1 MHz） |
| 保護 | 短路、過流和溫度 |
| 靜態電流 | 100 mA（關機時為 10 mA） |
| 連接器 | 螺絲端子 (AWG 20-30) |
| 方面 | 89 x 40 x 44 毫米（長 x 寬 x 高） |
| 環境 | 0C 至 60C（32F 至 140F） |
| 重量 | 80克 |
