澳大利亞Piezodrive,BD系列雙通道驅動器,用于壓電彎曲器促動器
BD 系列微型驅動器模塊包含一個高壓電源和兩個線性放大器通道。各個通道可以驅動高達 +300V 的壓電致動器，也可以組合成高達 +/-300V 的單個輸出。反相選項允許這些模塊驅動 2 線和 3 線壓電彎曲器執行器。
3V 輸入范圍、快速響應和高峰值電流適合高速閥、機器人致動器、非諧振壓電電機和運動控制應用等應用。
BD 系列模塊包括全面的過載保護，并配有螺絲端子或 PCB 安裝引腳。

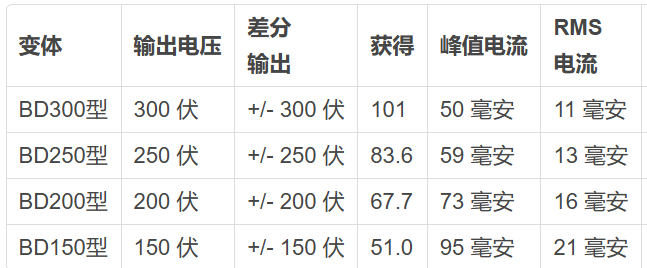

電壓范圍
操作
這些模塊包含一個高壓 DC-DC 轉換器和兩個線性放大器通道。最大輸出電壓范圍為 +150V 至 +300V。最小輸出電壓約為 +3V，這是因為推挽式輸出電路無法精確達到零伏。

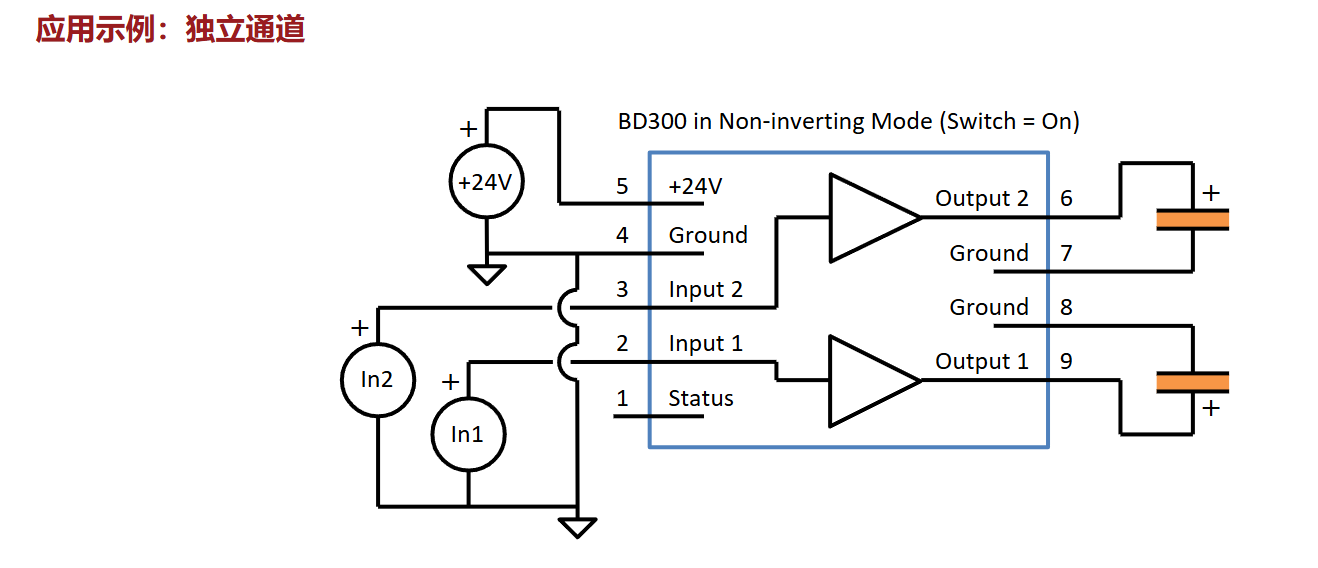

由于最小輸出限制為大約 +3V，因此最小有用輸入電壓約為 +3V/增益。例如，BD300 的最小有用輸入電壓為 300V/101 = 30 mV。為簡單起見，以下應用程序示例中不考慮此限制。
通道 2 可以在與通道 1 相同的同相配置 （on） 或反相配置 （off） 之間切換，這在驅動三個線彎曲器或創建單個差分輸出時很有用。
輸出電流
峰值和平均電流限制規格列在“電壓范圍”中。RMS 電流限制定義了容性負載可實現的最大頻率，這在“功率帶寬”中討論。
在 RMS 電流限制接合之前，峰值電流可以消耗長達 5 毫秒。這允許使用電容負載進行快速步進變化。
其他規格
| 規范 | 價值 | 筆記 |
| 輸入電壓范圍 | 0 V 至 3 V | 最小有用輸入電壓為 3V/增益。 |
| 輸入阻抗 | 10kΩ, 5kΩ | 通道 1 為 10kΩ，通道 2 為 5kΩ |
| 最小輸出電壓 | < 3 V | 輸出電壓不為零 |
| 過流保護 | 峰值和 RMS | 包括直接短路 |
| 熱保護 | 70 攝氏度 | 當 PCB 溫度> 70°C 時禁用 |
| 電源 | +12 V 至 +30 V | 推薦 +24 V |
| 電源 | 5 瓦 | 滿載時的最大平均功率 |
| 小信號帶寬 | 20 赫茲 | |
| 轉換速率 | 12 伏/微斯 | |
| 輸出噪聲 | < 全頻的 1% | 例如，< BD300 的 3 Vpp |
| 狀態引腳電壓 | 0.6 伏 | < 0.5 V 表示熱過載 |
| 溫度范圍 | 0 C 至 +50 C |
