MX200 – 高性能壓電驅動器

MX200 是一款完整的電源和高性能線性放大器模塊，用于驅動壓電致動器。MX200 可以驅動堆棧執行器;標準壓電致動器;兩個彎線機;以及需要偏置電壓的三線壓電彎曲器。在高達 100 kHz 的頻率下產生高達 1 安培的輸出電流。使用外部 AC 耦合電容器可實現高達 +/-100V 的雙極輸出電壓。

MX200 具有短路、平均電流過載和電源欠壓保護。MX200 可用作獨立模塊，或通過四個 M3 螺釘安裝到底座上。PCB 安裝版本 （MX200-PCB） 隨附接頭，可直接安裝到主機主板上。

兼容的執行器

堆棧執行器 60V、100V、120V、150V、200V
板和管 高達 +/-200V
兩個彎管器 0 至 200V，帶 200V 偏置
三根彎管機 +/-100V，帶 +/-100V 偏置

規格

電源 24 V（18 V 至 36 V）
電壓范圍 +100 V、+150 V、+200 V
RMS 電流 550 mA、330 mA、220 mA
峰值電流 1 安培
功率帶寬 106 kHz （180 Vp-p）
信號帶寬 200 kHz（100 nF 負載）
轉換速率 60 伏/微
獲得 20 伏/伏
Input Impedance 33 kOhm （輸入+），1.6 kOhm （輸入-）
Input Offset +/- 5 毫伏
負荷 無限
輸出噪聲 <1 mV RMS（1uF 負載）
保護 過流和欠壓
靜態電流 0.3 A（關斷時 30 mA）
尺寸 80 x 46 x 40 毫米（長 x 寬 x 高）
環境 0C 至 60C（-40F 至 140F）
重量 95 克

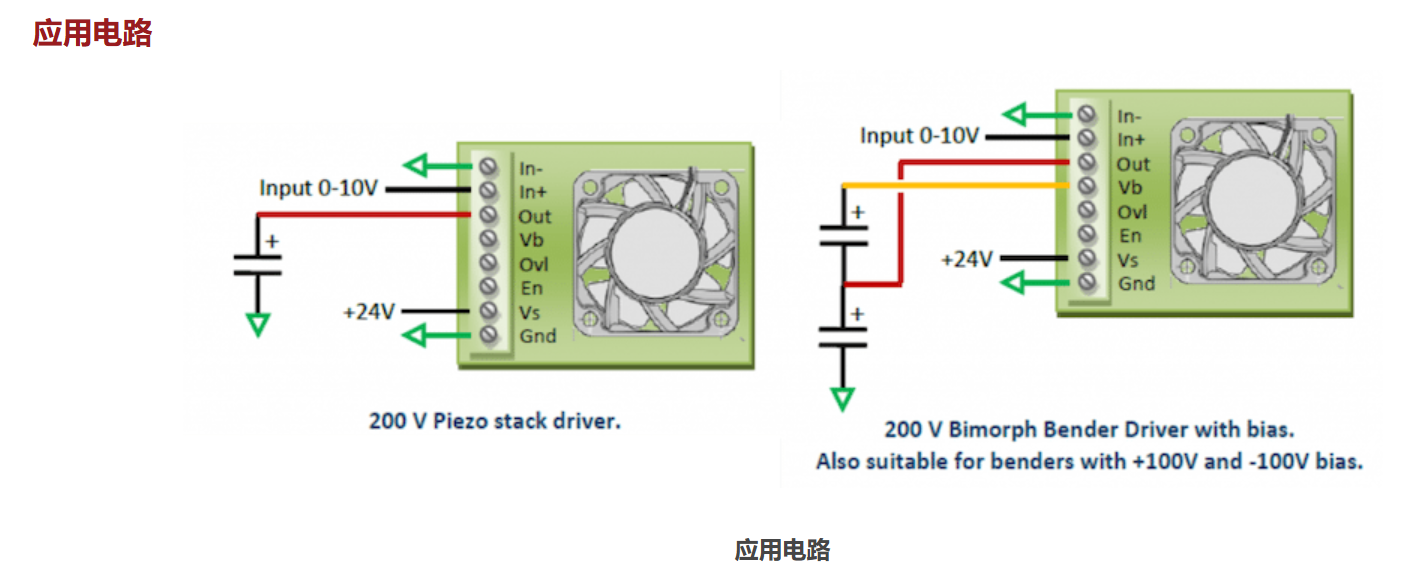

連接圖

MX200 連接圖

連接圖

操作

MX200 操作

MX200 框圖

升壓轉換器產生高壓電源和負電源軌。輸出電壓范圍可設置為 +100V、+150V 或 +200V。下一節將討論配置選項。使用外部交流耦合電容器可實現高達 +/-100V 的雙極輸出電壓，請參閱“雙極輸出電壓”。

高壓放大器具有增益為 20 的差分輸入和 10 V 的輸入電壓范圍。負輸入可以接地或差分源。它不應該漂浮。負載連接在輸出和接地之間。偏置電壓輸出用于三線雙晶片彎曲器執行器。

配置

輸出電壓范圍可以使用兩個跳線 LK1 和 LK2 設置為 +100V、+150V 或 +200V。在較低的電壓范圍內，可提供更大的輸出電流。不正確的跳線組合會損壞放大器。

電壓范圍 峰值電流 RMS 電流 平均電流 LK1 LK2
100 伏 1 安培 550 毫安 250 毫安 一個 外
150 伏 1 安培 330 毫安 150 毫安 B B
200 伏 1 安培 220 毫安 100 毫安 外 一個


電壓范圍跳線設置
