PDu100B – 微型壓電驅動器
PDu100B 是一款完整的小型化電源和線性放大器，用于驅動壓電致動器。PDu100B 提供可變?cè)鲆婧推?/a>、可切換電壓范圍，以及選擇接地參考或差分輸入和輸出。PDu100B 可以驅動高達 +/-100V 的兩線壓電執行器和彎曲器，以及高達 +100V 的三線壓電彎曲器和堆疊執行器。應用包括壓電閥、電機、泵以及低功耗定位和操作系統。
主要功能包括：
- 可選輸出電壓范圍 100V、90V 或 60V
- 雙極或單極輸出
- 用于三線彎曲機驅動器的偏置電源
- 峰值輸出電流：100mA
- 電源電壓：3V 至 5.5V
- 尺寸：25×40 毫米（1×1.5 英寸）
- 質量：5.5 克（0.2 盎司）
兼容的執行器
| 堆棧執行器 | 60V、100V |
| 板和管 | 高達 +/-100V |
| 兩個彎管器 | 高達 +/-100V |
| 三根彎管機 | 0 至 100V，帶 100V 偏置 |
規格
| 電源 | 3 V 至 5.5 V | ||
| 最大單極輸出 | +60 伏 | +90 伏 | +100 伏 |
| 最大雙極輸出 | +/-60 伏 | +/-90 伏 | +/-100 伏 |
| RMS 輸出電流 | 89 毫安 | 60 毫安 | 33 毫安 |
| 平均直流電流 | 40 毫安 | 18 毫安 | 15 毫安 |
| 功率帶寬 | 5.3 赫茲 | 3.5 千赫 | 3.2 赫茲 |
| 峰值輸出電流 | 100 毫安 | ||
| 信號帶寬 | 60 kHz（空載） | ||
| 尺寸 | 39 x 25 毫米（1.5 x 1 英寸） | ||
| 重量 | 5.5 克（0.2 盎司） | ||
| 獲得 | 27.5 伏/伏 | ||
| 單極輸入 Z | 100 歐姆 | ||
| Biipolar Input Z | 20 千歐姆 | ||
| Input Offset | +/-100 毫伏 | ||
| 負載電容 | 無限 | ||
| 過載保護 | 熱和電流 | ||
| 噪聲 | 70mV RMS （10uF 負載） | ||
| 環境 | 0 至 70 C（32 至 158 F） | ||
| 靜態電流 | 25 mA（關斷時 1 mA） | ||
連接圖
PDu100B 連接圖
操作
放大器的操作由下面的框圖說明。一個 boost 轉換器產生一個高壓軌，為一對互補放大器供電。單個輸出可用于驅動高達 +100 V 的單極負載，或者兩個輸出都可用于產生 ±100 V。
輸入可選擇偏置電源電壓一半的單極信號或雙極信號。放大器增益為 27.5，因此 3.6 Vp-p 輸入將產生 100 Vp-p 輸出。兩個放大器通道都在輸出范圍的一半處偏置，例如 100 V 范圍內為 50 V。
PDu100B 框圖
示例應用
配置
PDu100B 可進行配置，以適應各種應用。輸出電壓范圍由開關 1 （S1） 選擇，如下所示。
| 第 1.1 頁 | S1.2 系列 | 單極范圍 | Bipolar Range |
| 上 | 上 | 100 伏 | +/-100伏 |
| 上 | 關閉 | 90 伏 | +/-90V |
| 關閉 | 上 | 70 伏 | +/-70V |
| 關閉 | 關閉 | 60 伏 | +/-60V |
輸出電壓范圍配置
輸入類型可以通過開關 2 （S2） 配置為單極或雙極，如下所示。
| 輸入類型 | 第 2.1 季 | S2.2 | 輸入端子 | 輸入范圍 |
| 單極的 | 上 | 關閉 | Vup | 0.5 V +/- 1.8V |
| 雙 | 關閉 | 上 | Vbp | +/- 3.6V |
輸入類型配置
整體系統增益由輸入和輸出的配置決定。下面列出了可能的組合。
| 輸入類型 | 輸出類型 | 獲得 | 輸入范圍 | 輸出范圍 |
| 單極的 | 單極的 | 27.5 | 0.5 V +/- 1.8V | 100 伏 |
| 單極的 | 雙 | 55 | 0.5 V +/- 1.8V | +/-100 伏 |
| 雙 | 單極的 | 13.75 | +/- 3.6V | 100 伏 |
| 雙 | 雙 | 27.5 | +/- 3.6V | +/-100 伏 |
系統增益和電壓范圍
兩個輸出都偏置在大約一半的 HV 總線電壓處VHV，例如 50 V 和 100 V 范圍。輸出電壓公式如下。
| 輸入類型 | 輸出類型 | 輸出方程 |
| 單極的 | 單極的 | 27.5×(Vup?VS2)+VHV2 |
| 單極的 | 雙 | 55×(Vup?VS2) |
| 雙 | 單極的 | 13.75×Vbp+VHV2 |
| 雙 | 雙 | 27.5×Vbp |
系統增益和電壓范圍
使用微調器 R15 可以將 HV 總線電壓（和偏置輸出）變化 10%。增益和輸出電壓范圍可以通過聯系 [email protected] 進行定制。
偏移電壓
微調電位器 R15 調節直流偏置電壓，范圍為 +/- 250 mV。
尺寸

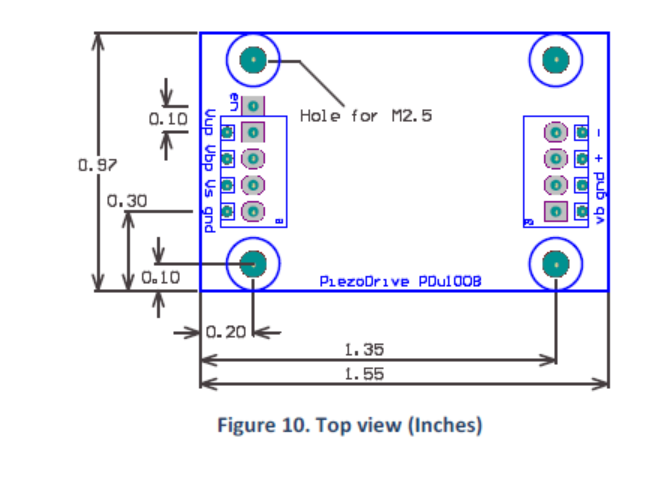

橫向尺寸如圖 10 和圖 11 所示。安裝孔設計用于 M2.5 螺紋墊片。標準 PCB 安裝版本 （PDu100B-PCB） 的左側立面如圖 12 和圖 13 所示。
