SR 系列 150V 壓電環形堆棧
PiezoDrive SR 環形堆棧是高性能多層促動器，具有真空兼容聚合物涂層和大中心孔徑。SR 環堆棧與 PiezoDrive 放大器和驅動器模塊系列完美匹配。

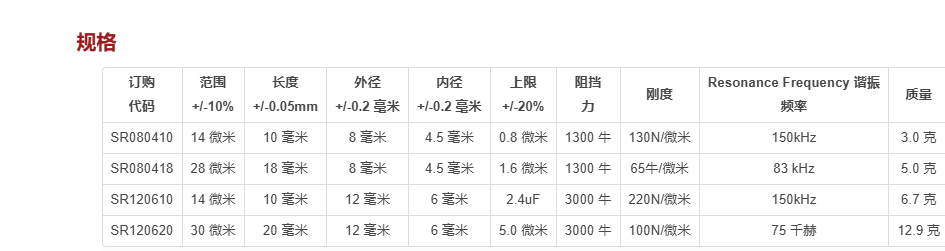

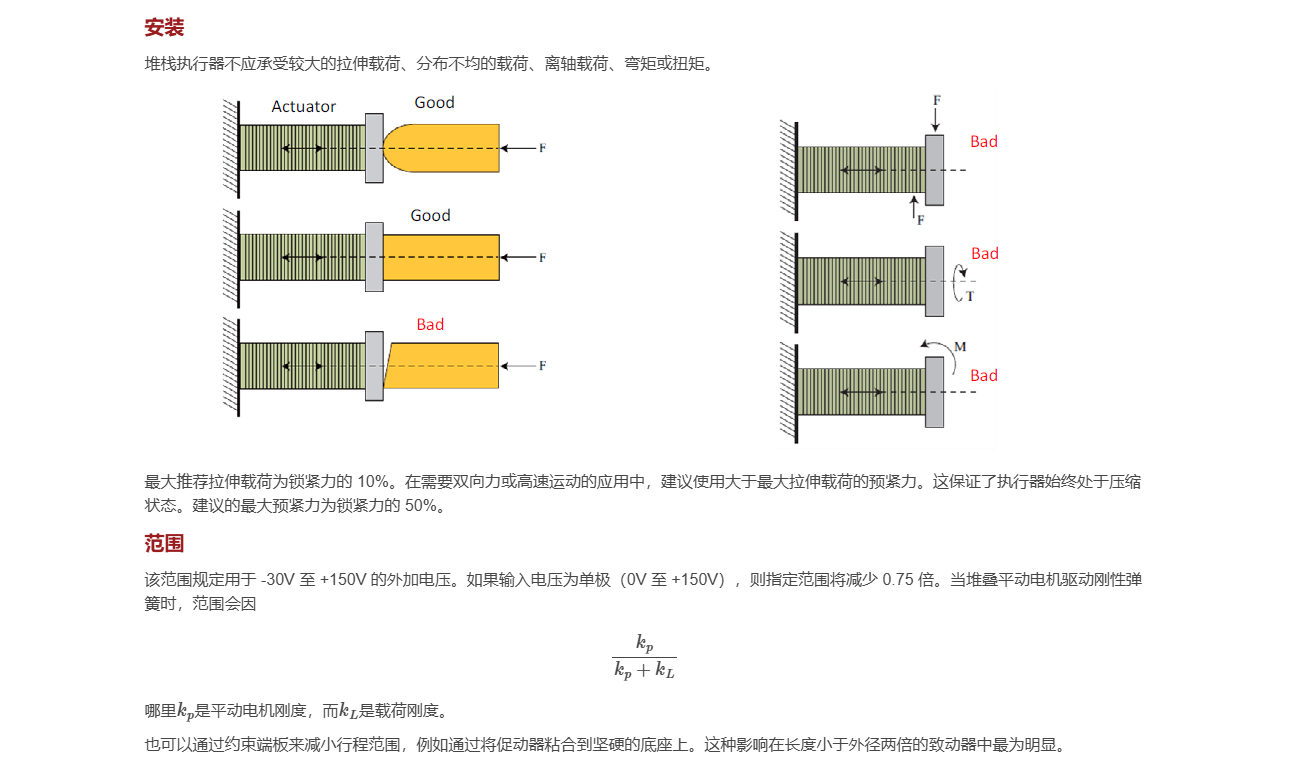

電容
促動器電容是在室溫下測得的小信號電容。由于磁滯，有效電容隨著施加的電壓而增加。當在全范圍下工作時，有效電容大約是小信號電容的兩倍。電容也隨溫度的增加而增加。溫度升高約 50 °C 將使有效電容增加一倍。
壓電致動器在高頻全范圍驅動時會散熱。PiezoDrive 促動器可以在高達 85 攝氏度的溫度下連續運行。超過此溫度的連續運行可能會損壞促動器。
耗散的熱量約為施加電功率的 10%。對于正弦波，施加的電功率為：
P=Vp?p2πCf4.
電流要求
計算功率帶寬
所需的電流為我=C?dV/dt哪里我是當前，C是有效電容，并且dV/dt是電壓變化率。對于正弦波，所需的峰值電流等于：
我p=πCfVp?p哪里Vp?p是峰峰值電壓。對于三角波，所需的峰值電流等于：
我p=2CfVp?p.
推薦驅動程序
| 放大器 | 應用 |
| PDm200B 系列 | 通用型，低成本 |
| MX200 系列 | 大電流、低噪聲、低成本 |
| PDu150 | 超低噪聲 |
| PD200 系列 | 高速、低噪音 |
| PX200 系列 | 大電流、低噪聲 |
連接電線
連接線長度為 100mm，實心 PTFE 絕緣，外徑 0.64mm，導體 （AWG27）。可根據要求提供其他長度。紅色表示正極端子。
真空兼容性
SR 執行器配有真空兼容的 UV 固化漆涂層，符合 NASA SP-R-0022A 的除氣要求。
選項 / OEM 定制
- 自定義范圍和尺寸
- 定制布線安排/連接器
- 預緊或機械放大器機構
壓電特性
壓電材料類似于 PZT-5H 和 Navy Type VI。
| 財產 | 象征 | 價值 | 單位 |
|---|---|---|---|
| 壓電常數 | d33 | 600 | 10-12m/V |
| d31 | -270 | 10-12m/V | |
| g33 | 19.4 | 10-3Vm/N | |
| g31 | -9.2 | 10-3Vm/N | |
| 機電 耦合系數 |
Kp | 0.65 | 那 |
| Kt | 0.37 | 那 | |
| K31 | 0.38 | 那 | |
| 頻率常數 | Np | 1980 | 赫茲-米 |
| Nt | 1950 | 赫茲-米 | |
| N31 | 1450 | 赫茲-米 | |
| 彈性常數 | Y33 | 5.3 | 1010牛 / 米2 |
| Y11 | 7.2 | 1010牛 / 米2 | |
| Q 因子 | 質量管理 | 80 | 那 |
| 介電常數 | e33? e0 | 3500 | @1 赫茲 |
| 耗散因數 | 棕褐色 δ | 2.5 | % @ 1 kHz |
| Currie 溫度 | Tc | 220 | C |
| 密度 | ρ | 7.8 | 克/厘米3 |
| 熱膨脹系數 | α | 3.5 | ppm/C |
