組裝和安裝選項

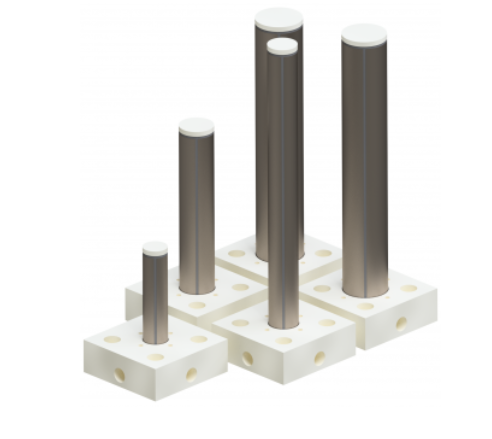

端蓋和安裝底座可用于壓電管掃描儀，以簡化安裝和負載連接。還提供組裝和布線服務。請使用?Tube 掃描儀生成器查看可用選項，并在線訂購或下載報價?；蛘撸梢月?lián)系 PiezoDrive?并提供生成器配置的訂單代碼或屏幕截圖。

訂購代碼

（管子訂貨代號）-（底座）-（頂蓋）-（底蓋）-（組裝）-（配線）-（連接器）-L（長度）

• 軟管訂購代碼：例如?TB6006-S
• Base：如果沒有 base 或?B，則為空
• 頂蓋：如果沒有頂蓋或?TC，則為空
• Bottom Cap：如果沒有頂蓋或?BC，則為空。不適用于底座
• 已組裝：如果未組裝（膠合）或?A，則為空白，僅適用于?B、TC?或?BC

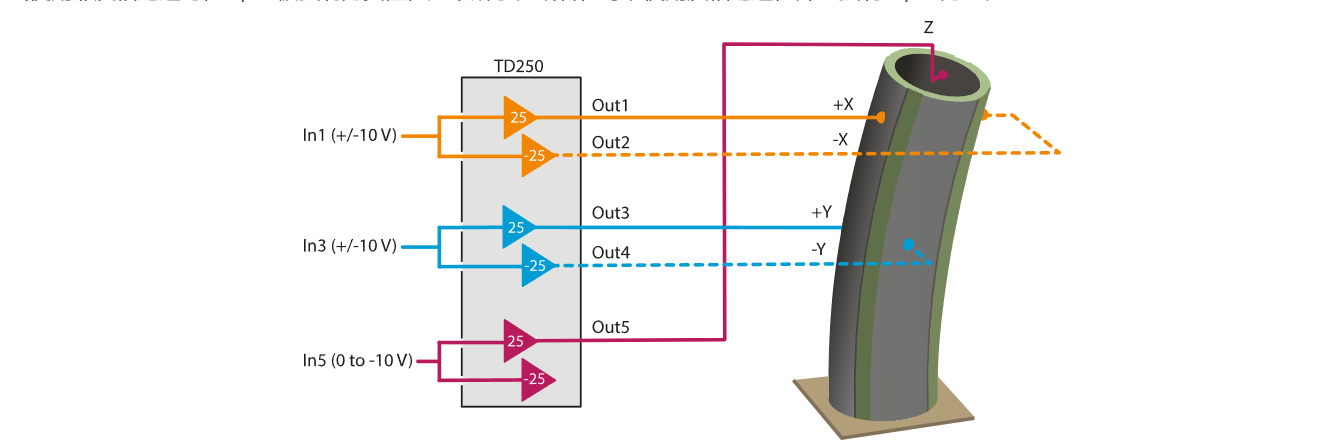

• Wiring：如果沒有布線，則為空。如果管布線僅可用于組件，則為 W。V?代表 垂直布線，不提供底座。H?代表 水平布線，不提供底座。
• 連接器：對于未端接的電線或?DSUB，為空。僅在選中 連線 選項時可用。
• Length：布線的長度（以米為單位）。僅在選中 連線 選項時可用。

示例 1

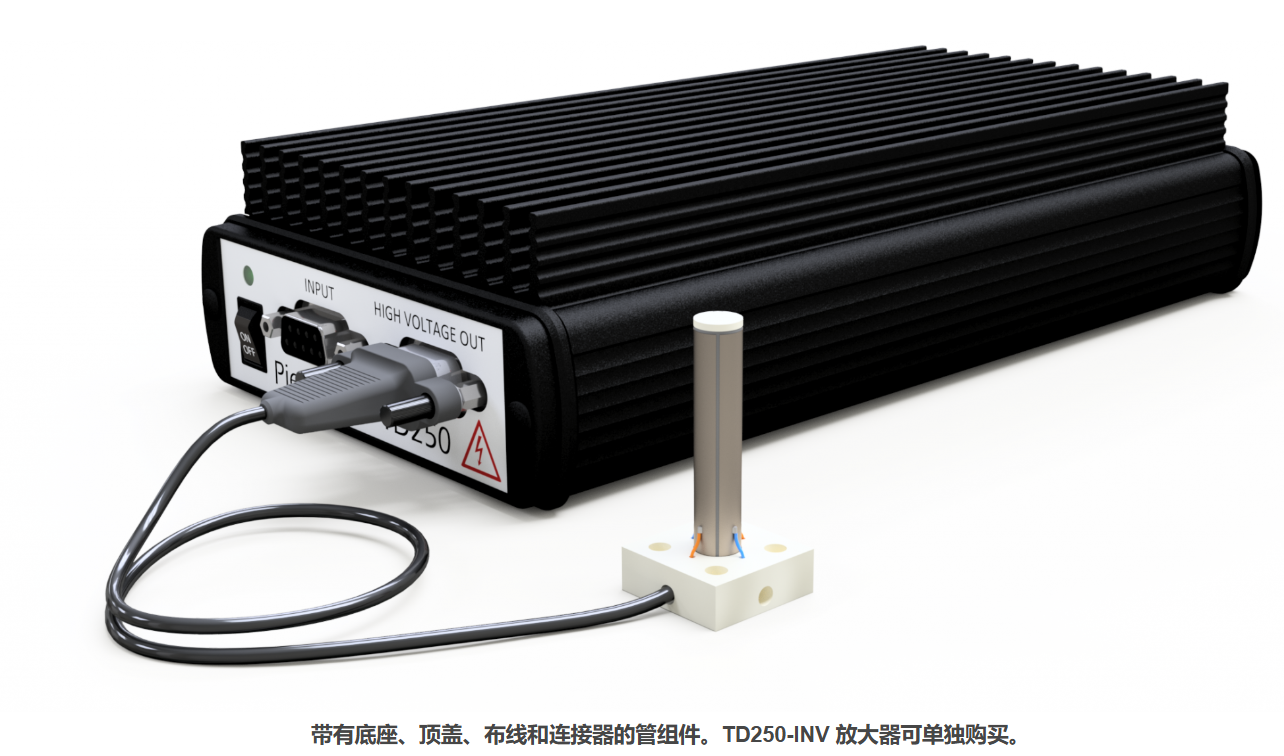

TB6006-S 管組裝在底座中，帶有頂蓋和 1 米長的 D-Sub 電纜：TB6006-S-B-TC-A-W-DSUB-L1

示例 2

具有 1 米無端接垂直布線的 TB6006-S 管：TB6006-S-V-L1

示例 3

帶底座和頂蓋但沒有組件或接線的 TB2006-S 管：TB2006-S-B-TC

焊接說明

可以使用導電環氧樹脂 （Circuitworks CW2400） 或焊料和松香助焊劑連接電線。

導電環氧樹脂具有柔韌的優點，無需加熱，因此沒有熱去極化的風險;然而，施工很耗時，并且需要小心以避免因溢出而短路。環氧樹脂推薦用于涉及全范圍偏轉循環的連續運行應用。

焊接比導電環氧樹脂更快、更容易，但需要小心以避免管子過熱。所需的材料和工具包括：

• 手套、護目鏡
• 帶鎳或銀電極的壓電管
• 絕緣電線，例如 AWG30 Kynar 絕緣線
• Superior Flux 67 或松香助焊劑，例如 Chemtronics CW8200
• 棉簽
• 60/40 Sn/Pb 0.5mm 焊錫絲，例如 Multicore 3096525-M
• 溫控烙鐵
• 異丙醇或丙酮

建議的步驟是：

1. 將電線的末端剝?nèi)?3-5 毫米，然后用焊料在電線上鍍錫。最后，將鍍錫線修剪到 2 毫米。
2. 用助焊劑潤濕棉簽并擦拭管上直徑為 2 mm 的區域，將少量助焊劑涂抹到所需的焊接點。潤濕更大的區域是可以的，但這往往會導致更大的焊點。
3. 將烙鐵溫度設置為 300C，最好使用溫度傳感器進行檢查。
4. 使用熱尖和焊料的短暫接觸，在管上沉積一個直徑為 2 mm 的焊點。
5. 使用短暫的觸點將鍍錫絲連接到焊點。
6. 用異丙醇或丙酮清除助焊劑。建議將異丙醇浴浸泡 10 分鐘，以幫助去除所有殘留物。
7. 戴手套作試管可避免在試管上留下指紋。

真空兼容性

壓電管不含任何脫氣材料，并且完全兼容真空。

低溫兼容性

PZT-5H 材料在低溫下效果良好。作為指導，位移靈敏度降低了 5 倍。然而，在低溫下，施加的電壓可以從 +/-250 V 增加到 +/-1000 V，這可以恢復大部分室溫偏轉，但需要高電壓。

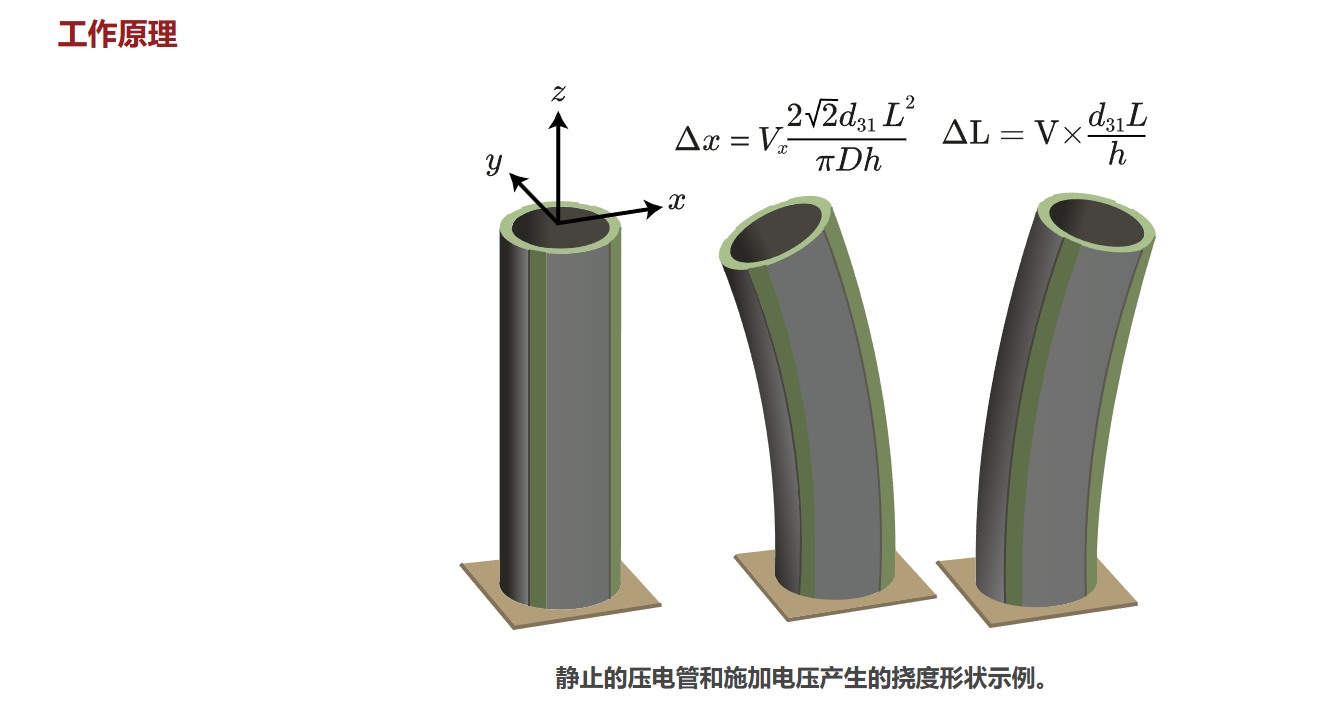

例如，TB5509 管的預測撓度為 66?μm施加的電壓為 +/-250 V。在低溫下，位移將降低到66?μm×0.2=13.2?μm.

但是，如果電壓增加到 +/-500 V，則偏轉約為66?μm×0.2×500250=26.4?μm.

如果電壓增加到 +/-1000 V，位移將約為66?μm×0.2×1000250=52.8?μm

選項 / OEM 定制

• 自定義尺寸和厚度
• 定制電極配置
• 定制布線安排/連接器
• 安裝平臺設計和制造

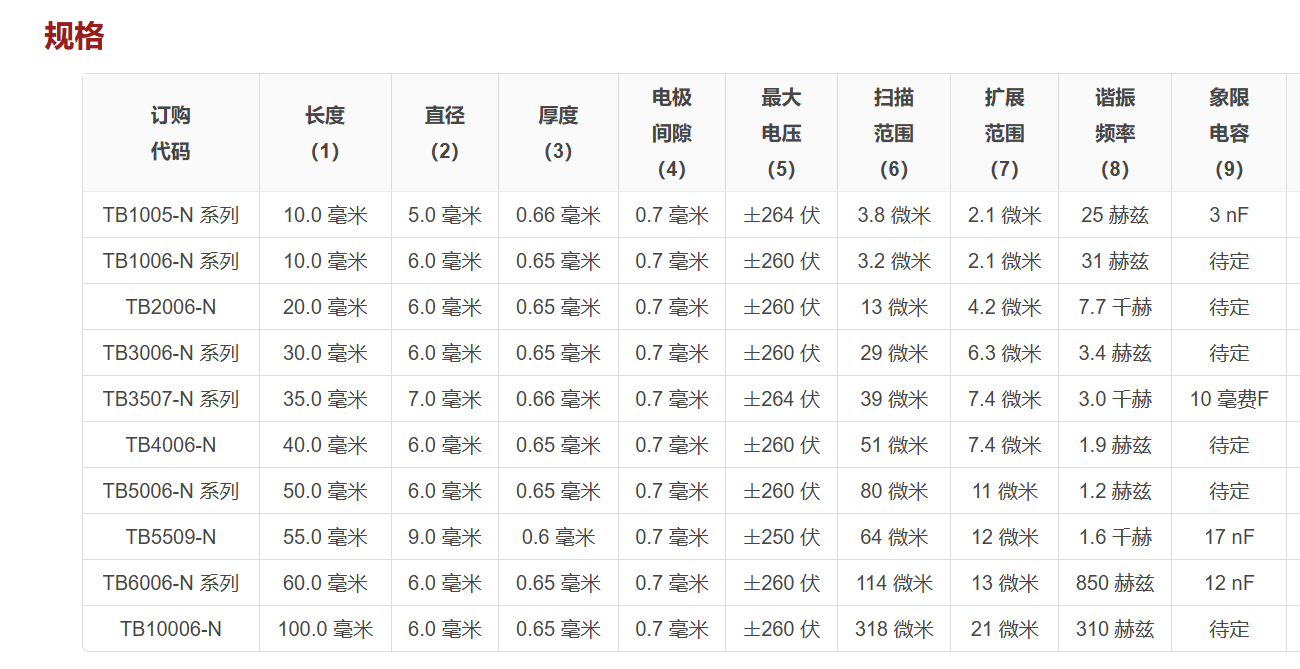

壓電特性

壓電材料類似于 PZT-5H 和 Navy Type VI。
