Piezodrive PD200X4 四通道功率放大器，適用于電光、超聲波、振動控制、納米定位系統和壓電電機等應用

PD200X4 四通道功率放大器

Piezodrive?PD200X4 四通道功率放大器是用于驅動壓電致動器和其他負載的四通道線性放大器。輸出電壓范圍可以是單極、雙極或不對稱的，從50V到200V。使用橋接負載的兩個通道可實現敢達+/-200V的電壓。有關可用輸出電壓范圍，請參閱技術規格表。用于獨立和橋接負載的前面板開關和專用連接器使四個獨立通道和兩個橋接通道之間的切換變得容易，電壓范圍加倍。

PD200X4?功率放大器可以驅動任何負載阻抗，包括無限電容負載；標準壓電致動器；兩臺彎絲機；以及需要偏置電壓的三線壓電彎曲器。可以使用與電源電壓相連的兩個輔助輸出或使用具有恒定DC偏移的放大器通道來生成偏置電壓。

一系列用戶控件和訂購選項可用于提供最大的應用程序靈活性。每個通道的直流偏移可以由前面板電位計控制，也可以選擇固定為零。使用兩個前面板電位計可以限制最大正負輸出電壓。前面板上的15針DSUB連接器包括輸入、電壓監測器、電流監測器、溫度測量、數字狀態輸出和數字關機輸入的信號。

輸出連接器包括用于獨立通道的BNC、用于橋接通道的LEMO 0B和插入式螺釘端子。PD200X4 四通道功率放大器適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。

PD200X4 四通道功率放大器規格取決于輸出電壓范圍，即正輸出電壓范圍和負輸出電壓范圍之間的差值。例如，輸出電壓范圍為-50V至+100V，輸出電壓跨度為150V（峰到峰）。

PD200X4 四通道功率放大器技術規格（每通道）
輸出電壓范圍 100 Vp-p 150 Vp-p 200 Vp-p
Peak 電流 2 A 2 A 2 A
RMS 電流 1.2 A 0.91 A 0.57 A
脈沖電流 (可選) 10.0 A 10.0 A 10.0 A
功率帶寬 470 kHz 310 kHz 230 kHz
增益 20 V/V (可定制)
斜率 150 V/us
信號帶寬 680 kHz
負載 Any
噪音 714 uV RMS (10uF Load, 0.03 Hz to 1 MHz)
保護 連續短路，過熱
電壓監測儀 1/20 V/V
電流監測儀 1 V/A
模擬輸入 +/-10 V , Zin = 33k, 保護電壓可達 +/-20V
輸出接口 BNC, Screw Terminals, LEMO 0B.302
電源 90 Vac to 250 Vac

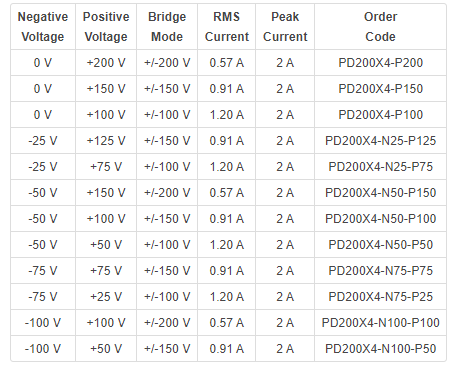

PD200X4 四通道功率放大器輸出電壓范圍：

訂購時指定輸出電壓范圍。標準電壓范圍和相關電流限制如下所示，更多選項可在產品手冊第18節中找到。PD200X4 四通道功率放大器具有用于減小正負輸出電壓范圍的前面板控制裝置，因此建議使用等于或略大于所需電壓的電壓。
