有關可用的輸出電壓范圍，請參閱規格表。前面板開關和用于獨立和橋接負載的專用連接器使您可以輕松地在四個獨立通道和兩個橋接通道之間切換，電壓范圍為兩倍。
PD200X4可以驅動任何負載阻抗，包括無限電容性負載，如堆疊致動器、標準壓電致動器、二線彎曲器和需要偏置電壓的三線壓電彎曲器。偏置電壓可以使用兩個連接到電源電壓的輔助輸出產生，或者使用具有恒定直流偏移的放大器通道產生。
提供一系列用戶控件和訂購選項，以提供最大的應用程序靈活性。每個通道的直流偏移可以由前面板電位計控制，也可以作為一個選項固定為零。使用兩個前面板電位計可以限制最大正負輸出電壓。前面板上的15針DSUB連接器包括輸入信號、電壓監視器、電流監視器、溫度測量、數字狀態輸出和數字關機輸入。
輸出連接器包括用于獨立通道的BNC、用于橋接通道的LEMO 0B和插入式螺釘端子。PD200X4適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。
| 電氣規格 | |||
| 輸出電壓范圍 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
| 峰值電流 | 2 A | 2 A | 2 A |
| 均方根電流 | 1.2 A | 0.91 A | 0.57 A |
| 脈沖電流 (可選) | 10.0 A | 10.0 A | 10.0 A |
| 功率帶寬 | 470 kHz | 310 kHz | 230 kHz |
| 增益 | 20 V/V (可定制增益) | ||
| 斜率 | 150 V/us | ||
| 信號帶寬 | 680 kHz | ||
| 負載 | Any | ||
| 噪音 | 714 uV RMS (10uF Load, 0.03 Hz to 1 MHz) | ||
| 保護 | 連續短路，過熱 | ||
| 電壓監測器 | 1/20 V/V | ||
| 電流監測器 | 1 V/A | ||
| 模擬輸入 | +/-10 V , Zin = 100k, protected up to +/-20V | ||
| 輸出連接器 | BNC, Screw Terminals, LEMO 0B | ||
| 工作電源 | 90 Vac to 250 Vac | ||
| 產品規格 | |
| 環境 | 0-40 C (32-104 F) 無冷凝濕度 |
| 尺寸 | 212 x 304.8 x 88 mm (8.35 x 12 x 3.46 in) |
| 重量 | 2 kg (4.4 lb) |

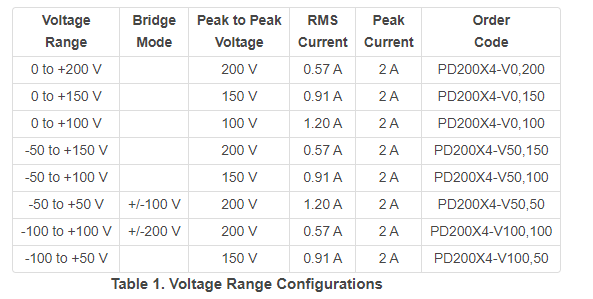

輸出電壓范圍
訂購時指定所需的輸出電壓范圍。輸出電壓范圍和相關的電流限制如下所示。建議電壓范圍等于或大于負載要求，因?yàn)榭梢允褂们懊姘蹇刂平档妥畲蠛妥钚≥敵鲭妷?/p>

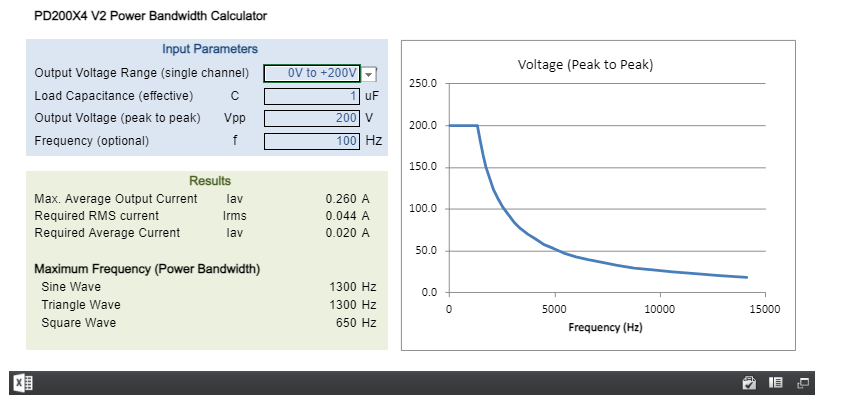

功率帶寬
“功率帶寬”是全輸出電壓下的最大頻率。當放大器輸出開路時，功率帶寬受到轉換速率的限制；然而，對于電容性負載，最大頻率受到均方根電流和負載電容的限制。
