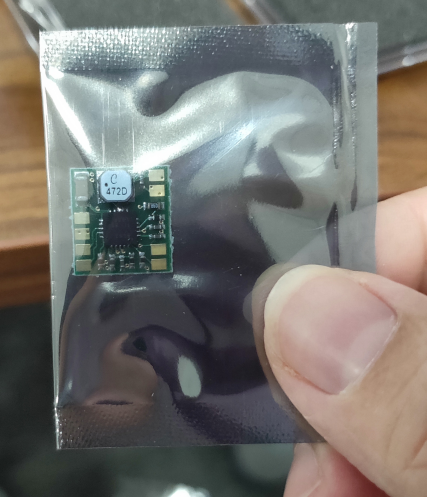

PDu100B 微型壓電驅動器 是一個完整的小型化電源和線性放大器驅動壓電驅動器。PDu100B 微型壓電驅動器 提供可變增益和偏移，可切換的電壓范圍，以及接地參考或差分輸入和輸出之間的選擇。PDu100B 微型壓電驅動器可驅動高達+/-100V的二線壓電致動器和彎曲器，以及高達+100V的三線壓電彎曲器和疊層致動器。應用包括壓電閥、電機、泵和低功率定位和操縱系統。

PDu100B 微型壓電驅動器 主要特點包括：
可選輸出電壓范圍100V、90V或60V
雙極或單極輸出
三線彎曲器執行器的偏置電源
峰值輸出電流：100mA
電源電壓：3V至5.5V
尺寸：25x40mm（1 x 1.5英寸）
質量：3克（0.1盎司）

放大器的操作如下圖所示。升壓變換器產生高壓軌，為一對互補放大器供電。單個輸出可用于驅動單極負載高達+100 V，或者兩個輸出均可用于產生±100 V。

輸入可在偏置為電源電壓一半的單極信號或雙極信號之間選擇。放大器增益為27.5，因此3.6 Vp-p輸入將產生100 Vp-p輸出。兩個放大器通道均偏置在輸出范圍的一半，例如，100 V范圍為50 V。
