PDu150CL 壓電陶瓷驅動器將高壓電源、精密應變調節電路、反饋控制器和超低噪聲放大器（26uvrms）整合到一個信用卡大小的封裝中。它為壓電驅動器的高分辨率開環或閉環控制提供了所有必要的功能，無論是否集成電阻應變傳感器。PDu150CL在高達80 kHz的頻率下產生高達300mA的輸出電流，噪音極低。PDu150CL可防止短路、平均電流過載和溫度過高。無源冷卻可用于低功耗應用，或在功耗大于5W時使用集成風扇。PDu150CL可以用四個M2.5螺釘安裝或直接安裝到主機主板（PDu150CL PCB）。PDu150CL可作為校準對購買，帶有SCL系列閉環堆棧執行器。
主要功率：
主要應用：半導體機械、掃描探針顯微鏡、光學、振動控制和納米定位等高要求的應用。
PDu150CL壓電驅動器主要技術參數：
| 電源 | +24 V (+/-10%) |
| 輸出電壓 | -30 V to +150 V |
| Peak 電流 | 300 mA |
| RMS 電流 | 235 mA |
| 功率帶寬 | 80 kHz (150 Vp-p) |
| 信號帶寬 | 180 kHz |
| 斜率 | 38 V/us |
| 增益 | 20 V/V |
| 輸入電阻 | 10 kOhm (閉環模式) |
| 輸入電阻 | 3.05 kOhm (開環模式) |
| 輸入偏移 | +/- 5 mV |
| 負載 | Unlimited |
| 輸出噪音 | 26 uV RMS (1 uF load, 0.03 Hz to 1 MHz) |
| 保護 | 短路、過流、溫度過高 |
| 靜態電流 | 100 mA (10 mA in shutdown) |
| 連接器 | 螺絲端子(AWG 20-30) |
| 尺寸 | 89 x 40 x 44 mm (L x W x H) |
| 工作環境 | -40C to 60C (-40F to 140F) |
| 重量 | 80 gram |
PDu150CL 壓電驅動器可用于開環或閉環模式。在開環模式下，輸入信號直接連接到功率放大器。請注意，放大器輸出使用一種新型的低噪聲差分結構，該結構不能接地，例如，接地示波器的地線。
在閉環模式下，輸入信號作為反饋回路的命令信號。應變信號來自于壓電陶瓷或結構上的電阻應變計。
傳感器連接

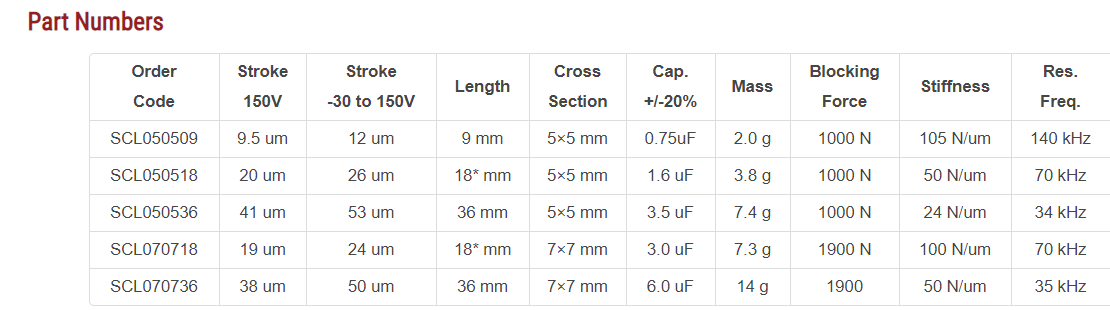

PDu150CL兼容單元件應變傳感器、半橋和全橋傳感器布置。PDu150CL可作為校準對購買帶有Piezodrive SCL系列閉環堆棧執行器。
