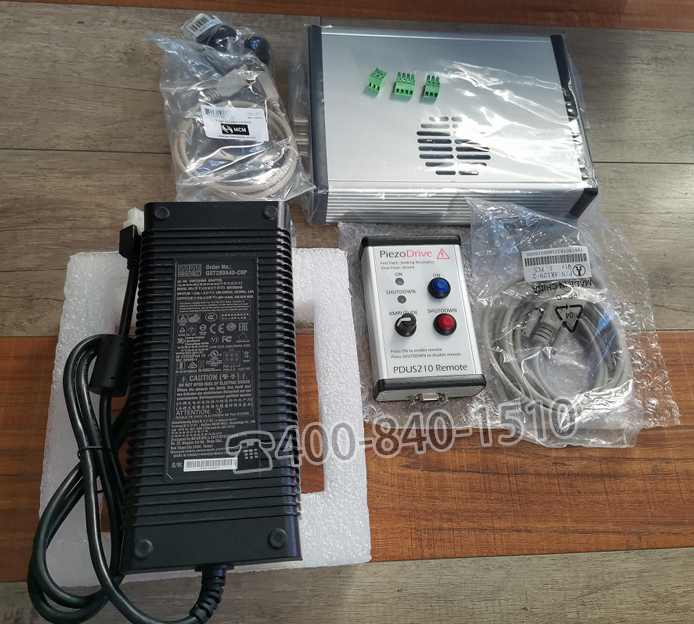

PDUS210超聲波壓電驅動器是驅動精密和高功率超聲致動器的完整解決方案。功能包括串聯或并聯諧振模式的高速諧振跟蹤、振幅控制以及阻抗和頻率響應測量等分析功能。PDUS210超聲波壓電驅動器非常適合OEM產品集成和實驗室用于研究和開發。應用領域包括超聲鉆削、醫療器械、牙科器械、超聲檢測、液體空化和汽化。
PDUS210超聲壓電驅動器通過USB和附帶的軟件包進行控制。RS485接口還提供了一種直接的方法來控制和監控放大器，用于自動測試和OEM應用。
PDUS210 壓電驅動器產生純正弦波輸出，其避免了驅動諧波對二次諧振模式的激勵。這使其非常適合在電并聯諧振或“反諧振”下工作。該工作點接近機械共振頻率，但對負載損耗的變化不太敏感，這在需要恒定振幅的精密加工應用中很有用。
PDUS210超聲波壓電驅動器的標準輸出電壓范圍為17 Vrms至282 Vrms，電流范圍為0.7 Arms至11 Arms。這些范圍是優化負載阻抗范圍從1.5歐姆到400歐姆在共振。對于研究和開發應用，可重構版本（PDUS210-FLEX）可用，該版本使用外部輸出匹配變壓器，以允許在任何可用的輸出電壓范圍內運行。

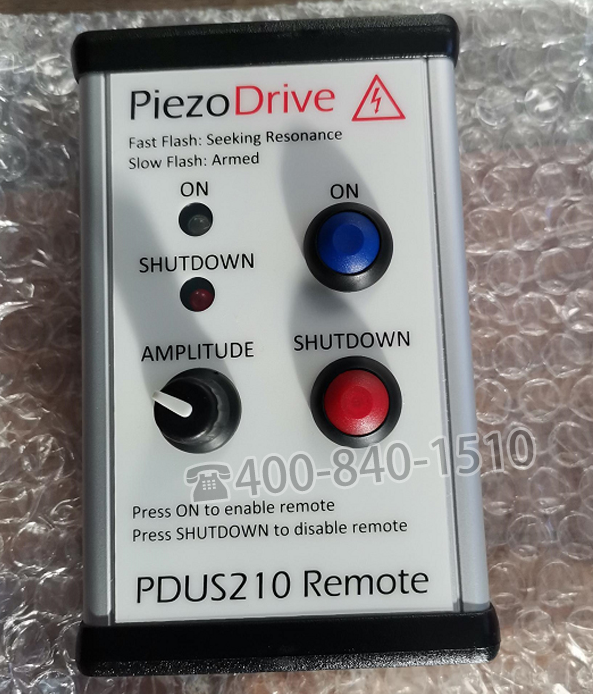

| 規格 | 參數 | 備注 |
| 輸出電壓 | 0 – 800 Vp-p | 請看標準電壓范圍 |
| 最大輸出電流 | 0 – 32 Ap-p | 請看標準電壓范圍 |
| 負載阻抗 | 1 Ohm – 5 kOhm | 請看標準電壓范圍 |
| 輸出波形 | 正弦波 | |
| 直流輸出電壓 | 0 | 直流偏移（可能的） |
| 輸出隔離 | 隔離或接地 | |
| 最大輸出功率 | 210 W | 具有最佳負載阻抗 |
| 內部功耗 | 130 W | 最大 |
| 頻率 | 參看下表 | 6kHz至500kHz（修改） |
| 電源 | 48 V, 280 W | |
| 控制器 | 相位跟蹤、電流控制、功率控制 | 2ms頻率更新率，共振或反共振 |
| 接口 | USB and RS485 | |
| 數字 IO | 4 DIO | 用于手動控制 |
下表列出了每個型號變型的規格，包括：最大輸出電壓、最大輸出電流、最佳負載阻抗和建議的頻率范圍。
| 訂貨號 | 最大電壓 V，pk-pk |
最大電壓 V，RMS |
最大電流 安培，pk-pk |
最大電流 安培，RMS |
優化負載阻抗（Ohms） | 負載范圍 Ohms* |
頻率 kHz |
| PDUS210-800 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| PDUS210-600 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| PDUS210-400 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| PDUS210-200 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| PDUS210-175 | 175 | 62 | 9.1 | 3.2 | 19.1 | 12 – 40 | 10-100 |
| PDUS210-100 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| PDUS210-50 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
PDUS210-FLEX規格
PDUS210-FLEX與標準PDUS210相同，只是它需要使用提供的電纜在放大器和傳感器之間連接一個外部變壓器。這允許用戶通過改變外部變壓器在不同的輸出電壓范圍之間切換。有關說明，請參閱PDUS210-FLEX操作一節。
PDUS210-FLEX必須與至少一個外部變壓器一起購買。可用的零件號和規格為：
| Order Code | Turns Ratio |
Voltage pk-pk |
Voltage RMS |
Amps pk-pk |
Amps RMS |
Optimal Load Ohms |
Load Range Ohms* |
Frequency kHz |
| TX210-800 | 18.18 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| TX210-600 | 13.64 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| TX210-400 | 9.09 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| TX210-200 | 4.55 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| TX210-175 | 3.98 | 175 | 62 | 9.1 | 3.2 | 19.1 | 12 – 40 | 10-100 |
| TX210-100 | 2.27 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| TX210-50 | 1.14 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
還提供包含六個變壓器（從17Vrms到282Vrms）的套件（TX210-Kit1）。這包括以下輸出電壓范圍：17、35、70、141、212和282 Vrms。
| 規格 | Value | Notes |
| 輸入連接器 | 插入式螺紋 | 提供連接電纜 |
| 輸出連接器 | 與PDUS210相同 | 參見“前面板”部分 |
| 變壓器尺寸 | 104 x 57 x 51 mm | L x W x H |
| 重量 | 0.2 kg |
