SR系列150V壓電環堆疊執行器
PiezoDrive SR環疊是具有真空兼容聚合物涂層和大中心孔徑的高性能多層執行器。SR環疊非常適合PiezoDrive放大器和驅動器模塊系列。應用程序包括：光學，顯微鏡，納米定位和精密加工。
技術指標
| 訂購 代碼 |
范圍 +/- 10％ |
長度 | 外徑 | ID | 帽。 +/- 20％ |
阻擋 力 |
剛性 | 共振 頻率 |
彌撒 |
| SR080410 | 14um | 10毫米 | 8毫米 | 4.5毫米 | 0.8uF的 | 1300N | 130N /微米 | 150kHz的 | 3.0克 |
| SR080418 | 28um | 18毫米 | 8毫米 | 4.5毫米 | 1.6uF的 | 1300N | 65N /微米 | 83kHz的 | 5.0克 |
| SR120610 | 14um | 10毫米 | 12毫米 | 6毫米 | 2.4uF | 3000N | 220N /微米 | 150kHz的 | 6.7克 |
| SR120620 | 30um | 20毫米 | 12毫米 | 6毫米 | 5.0uF | 3000牛 | 100N /微米 | 75kHz的 | 12.9克 |
安裝

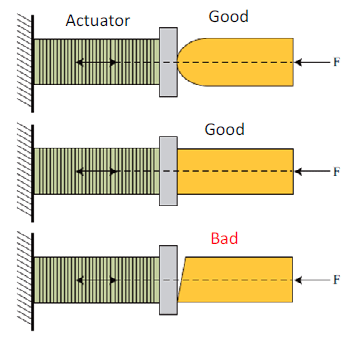

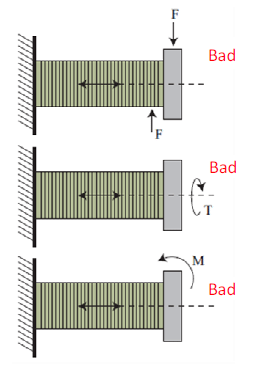

堆棧執行器不應承受明顯的拉伸載荷，不均勻分布的載荷，離軸載荷，彎矩或扭矩。
建議的最大拉伸載荷為鎖模力的10％。在需要雙向力或高速運動的應用中，建議使用大于最大拉伸載荷的預載荷。這保證了致動器始終處于壓縮狀態。推薦的最大預緊力是阻滯力的50％。
連接線
所有連接線均為100mm AWG26 PTFE絕緣電線。其他長度可根據要求提供。紅色表示正極。
真空相容性
SR執行器配有與真空兼容的UV固化清漆涂層，可滿足NASA SP-R-0022A的除氣要求。
選項/ OEM定制
- 自定義范圍和尺寸
- 定制接線/連接器
- 預載或機械放大器機構
壓電特性
壓電材料類似于PZT-5H和海軍VI型。
| 屬性 | 符號 | 值 | 單元 |
|---|---|---|---|
| 壓電常數 | d?33 | 600 | 10?-12?m / V |
| d?31 | -270 | 10?-12?m / V | |
| 克33 | 19.4 | 10?-3?Vm / N | |
| 克31 | -9.2 | 10?-3?Vm / N | |
| 機電 耦合系數 |
??p | 0.65 | 不適用 |
| ??? | 0.37 | 不適用 | |
| 鉀31 | 0.38 | 不適用 | |
| 頻率常數 | ??p | 1980 | 赫茲-米 |
| ??? | 1950年 | 赫茲-米 | |
| N?31 | 1450 | 赫茲-米 | |
| 彈性常數 | Y?33 | 5.3 | 10?10牛頓/米2 |
| Y?11 | 7.2 | 10?10牛頓/米2 | |
| Q因子 | 質量 | 80 | 不適用 |
| 介電常數 | e?33?? e?0 | 3500 | @ 1 kHz的 |
| 耗散系數 | tanδ | 2.5 | ％@ 1 kHz |
| 居里溫度 | ??? | 220 | C |
| 密度 | ρ | 7.8 | 克/厘米3 |
