BA 系列彎曲器促動器是以并聯配置極化的壓電雙晶片促動器。外表面涂有絕緣樹脂涂層，以保護致動器并消除電氣故障。執行器可以采用三線或雙線配置接線，如下圖所示。
Specifications
| Order Code |
Deflection |
Blocked Force |
Dimensions |
Thickness |
Free Length |
Voltage
|
AC Voltage |
Cap. |
Stiffness | Res. Freq. |
Mass | ||
| BA3502 | 0.7 mm | 0.08 N | 35 x 2.5 mm | 0.8 mm | 28 mm | +150 V | +/-90 V | 20nF | 220 N/m | 230Hz | 0.3 g | ||
| BA4902 | 1.3 mm | 0.07 N | 49 x 2.1 mm | 0.8 mm | 42 mm | +150 V | +/-90 V | 28nF | 100 N/m | 140Hz | 0.4 g | ||
| BA3610 | 0.85 mm | 0.20 N | 36 x 10 mm | 0.8 mm | 29 mm | +150 V | +/-90 V | 90nF | 482 N/m | 290Hz | 1.5 g | ||
| BA4010 | 1.1 mm | 0.18 N | 40 x 10 mm | 0.8 mm | 33 mm | +150 V | +/-90 V | 100nF | 327 N/m | 250Hz | 1.7 g | ||
| BA5010 | 1.5 mm | 0.3 N | 50 x 10 mm | 0.8 mm | 43 mm | +150 V | +/-90 V | 125nF | 400 N/m | 200Hz | 2.1 g | ||
| BA6020 | 2.6 mm | 0.3 N | 60 x 20 mm | 0.8 mm | 53 mm | +150 V | +/-90 V | 300nF | 230 N/m | 60Hz | 5 g |
規格說明：
- 撓度：使用偏置單極（三線）方法以全電壓驅動時尖端的峰峰值偏轉。使用雙極（AC，兩線）驅動方式可以稍微偏轉一些。這也是彎曲器應經歷的推薦最大撓度。如果超過此值，使用壽命將縮短，如果彎曲機的偏轉超過建議偏轉的兩倍，則會發生機械故障。
- 阻擋力：?使用三線驅動方法，當限制移動時，在尖端產生的最大力。或者，在施加最大電壓時將撓度減小到零所需的力。這也是彎曲機應承受的最大推薦力。在靜止時，在施加零電壓的情況下，該值的力將使彎曲器偏轉 Deflection/2。
- 尺寸：彎曲機和電極的總外部尺寸
- 厚度：?彎曲器厚度，包括保護涂層
- 自由長度：安裝后應可自由移動的推薦長度
- 電壓：?使用偏置單極（三線）驅動方法施加的最大直流電壓，請參閱電氣連接。等于最大直流偏置電壓。
- 交流電壓：?使用單極（雙線）驅動方法施加的交流電壓的最大幅度，請參閱電氣連接。
- 電容：兩側并聯的電容。該值應用于計算三線或并聯配置中所需的電流。容差為 +/-30%
- Resonance Frequency（諧振頻率）：?第一種彎曲模式的諧振頻率，使用推薦的自由長度安裝條件和無負載質量。
電氣連接

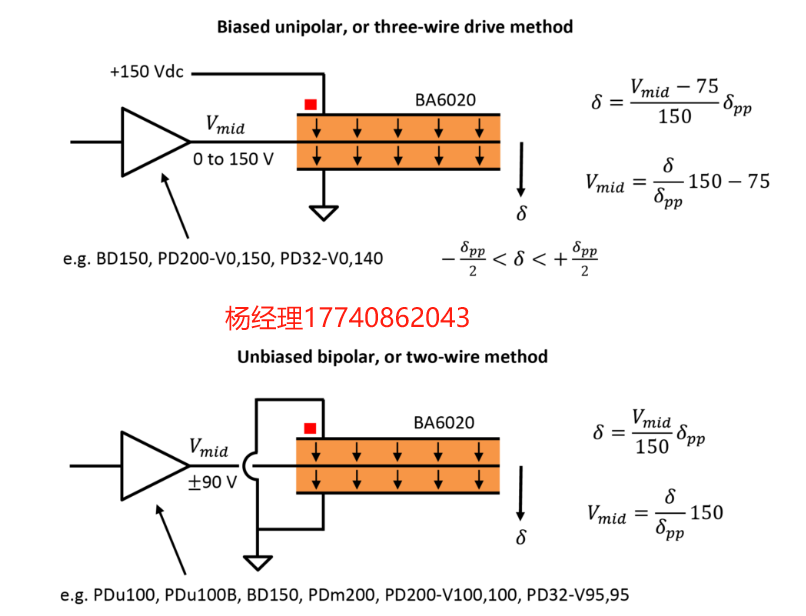

驅動 BA 系列彎管機的推薦方法如下所示。這些建議適用于任何額定電壓為 150V 的并聯極兩層彎曲器致動器。
三線方法（偏置單極驅動方法 [1]）只需要正電壓，并在兩個壓電層上產生正電場。最大向下?lián)隙?/span>δ=δpp/2在以下情況下實現Vm我d=150和最大向上偏轉δ=?δpp/2在以下情況下實現Vm我d=0.這種方法的優點是只需要一個電源極性。缺點包括恒定的直流電場，可能會吸引污染并最終為泄漏電流創建路徑，并且頂部電極連接到高壓，這在某些應用中可能不是最佳安全選項。合適的放大器模塊包括 BD150 和 MX200（150V 配置）。全封閉放大器包括用于通用應用的 PD200-V0,150 或用于多達 32 個通道的 PD32-V0,140。
雙線方法（雙極驅動方法 [1]）需要兩個電源，并在壓電層上產生正電場和負電場。由于與偏置單極方法相比，電壓擺幅較大，因此最大偏轉和力略高。在以下情況下實現最大向下?lián)隙?/span>Vm我d=90并且在以下情況下實現最大向上偏轉Vm我d=?90.優點包括：兩個外部電極都可以接地，并且靜止時伸長率和電場為零。一些放大器，如 PDm200、PD200-V100,100 和 PD32-V95,95 自然會產生 +/-90V 輸出;但是，如果不需要接地，也可以使用單電源放大器。PDu100、PDu100B 和 BD150 專為不需要接地連接的應用而設計。
對于大多數應用，建議使用雙線雙極驅動器。為了最大限度地延長使用壽命，最大直流電壓可以限制為 +/-75V，這與具有 +150V 偏置電壓的三線配置具有相同的偏轉。如果接地連接不是必需的，PDu100 和 PDu100B 是低頻應用的良好啟動選擇，因?yàn)樵谶@些應用中，噪聲不是一個問題。使用 BD150 或 MX200 驅動器可以實現更高的電流和速度。接地的外部電極可與 PDm200、PD200-V100,100 或 PD32-V95,95 一起使用。
可以使用導電環氧樹脂 （Circuitworks CW2400） 或標準焊料和松香助焊劑連接電線。使用助焊劑后，建議使用 300C 烙鐵進行 1 秒接觸。正極端子由紅色條紋表示。
安裝
雙晶片促動器可以使用軟夾安裝，也可以使用 Araldite 等粘合劑粘合到底座上。當夾緊表面使用橡膠等軟材料時，使用壽命最長。BA3502 的推薦夾緊長度為 2mm，其他尺寸的推薦夾緊長度為 5mm。
