SA 堆棧促動器是高性能壓電堆棧促動器，具有環氧樹脂涂層，可改善機械和濕度保護。SA 促動器與 PiezoDrive 放大器和驅動器模塊系列相匹配。應用包括：納米定位、顯微鏡、精密加工、振動控制、液壓泵、閥門和光學。
Specifications
| Order Code |
Range +/-10% |
Length (1) |
Cross Section |
Cap. +/-20% |
Mass | Blocking Force |
Stiffness | Res. Freq. |
|||
| SA030305 | 5.6um | 5mm | 3x3mm | 140nF | 0.53g | 330N | 80N/um | 300kHz | |||
| SA030310 | 14um | 10mm | 3x3mm | 300nF | 1.1g | 330N | 33N/um | 150kHz | |||
| SA030318 | 25um | 18mm | 3x3mm | 500nF | 2.0g | 330N | 18N/um | 83kHz | |||
| SA050510 | 14um | 10mm | 5x5mm | 630nF | 2.0g | 900N | 108N/um | 150kHz | |||
| SA050520 | 31um | 20mm | 5x5mm | 1.8uF | 4.0g | 900N | 41N/m | 74kHz | |||
| SA050536 | 56um | 36mm | 5x5mm | 4.3uF | 7.1g | 900N | 28N/um | 42kHz | |||
| SA070718 | 28um | 18mm | 7x7mm | 4.1uF | 7.0g | 1800N | 120N/um | 83kHz | |||
| SA070742 | 70um | 42mm | 7x7mm | 10uF | 15g | 1800N | 51N/um | 36kHz |
1） 長度公差為 +/-0.05 mm
外部絕緣
SA 致動器可配備熱塑性套管，提供額外的機械保護并隔離電極觸點。對于此選項，請?jiān)诹慵幪?hào)中添加“-B”，例如“SA050510-B”。最低訂購量和交貨時間適用。
安裝

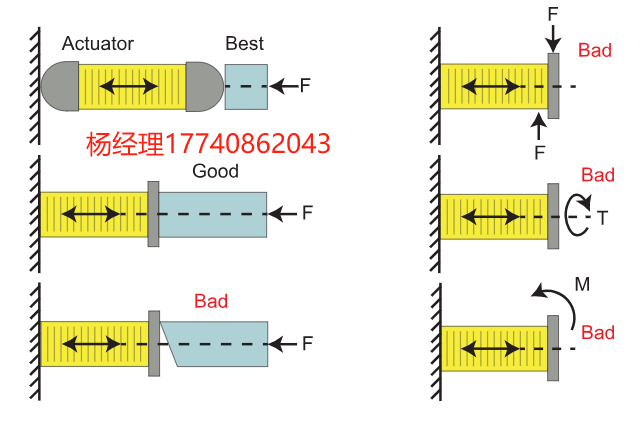

堆棧執行器不應承受較大的拉伸載荷、分布不均的載荷、離軸載荷、彎矩或扭矩。為了減少安裝誤差，可以使用陶瓷或不銹鋼球端將堆棧執行器連接到負載。還推薦使用彎曲機制。
合適的膠粘劑氰基丙烯酸酯，例如強力膠凝膠，以及通用的雙組分環氧樹脂，例如 Loctite 3430。在需要散熱或在高溫下運行的應用中，建議使用 Loctite 9466。
最大推薦拉伸載荷為鎖緊力的 10%。在需要雙向力或高速運動的應用中，建議使用大于最大拉伸載荷的預緊力。這保證了促動器始終處于壓縮狀態。建議的最大預緊力為鎖緊力的 50%。
球頭

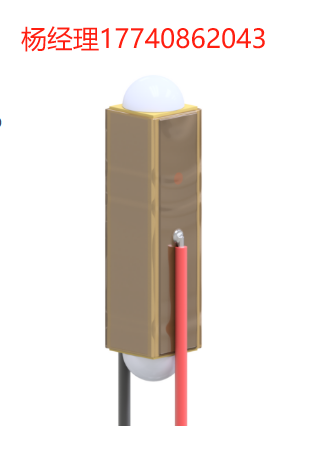

PiezoDrive 堆疊式促動器可配備陶瓷球頭，以改善負載分配，簡化安裝，并減少使用過程中的彎矩。可以通過在訂貨代碼中添加以下后綴之一來指定一個或兩個球頭：-TBE（頂部球端）、-BBE（底部球端）或 -2BE（兩個球端）。例如 SA070718-2BE。
| Actuator Width |
Ball End Diameter |
Additional Length |
| 3 mm | 3 mm | 3?mm |
| 5 mm | 5 mm | 5?mm |
| 7 mm | 6.5 mm | 6.5?mm |
