BD 系列微型驅動器模塊包含一個高壓電源和兩個線性放大器通道。各個通道可以驅動高達 +300V 的壓電致動器，也可以組合成高達 +/-300V 的單個輸出。反相選項允許這些模塊驅動 2 線和 3 線壓電彎曲器執行器。
3V 輸入范圍、快速響應和高峰值電流適合高速閥、機器人致動器、非諧振壓電電機和運動控制應用等應用。
BD 系列模塊包括全面的過載保護，并配有螺絲端子或 PCB 安裝引腳。
電壓范圍
| Variant | Output Voltage |
Differential Output |
Gain | Peak Current |
RMS Current |
|
| BD300 | 300 V | +/- 300 V | 101 | 50 mA | 11 mA | |
| BD250 | 250 V | +/- 250 V | 83.6 | 59 mA | 13 mA | |
| BD200 | 200 V | +/- 200 V | 67.7 | 73 mA | 16 mA | |
| BD150 | 150 V | +/- 150 V | 51.0 | 95 mA | 21 mA |
操作
這些模塊包含一個高壓 DC-DC 轉換器和兩個線性放大器通道。最大輸出電壓范圍為 +150V 至 +300V。最小輸出電壓約為 +3V，這是因為推挽式輸出電路無法精確達到零伏。
由于最小輸出限制為大約 +3V，因此最小有用輸入電壓約為 +3V/增益。例如，BD300 的最小有用輸入電壓為 300V/101 = 30 mV。為簡單起見，以下應用程序示例中不考慮此限制。

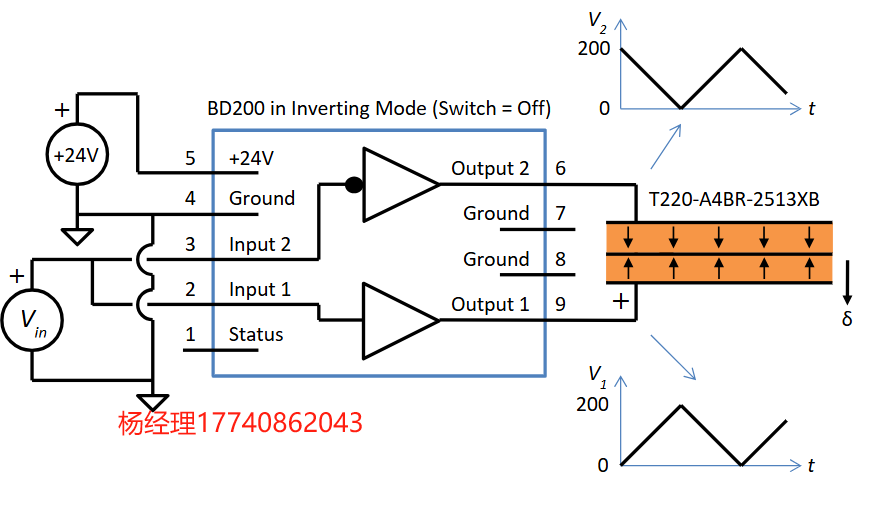

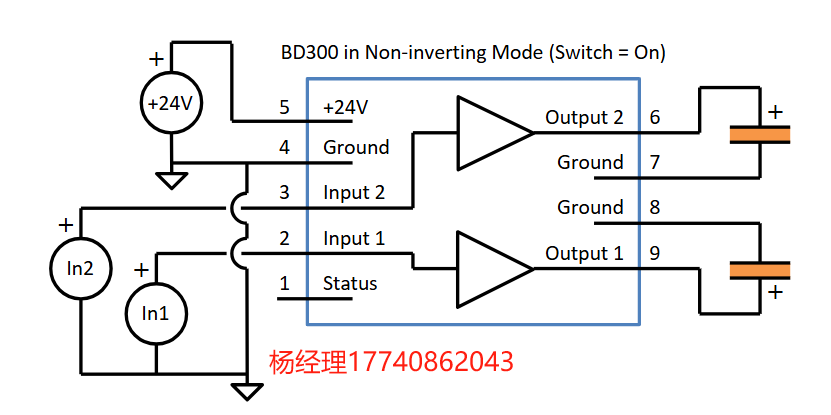

通道 2 可以在與通道 1 相同的同相配置 （on） 或反相配置 （off） 之間切換，這在驅動三個線彎曲器或創建單個差分輸出時很有用。
