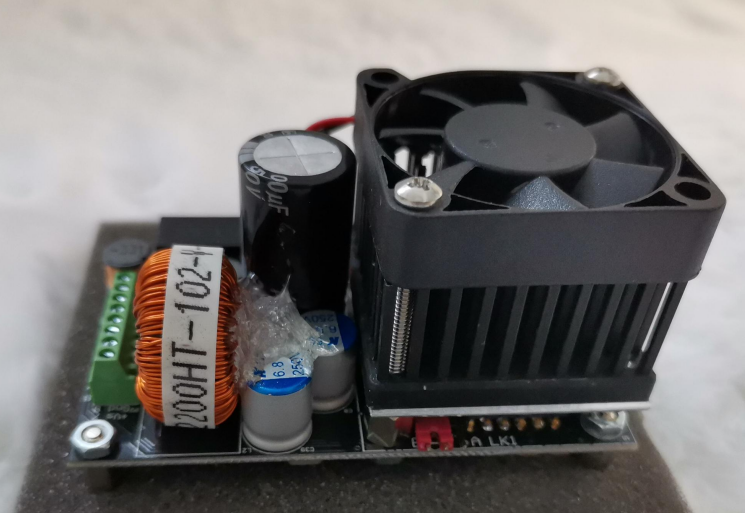

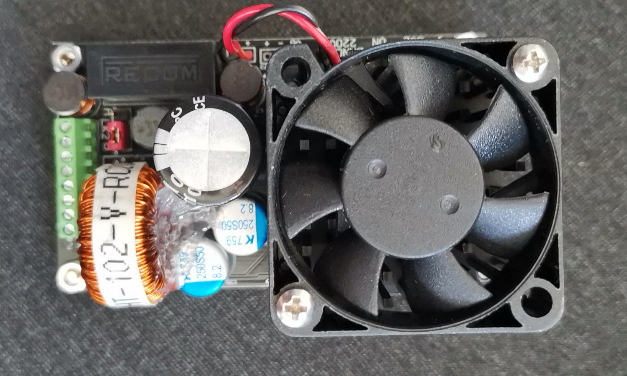

MX200是用于驅動壓電促動器的電源和高性能線性放大器模塊。MX200可以驅動疊堆陶瓷、標準壓電致動器、兩線壓電彎曲片以及需要偏置電壓的三線壓電彎曲片。在高達100 kHz的頻率下產生高達1Amp的輸出電流。

MX200具有短路保護，平均電流過載保護和欠壓保護。 MX200可以用作獨立模塊，也可以用四個M3螺釘安裝到底座上。 PCB安裝版本（MX200-PCB）隨附有用于直接安裝到主機主板上的接頭。

\?

升壓轉換器產生高壓供電和負軌。輸出電壓范圍可以設置為+ 100V，+ 150V或+ 200V。高壓放大器具有增益為20的差分輸入和10 V的輸入電壓范圍。負輸入可以接地或差分源。它不應懸空。負載連接在輸出和地面之間。偏置電壓輸出用于三線雙壓彎曲片。
