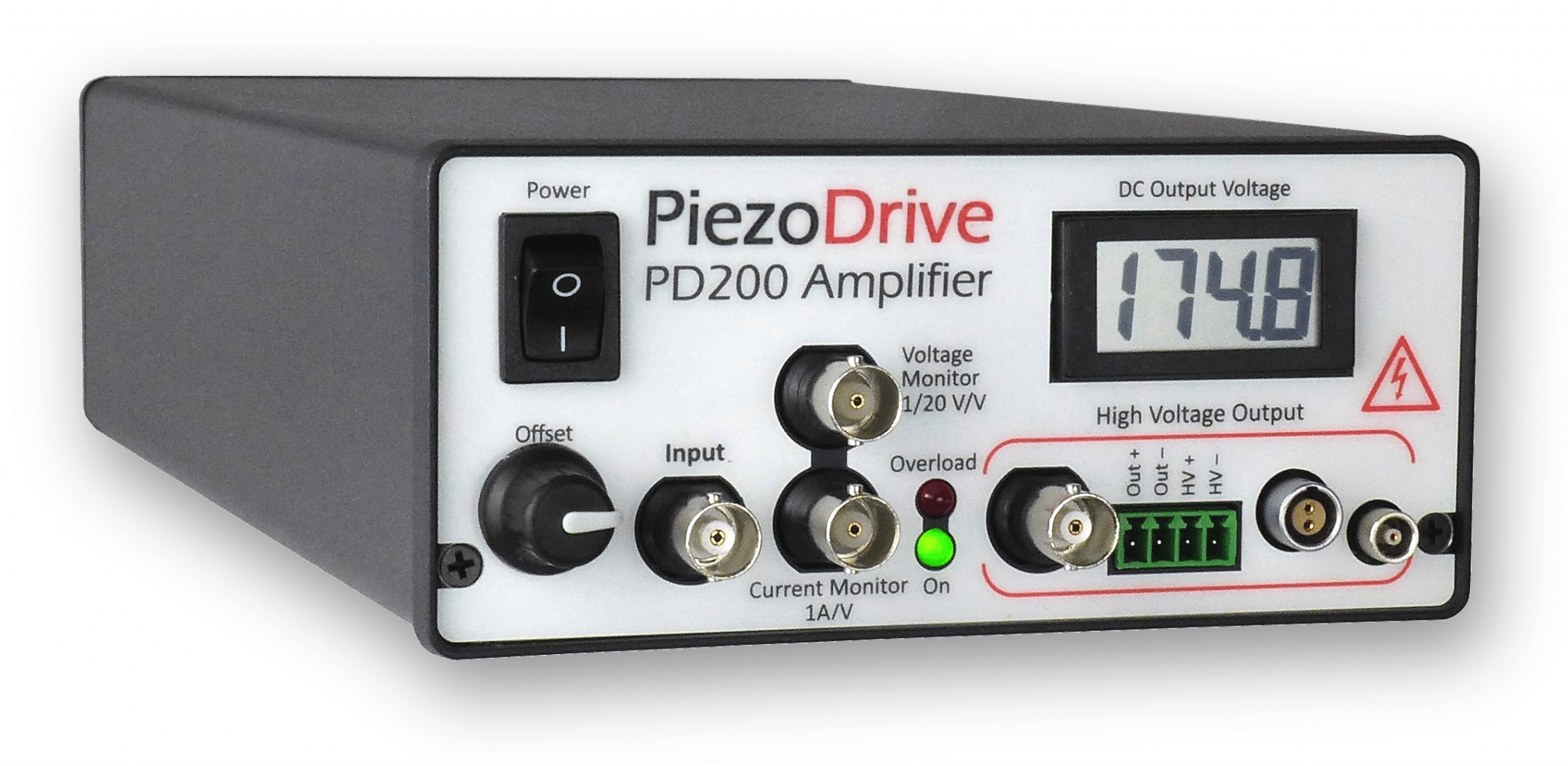

Piezodrive PD200壓電驅動器 60W電壓放大器 壓電驅動器 驅動壓電致動器

Piezodrive PD200壓電驅動器 是一種寬帶低噪聲線性放大器，用于驅動壓電致動器和其他負載。輸出電壓范圍可以是50V至200V的單極性，雙極性或非對稱電壓。在橋接配置中，最高可達到+/- 200V。 PD200可以驅動任何負載阻抗，包括無限的電容性負載，例如堆棧促動器；標準壓電致動器；兩個彎曲機；以及需要偏置電壓的三線壓電彎曲機。

配置選項包括電壓范圍，極性和輸出電流。電壓范圍也可以通過兩個用戶可訪問的電位計來限制。 PD200電壓放大器 適用于各種應用，包括電光，超聲，振動控制，納米定位系統和壓電馬達。

有四個輸出連接器，包括Lemo 00，Lemo 0B，BNC和螺釘端子，可直接連接到幾乎任何市售的壓電致動器。后面板連接器還提供溫度輸出，過載監控器和外部停機輸入。

Piezodrive PD200壓電驅動器技術規格

輸出電壓范圍 100 Vp-p 150 Vp-p 200 Vp-p
RMS電流 1.2 A 0.91 A 0.57 A
脈沖電流 10.0 A 10.0 A 10.0 A
功率帶寬 470 kHz 310 kHz 230 kHz
增益 20 V/V
壓擺率 150 V/us
信號帶寬 680 kHz
最大功率 60 W Dissipation
負載 Any
噪音 714 uV RMS (10uF Load, 0.03 Hz to 1 MHz)
保護 Continuous short-circuit, thermal
電壓監測 1/20 V/V (BNC)
電流監測 1 V/A (BNC)
模擬輸入 +/-10V (BNC, Zin = 27k)
輸出連接器 LEMO 0B, LEMO 00, Screw Terminals, BNC
電源 90 Vac to 250 Vac
Piezodrive PD200電壓放大器尺寸
環境 0-40 C (32-104 F) Non-condensing humidity
尺寸 275 x 141 x 64 mm (10.8 x 5.5 x 2.5 in)
重量 1 kg (2.2 lb)

Piezodrive PD200電壓放大器輸出電壓范圍

訂購時指定了所需的輸出電壓范圍。 默認輸出范圍是0V至+ 200V（PD200-V0,200）。 下面列出了可用的電壓范圍和相關的電流限制。 也可以對電壓范圍進行微調，請參閱下面的“電壓極限”。

Voltage Range RMS Current Peak Current Order Code
0 to +200 0.57 A 2 A PD200-V0,200
0 to +150 0.91 A 2 A PD200-V0,150
0 to +100 1.20 A 2 A PD200-V0,100
0 to +50 1.20 A 2 A PD200-V0,50
-50 to +150 0.57 A 2 A PD200-V50,150
-50 to +100 0.91 A 2 A PD200-V50,100
-50 to +50 1.20 A 2 A PD200-V50,50
-100 to +100 0.57 A 2 A PD200-V100,100
-100 to +50 0.91 A 2 A PD200-V100,50

?
