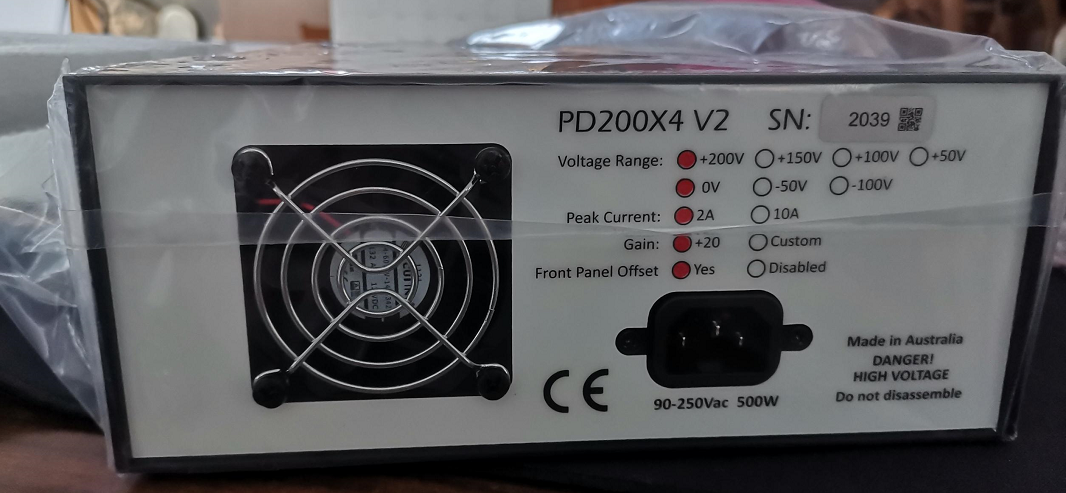

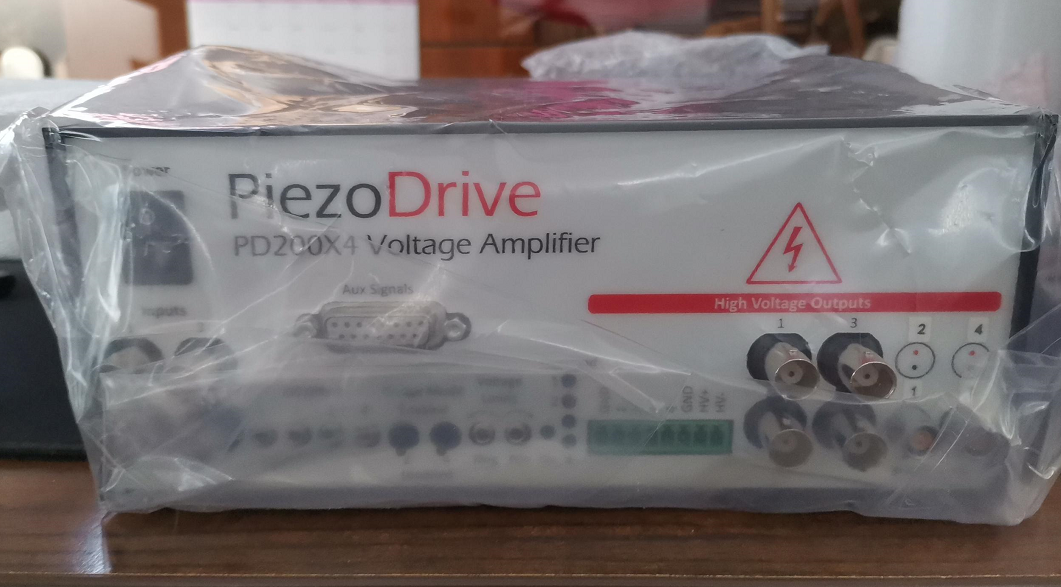

PD200X4是一種四通道功率放大器，用于驅動壓電致動器和其他負載。輸出電壓范圍可以是單極、雙極或不對稱的，從50V到200V。使用帶有橋接負載的兩個通道可以達到+/-200V。有關可用的輸出電壓范圍，請參閱規格表。前面板開關和用于獨立和橋接負載的專用連接器使您可以輕松地在四個獨立通道和兩個橋接通道之間切換，電壓范圍為兩倍。

PD200X4可以驅動任何負載阻抗，包括無限電容負載，如堆棧驅動器；標準壓電致動器；兩臺線材彎曲器；三線彎曲器需要偏置電壓。偏置電壓可以使用兩個連接到電源電壓的輔助輸出產生，或者使用具有恒定直流偏移的放大器通道產生。

PD200X4 壓電驅動器適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。

輸出電壓范圍

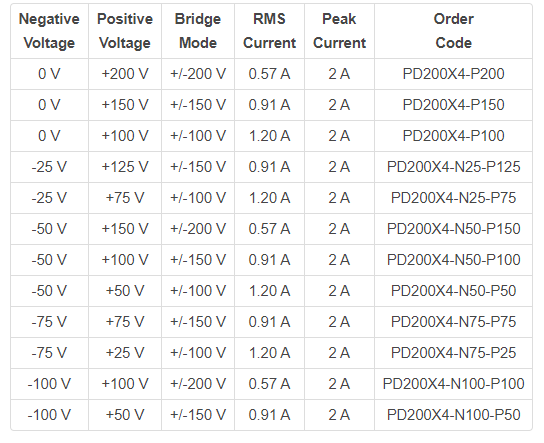

訂購時指定輸出電壓范圍。標準電壓范圍和相關電流限制如下所示，更多選項可在產品手冊第18節中找到。PD200X4具有用于減小正負輸出電壓范圍的前面板控制裝置，因此建議使用等于或略大于所需電壓的電壓。
