Piezodrive PD32 32通道壓電驅動器，驅動大型壓電致動器陣列32通道放大器， 適用于光學、聲束成形、材料測試、天文學、超聲波和振動控制等應用

Piezodrive PD32 32通道壓電驅動器

Piezodrive PD32 32通道壓電驅動器是一款高帶寬、低噪聲放大器，可驅動多達 32 個壓電驅動器。電壓范圍可配置為 +50V 至 +/-140V，包括非對稱電壓范圍，例如 -20V 至 +120V。 PD32 可與常見的多通道 DAC 卡無縫協作，并且易于與 LabView 和 Simulink 一起使用。緊湊的尺寸和 19 英寸機架兼容性為驅動數十、數百或數千個壓電執行器提供了全面的現成解決方案。

Piezodrive PD32 32通道壓電驅動器專為要求苛刻的應用而設計，例如自適應光學、聲束成形、材料測試、天文學、超聲波和振動控制。憑借每通道 150mA 的輸出電流，可以在高頻下同時驅動大型壓電致動器陣列。還包括正負高壓偏置輸出，以與壓電彎曲器致動器兼容。

Piezodrive PD32 32通道壓電驅動器每個通道都有單獨的短路和熱過載保護。前面板上的狀態指示燈提供對所有通道的單獨監控。還可以從輸入連接器訪問數字狀態信號和外部關機命令，以實現遠程監視和控制。輸入和輸出連接器是行業標準的 37 針 D-Sub 連接器，可直接組裝。適配器可用于行業標準的 32 通道 DAC 卡。

PIEZODRIVE PD32 通道壓電驅動器主要規格：

接地負載 浮動負載
輸出電壓 +45 V to +140 V +/-90 V or +/-140 V
峰值電流 150 mA per channel 75 mA per channel
RMS 電流 106 mA per channel 53 mA per channel
功率帶寬 50 kHz (120 Vp-p) 50 kHz (240 Vp-p)
信號帶寬 120 kHz 120 kHz
斜率 19 V/us 38 V/us
增益 15 V/V 20 V/V
輸入阻抗 53 kOhm 6.25 kOhm
輸入偏移 +/- 5 mV +/- 5 mV
負載 Unlimited Unlimited
輸出噪音 200 uV RMS (1uF) 300 uV RMS (1uF)
保護 短路和過熱
輸入 32個模擬輸入，停機命令
輸出 32 HV模擬輸出，過載監視器
接口 Industry standard DB-37 (input) and DD-78 (output)
電源 85 Vrms to 305 Vrms, 50 or 60 Hz, IEC C14 connector

PD32?壓電陶瓷驅動器主要特點包括：
靈活的輸出電壓范圍，+50V至+/-140V
高輸出電流，每通道150mA
卓越的功率帶寬，50 kHz
卓越的信號帶寬，120 kHz
1uF負載下的噪聲小于200uV RMS
無限電容負載
與多通道DAC卡無縫集成
帶停機的全面過載保護

可以從下表中選擇所需的輸出電壓范圍：

Min Voltage Max Voltage Order Code
0 +140 PD32-V0,140
0 +120 PD32-V0,120
0 +95 PD32-V0,95
0 +70 PD32-V0,70
0 +45 PD32-V0,45
-20 +120 PD32-V20,120
-20 +95 PD32-V20,95
-45 +45 PD32-V45,45
-70 +70 PD32-V70,70

Grounded Load Voltage Ranges

Min Voltage Max Voltage Order Code
-140 +140 PD32-V140,140
-95 +95 PD32-V95,95

Floating Load Voltage Ranges

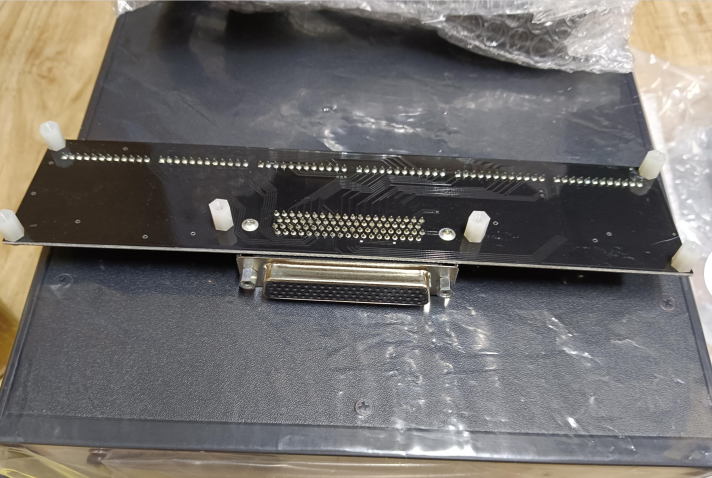

信號適配器

信號適配器允許直接連接到通用多通道DAC卡。標準適配器如下所示，也可以創建自定義適配器。

[pdfjs-viewer url=”https%3A%2F%2Fydzhly.com%2Fpiezodrive%2Fwp-content%2Fuploads%2Fsites%2F56%2F2022%2F02%2FPD32-%E5%8D%95%E9%A1%B5_%E7%BA%AF%E5%9B%BE%E7%89%88.pdf” viewer_width=100% viewer_height=1360px fullscreen=true download=true print=true]
