PDu100 是一款用于壓電致動器的極小輕便驅動器。PDu100 可以驅動高達 +/-100 V 的雙線壓電促動器和彎曲器。PDu100 還可以驅動高達 +100 V 的三線壓電彎曲器和堆棧執行器。應用包括電池供電的機器人、壓電電機以及超低功耗定位和作系統。
PDu100 具有短路、電流過載和過熱保護。此外，該器件還提供了一個關斷引腳，當拉低時，可將電源電流降至 1 mA。PDu100 的輸出電壓范圍和增益可定制，以滿足 OEM 應用的要求。

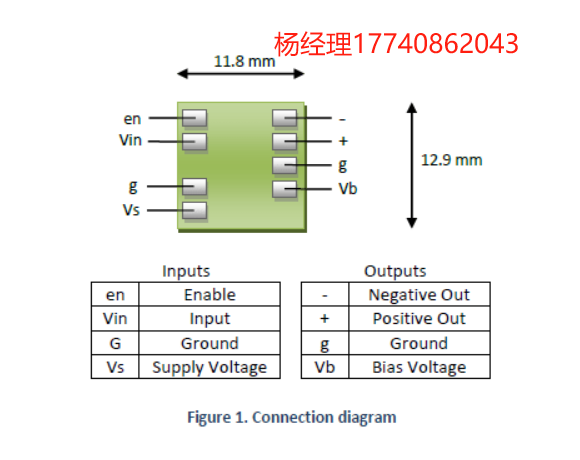

Compatible Actuators
| Stack Actuators | up to 100V |
| Plates and Tubes | Up to +/-100V |
| Two Wire Benders | Up to +/-100V |
| Three Wire Benders | 0 to 100V with 100V bias |
Specifications
| Power Supply | 3 V to 5.5 V |
| Max Unipolar Output | +100 V |
| Max Bipolar Output | +/-100 V |
| RMS Output Current | 33 mA |
| Average DC Current | 15 mA |
| Power Bandwidth | 3.2 kHz |
| Peak Output Current | 100 mA |
| Signal Bandwidth | 60 kHz (unloaded) |
| Dimensions | 11.8 x 12.9 mm (0.46 x 0.51 in) |
| Weight | 560 mg (0.018 oz) |
| Gain | 27.5 V/V |
| Input Voltage | 0.5 Vs +/- 1.8V |
| Input Offset | +/-100 mV |
| Load Capacitance | Unlimited |
| Overload Protection | Thermal and current |
| Noise | 70mV RMS (10uF Load) |
| Environment | 0 to 70 C (-32 to 158 F) |
| Quiescent Current | 25 mA (1 mA in Shutdown) |
操作
系統框圖如圖 2 所示。一個 boost 轉換器產生一個高壓軌，為一對互補放大器供電。單個輸出可用于驅動高達 +100 V 的單極負載，或者兩個放大器可用于產生 +/-100 V。
輸入可選擇偏置電源電壓一半的單極信號或雙極信號。放大器增益為 27.5，因此 3.6 Vp-p 輸入將產生 100 Vp-p 輸出。兩個放大器通道均偏置在輸出范圍 （50 V） 的一半處。
