Piezodrive Pdu100B 壓電驅動模塊, 微型壓電驅動器, 超低噪聲驅動器，壓電陶瓷驅動電源，壓電控制器，壓電彎曲驅動器， 線性放大器，微型壓電驅動器模塊

PDu100B微型壓電驅動器是一個完整的小型化電源和線性放大器驅動壓電驅動器。PDu100B提供可變?cè)鲆婧推?/a>，可切換的電壓范圍，以及接地參考或差分輸入和輸出之間的選擇。PDu100B可驅動高達+/-100V的二線壓電致動器和彎曲器，以及高達+100V的三線壓電彎曲器和疊層致動器。應用包括壓電閥、電機、泵和低功率定位和操縱系統。

主要特點包括：
可選輸出電壓范圍100V、90V或60V
雙極或單極輸出
三線彎曲器執行器的偏置電源
峰值輸出電流：100mA
電源電壓：3V至5.5V

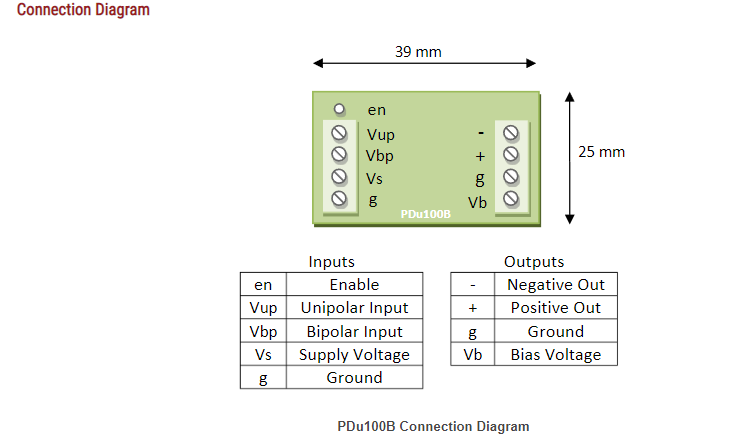

尺寸：25x40mm（1 x 1.5英寸）
質量：3克（0.1盎司）

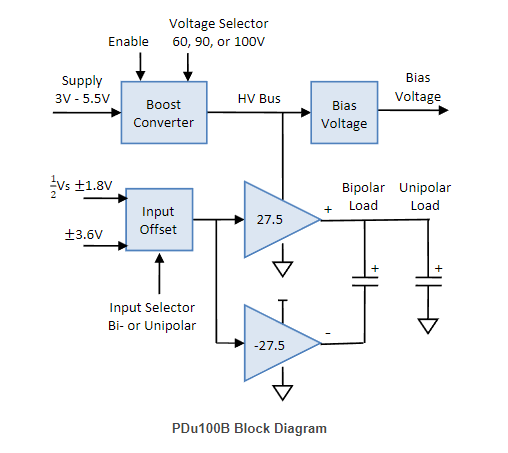

放大器的操作如下圖所示。升壓變換器產生高壓軌，為一對互補放大器供電。單個輸出可用于驅動單極負載高達+100 V，或者兩個輸出均可用于產生±100 V。

輸入可在偏置為電源電壓一半的單極信號或雙極信號之間選擇。放大器增益為27.5，因此3.6 Vp-p輸入將產生100 Vp-p輸出。兩個放大器通道均偏置在輸出范圍的一半，例如，100 V范圍為50 V。

[pdfjs-viewer url=”https%3A%2F%2Fydzhly.com%2Fpiezodrive%2Fwp-content%2Fuploads%2Fsites%2F56%2F2022%2F02%2FPDU100B-%E5%8D%95%E9%A1%B5_%E7%BA%AF%E5%9B%BE%E7%89%88.pdf” viewer_width=100% viewer_height=1360px fullscreen=true download=true print=true]
