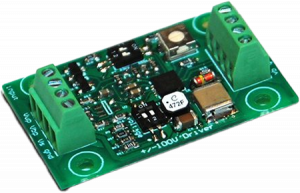

PDu100B? 微型壓電驅動器
PDu100B 是一款完整的小型化電源和線性放大器，用于驅動壓電致動器。PDu100B 提供可變增益和偏移、可切換的電壓范圍以及接地參考或差分輸入和輸出之間的選擇。PDu100B 可以驅動高達 +/-100V 的兩線壓電致動器和彎曲器，以及高達 +100V 的三線壓電彎曲器和堆疊致動器。應用包括壓電閥、電機、泵和低功率定位和操縱系統。
主要特點包括：
- 可選輸出電壓范圍 100V、90V 或 60V
- 雙極或單極輸出
- 三線彎曲執行器的偏置電源
- 峰值輸出電流：100mA
- 電源電壓：3V 至 5.5V
- 尺寸：25×40 毫米（1×1.5 英寸）
- 質量：5.5 克（0.2 盎司）
PDu100B 是一款完整的小型化電源和線性放大器，用于驅動壓電致動器。PDu100B 提供可變增益和偏移、可切換電壓范圍以及單極和雙極輸入和輸出之間的選擇。PDu100B 可以驅動高達 +/-100 V 的兩線壓電驅動器和彎曲器以及高達 +100 V 的三線壓電彎曲器和堆疊驅動器。應用包括壓電閥、電機、泵、MEM 和超低功耗定位和操縱系統。
PDu100B 受到電流過載和溫度過高的保護。還提供了一個關斷引腳，可在拉低時將電源電流降低至 1 mA。PDu100B 可用作獨立模塊或安裝到帶有四個 M2.5 螺紋墊片的底座上。PCB 安裝版本 (PDu100B-PCB) 提供用于直接安裝在主機主板上的接頭。
兼容的執行器
| 堆棧執行器 | 60V、100V |
| 板和管 | 高達 +/-100V |
| 兩個線材彎曲機 | 高達 +/-100V |
| 三線彎機 | 0 至 100V，帶 100V 偏置 |
規格
| 電源 | 3V 至 5.5V | ||
| 最大單極輸出 | +60V | +90V | +100V |
| 最大雙極輸出 | +/-60V | +/-90V | +/-100V |
| 有效值輸出電流 | 89 mA | 60 mA | 33 mA |
| 平均直流電流 | 40 mA | 18 mA | 15 mA |
| 功率帶寬 | 5.3kHz | 3.5kHz | 3.2kHz |
| 峰值輸出電流 | 100 mA | ||
| 信號帶寬 | 60 kHz（空載） | ||
| 方面 | 39 x 25 毫米（1.5 x 1 英寸） | ||
| 重量 | 5.5 克（0.2 盎司） | ||
| 獲得 | 27.5 伏/伏 | ||
| 單極輸入 Z | 100 歐姆 | ||
| 雙極輸入 Z | 20 歐姆 | ||
| 輸入偏移 | +/- 100 毫伏 | ||
| 負載電容 | 無限 | ||
| 過載保護 | 熱和電流 | ||
| 噪音 | 70mV RMS（10uF 負載） | ||
| 環境 | 0 至 70 攝氏度（32 至 158 華氏度） | ||
| 靜態電流 | 25 mA (1 mA in Shutdown) | ||
