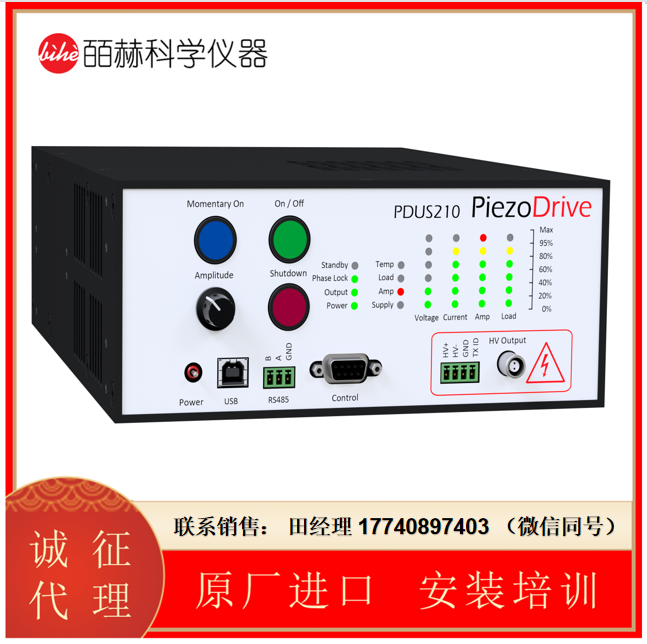

Piezodrive PDUS210 超聲波壓電驅動器是驅動和分析高達210瓦的超聲波致動器的完整解決方案。功能包括串聯和并聯諧振模式的高速諧振跟蹤、振幅控制、脈沖激勵、頻率調制以及阻抗和頻率響應測量等分析功能。PDUS210超聲壓電驅動器非常適合OEM產品集成和實驗室研發。應用包括超聲波鉆孔和切割、清潔、醫療器械、牙科器械、超聲波檢測、空化和汽化。
PDUS210 超聲波壓電驅動器可以從多個源控制，包括PC和所包括的軟件包、前面板控制和/或來自腳踏開關的外部邏輯信號。外部控制器的API也可用于RS485和USB連接，適用于自動測試應用和嵌入式工業機械。
PDUS210 超聲波壓電驅動器產生純正弦波輸出，非常適合在電并聯諧振或“反諧振”下工作。該工作點接近機械共振頻率，但對負載耗散的變化不太敏感，這在需要恒定振幅的精密加工應用中是有用的。電流和功率控制也可用于調節串聯諧振模式下的振幅。
PDUS210 超聲波壓電驅動器的標準輸出電壓范圍為17 Vrms至282 Vrms，電流范圍為0.7 Arms至11 Arms。這些范圍針對諧振時1.5歐姆至400歐姆的負載阻抗進行了優化。對于研發應用，可重新配置版本（PDUS210-FLEX）可用，該版本使用外部輸出匹配變壓器，以允許在任何可用輸出電壓范圍內運行。
PDUS210 超聲波壓電驅動主要參數：
| 規格 | 參數 | 備注 |
| 輸出電壓 | 0 – 800 Vp-p | 請查看標準電壓范圍 |
| 最大輸出電流 | 0 – 32 Ap-p | 請查看標準電壓范圍 |
| 負載阻抗 | 1 Ohm – 5 kOhm | 請查看標準電壓范圍 |
| 輸出波形 | 正弦波 | |
| DC 輸出電壓 | Zero | 其他選項請參見手冊 |
| 輸出隔離 | Isolated | 也可以接地 |
| 最大輸出功率 | 210 W | 具有最佳負載阻抗 |
| 內部最大功耗 | 130 W | 最大 |
| 頻率 | 見下表 | 6kHz至500kHz（帶修改） |
| 電源 | 48 V, 280 Watt | |
| 控制器 | 相位跟蹤、電流控制、功率控制、脈沖模式 | 1ms 頻率更新率 共振或反共振 |
| 接口 | USB and RS485 | |
| Digital IO | 4 DIO | For manual control |
標準輸出電壓范圍
下表列出了每個型號變體的規格，包括：最大輸出電壓、最大輸出電流、最佳負載阻抗和建議的頻率范圍。有關單極輸出電壓選項，請參閱手冊。
| 訂貨號 | 最大電壓 Volts pk-pk |
最大電壓 Volts RMS |
最大電流 Amps pk-pk |
最大電流 Amps RMS |
最優負載 Ohms* |
負載量程 Ohms* |
頻率 kHz |
| PDUS210-800 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
| PDUS210-600 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
| PDUS210-400 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
| PDUS210-200 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
| PDUS210-175 | 175 | 62 | 9.1 | 3.2 | 19.1 | 12 – 40 | 10-100 |
| PDUS210-100 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
| PDUS210-50 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
PDUS210-FLEX
PDUS210-FLEX與標準PDUS210相同，不同之處在于它需要使用提供的電纜在放大器和傳感器之間連接外部變壓器。這允許用戶通過改變外部變壓器在不同的輸出電壓范圍之間切換。請參閱手冊了解單極輸出電壓選項和操作說明。
PDUS210-FLEX必須與至少一個外部變壓器一起購買。配置規格如下：
