Piezodrive PD200壓電驅動器是一種寬寬帶、低噪聲線性放大器，用于驅動壓電執行器和其他負載。輸出電壓范圍可以是單極、雙極或不對稱的，從50V到200V。在橋接配置中可以實現高達+/-200V的電壓。
Piezodrive PD200壓電驅動器可以驅動任何負載阻抗，包括無限電容性負載，例如堆棧執行器；標準壓電執行器；雙線彎曲器；以及需要偏置電壓的三線壓電彎曲器。Piezodrive PD200壓電陶瓷驅動器適用于廣泛的應用，包括電光、超聲波、振動控制、納米定位系統和壓電電機。

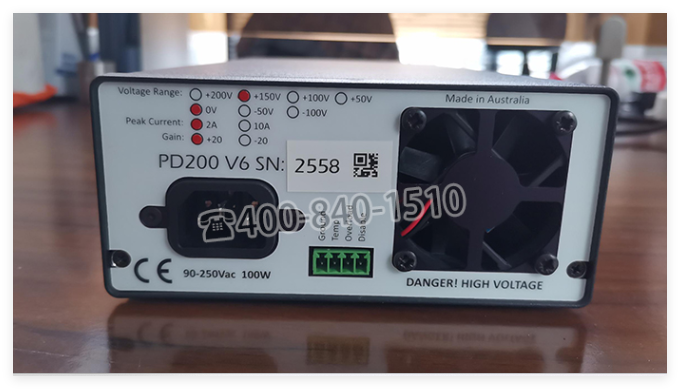

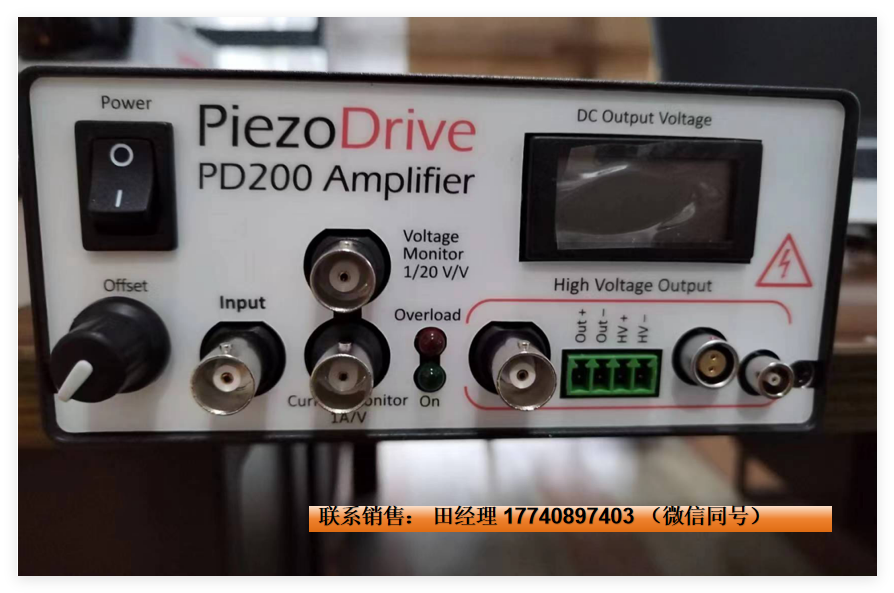

Piezodrive PD200壓電驅動器配置選項包括電壓范圍、極性和輸出電流。電壓范圍也可以由兩個用戶可訪問的電位計限制。PD200壓電驅動器有四個輸出連接器，包括Lemo 00、Lemo 0B、BNC和螺釘端子，允許直接連接到幾乎任何商用壓電執行器。后面板連接器還提供溫度輸出、過載監視器和外部停機輸入。
兼容執行器：
堆疊執行器：50V至200V
板和管：最高+/-100V
雙線彎管器：最高+/-100V
三線彎管器：0至200V帶200V偏置
三線彎管器：+/-100V帶+/-100V偏置
Piezodrive PD200壓電驅動器電氣規格：
輸出電壓范圍：100 Vp-p、150 Vp-p、200 Vp-p
RMS電流：1.2 A、0.91 A、0.57 A
脈沖電流：10.0 A、10.0 A、10.0 A
功率帶寬：470 kHz、310 kHz、230 kHz
增益：20 V/V
斜率：150 V/us
信號帶寬：680 kHz
最大功率：60 W 散熱
負載：任意
噪音：714 uV RMS（10uF負載，0.03 Hz至1 MHz）
保護：連續短路，熱保護
電壓監視：1/20 V/V（BNC）
電流監視：1 V/A（BNC）
模擬輸入：+/-10V（BNC，Zin = 27k）
輸出連接器：LEMO 0B、LEMO 00、螺釘端子、BNC
電源：90 Vac至250 Vac
Piezodrive PD200壓電驅動器
