Piezodrive PX200 功率放大器 Power Amplifier

Piezodrive PX200 功率放大器 Power Amplifier

Piezodrive PX200 功率放大器是一種低噪聲大電流線性放大器，用于驅動壓電執行器和其他負載。輸出電壓范圍可以是單極、雙極或不對稱的，從50V到200V。有關可用的輸出電壓范圍，請參閱規格表。兩個PX200功率放大器可以以橋接模式連接，以提供高達+/-200V或+400V的電壓。PX200 功率放大器具有高達13安培峰值的高輸出電流，非常適合需要高功率和高頻率的精密應用。

PX200?功率放大器可以驅動任何負載阻抗，包括無限電容性負載，例如堆棧執行器；標準壓電執行器；兩臺線材彎曲器；以及需要偏置電壓的三線彎曲器。偏置電壓可以使用連接到電源電壓的兩個輔助輸出產生。

一系列前面板控制提供了最大的應用靈活性，包括輸入信號反轉、可變增益、直流偏移和可變電壓限制。前面板上的9針DSUB連接器包括輸入、電壓監視器、電流監視器、關機監視器和關機命令的信號。四位LCD屏幕也顯示直流電壓。

PX200 功率放大器主要特點包括：

  • 輸出電壓范圍為 +/-100V 至 +200V
  • 橋接模式下高達 +/-200V 或 +400V
  • 高達 8A 的峰值輸出電流
  • 出色的全功率帶寬，55 kHz
  • 出色的信號帶寬，390 kHz
  • 在 10uF 負載下小于 150uV RMS 噪聲
  • 具有外部監控和關斷功能的短路和過載保護

PX200 功率放大器?結構緊湊、重量輕，可以由任何電源供電。輸出連接器包括LEMO 00、LEMO 0B、BNC（包括適配器）和Screw Terminals,，因此可以直接連接許多市售壓電執行器。PX200 電壓放大器適用于廣泛的應用，包括：電光、超聲波、振動控制、納米定位和壓電電機。

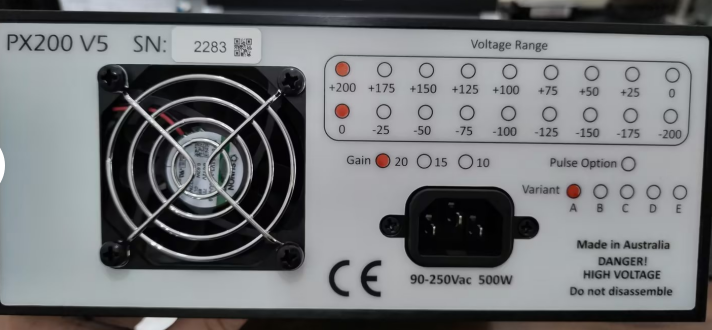

PX200 功率放大器輸出電壓范圍

訂購時指定輸出電壓范圍。標準電壓范圍和相關電流限制如下所示。由于PX200 電壓放大器 具有用于降低正負輸出電壓范圍的前面板控制裝置，請選擇等于或略大于所需的范圍。

[pdfjs-viewer url=”https%3A%2F%2Fydzhly.com%2Fpiezodrive%2Fwp-content%2Fuploads%2Fsites%2F56%2F2021%2F12%2FPX200-%E5%8D%95%E9%A1%B5_%E7%BA%AF%E5%9B%BE%E7%89%88.pdf” viewer_width=100% viewer_height=1360px fullscreen=true download=true print=true]
