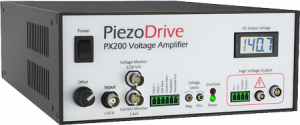

PX200?– 140W?電壓放大器

Piezodrive PX200是一種低噪聲電壓放大器，設計用于驅動電容和其他負載從直流到數百千赫。輸出電壓范圍可以是單極性、雙極性或不對稱的，峰值在50V和200V之間。兩個放大器可以橋式連接，以提供±200V或+400V。放大器將提供高達4安培的正弦輸出峰值，或高達8安培的脈沖應用峰值。

主要特點包括：

  • 輸出電壓范圍為 +/-100V 至 +200V
  • 橋接模式下高達 +/-200V 或 +400V
  • 高達 8A 的峰值輸出電流
  • 出色的全功率帶寬，55 kHz
  • 出色的信號帶寬，390 kHz
  • 在 10uF 負載下小于 150uV RMS 噪聲
  • 具有外部監控和關斷功能的短路和過載保護

PX200 是一款低噪聲電壓放大器，旨在將電容和其他負載從直流驅動到數百 kHz。輸出電壓范圍可以是單極、雙極或不對稱的，峰峰值在 50V 和 200V 之間。兩個放大器可以橋接模式連接以提供±200V 或+400V。該放大器將提供高達 4 安培的正弦輸出峰值，或高達 8 安培的峰值用于脈沖應用。

PX200 結構緊湊、重量輕，可以由任何電源供電。輸出連接器包括LEMO 00、LEMO 0B、BNC（包括適配器）和Screw Terminals,，因此可以直接連接許多市售壓電執行器。PX200 適用于廣泛的應用，包括：電光、超聲波、振動控制、納米定位和壓電電機。

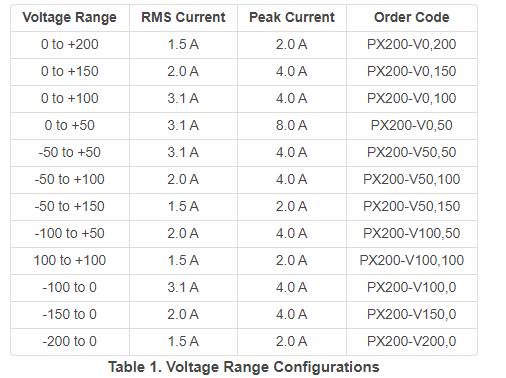

輸出電壓范圍

訂購時指定所需的輸出電壓范圍。默認輸出范圍為0V至+200V（PX200-V0200）。可用電壓范圍和相關電流限制如下所示。也可以通過前面板控制裝置對電壓范圍進行微調，請參見下面的“電壓配置表”。

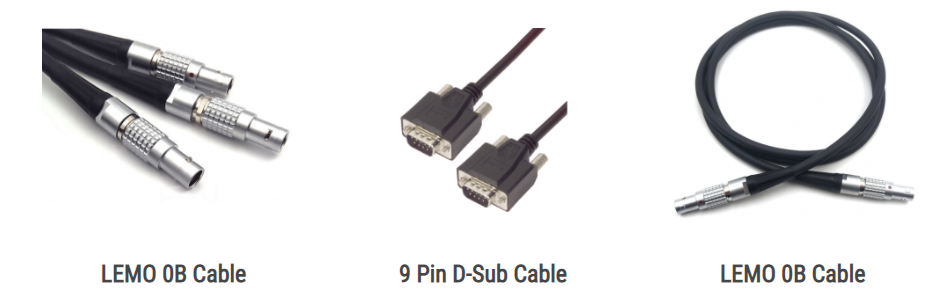

連接電纜可選：
