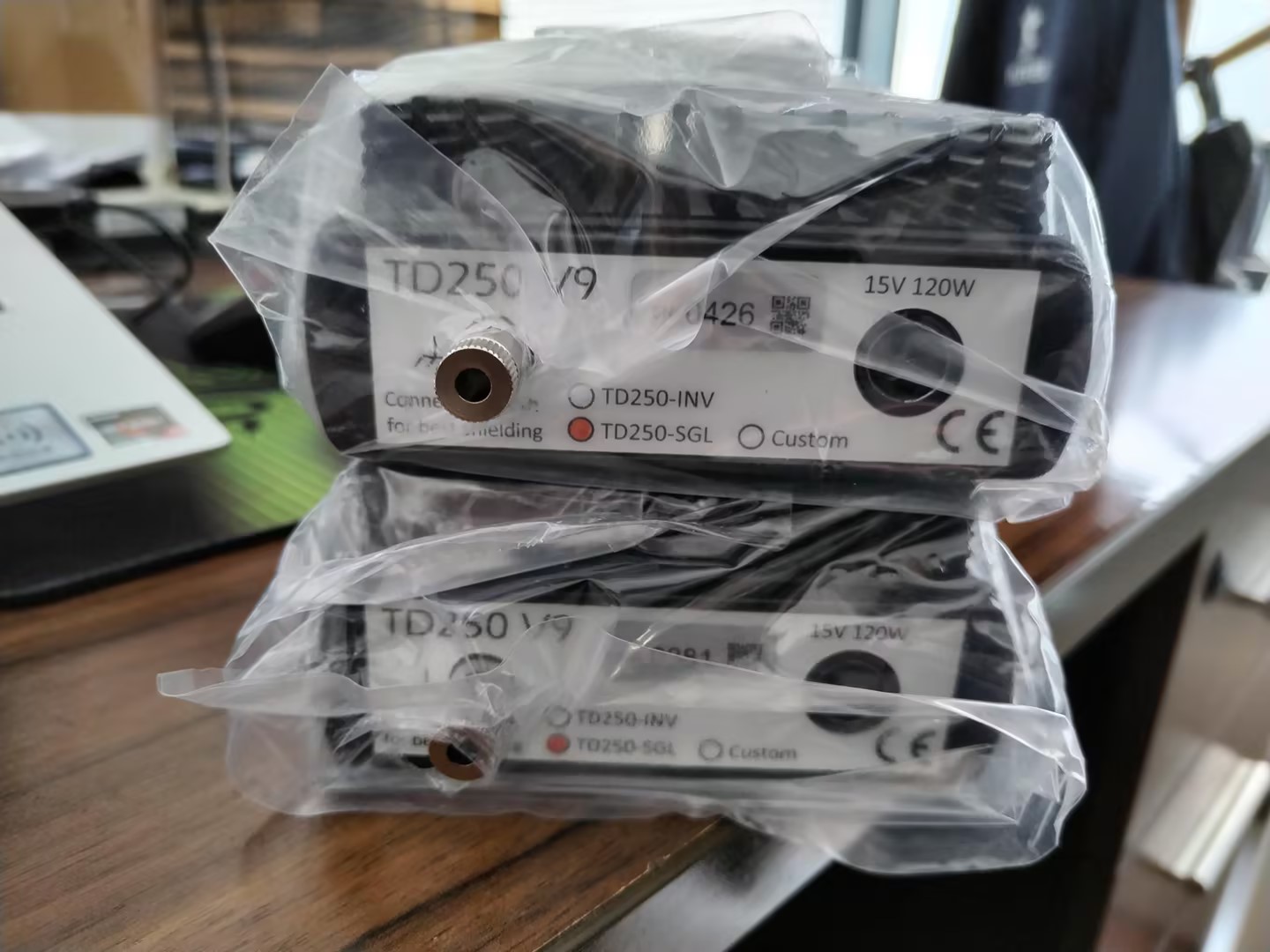

Piezodrive TD250電壓放大器, TD250-SGL, TD250-INV 6通道250V壓電管驅動放大器，TD250 壓電陶瓷驅動器, 適用于驅動壓電管和壓電致動器

Piezodrive TD250電壓放大器,

Piezodrive TD250電壓放大器，TD250-SGL, TD250-INV 6通道250V壓電管驅動放大器，TD250 壓電陶瓷驅動器

Piezodrive TD250電壓放大器是一種超低噪聲、六通道+/-250V電壓放大器，適用于驅動壓電管和其他壓電致動器。TD250電壓放大器這六個通道可以作為獨立通道（TD250-SGL）訂購，也可以作為三個具有非反相和反相輸出的通道（TD250-INV）訂購，這是驅動壓電管掃描儀的理想選擇。逆變配置也可用于獲得+/-500V的橋接負載。

Piezodrive TD250電壓放大器可以驅動無限的電容負載，如壓電管、堆疊致動器、標準壓電致動器和彎曲致動器。應用包括納米定位、顯微鏡、電光和振動控制。輸入和輸出連接器是行業標準的9針D-Sub連接器。

Piezodrive TD250電壓放大器有兩條90cm DSUB電纜和兩個分線盒，其中包括BNC連接器和插入式螺釘端子。還提供OEM和定制版本。

Piezoelectric Tube Scanners for Nanopositioning - nanopositioning

兼容的執行器
壓電管：+/-250V
壓電執行器：?+/-250V（接地負載）?+/-500V（橋接負載）
雙線彎管器：?+/-250V（一個電極接地）?+/-500V（橋接負載）
三線彎管器：?每個電極+/-250V?或+/-250V帶高壓偏置

Piezodrive TD250電壓放大器主要功能：
輸出電壓范圍，+/-250V
橋接模式下高達+/-500V
100 mA峰值電流
功率帶寬高達15 kHz
高信號帶寬，25 kHz
100nF負載下的61 uVrms噪聲
綜合過載保護

Piezodrive TD250電壓放大器技術參數：

輸出電壓 +/-250V 六通道
RMS 電流 28mA 每通道
Peak 電流 100mA 每通道
增益 25 V/V
斜率 20 V/us
信號帶寬 26 kHz
功率帶寬 15 kHz (400 Vpp)
負載 Stable with any load
噪音 61 uV RMS (100 nF load)
保護 短路、溫度保護、電壓過低
輸入阻抗 1 MOhm
輸入接口 9 Pin D-sub
輸出接口 9 Pin D-sub
電源?15V, 3A Minimum
