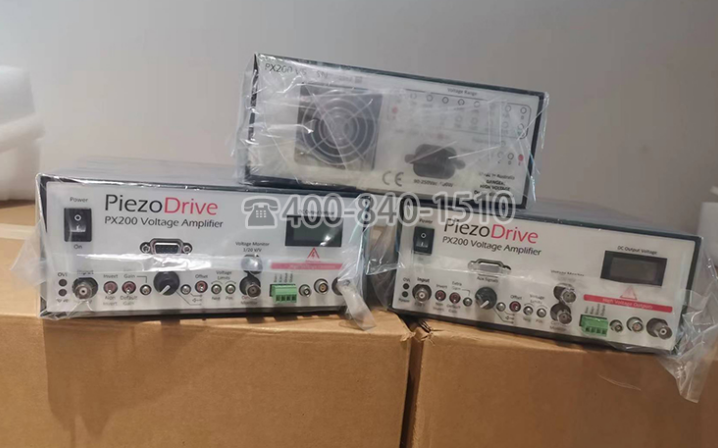

PX200電壓放大器
Piezodrive?PX200 電壓放大器是一種低噪聲大電流線性放大器，用于驅動壓電執行器和其他負載。輸出電壓范圍可以是單極、雙極或不對稱的，從50V到200V。有關可用的輸出電壓范圍，請參閱規格表。兩個PX200電壓放大器可以以橋接模式連接，以提供高達+/-200V或+400V的電壓。PX200?電壓放大器具有高達13安培峰值的高輸出電流，非常適合需要高功率和高頻率的精密應用。
PX200 電壓放大器可以驅動任何負載阻抗，包括無限電容性負載，例如堆棧執行器；標準壓電執行器；兩臺線材彎曲器；以及需要偏置電壓的三線彎曲器。偏置電壓可以使用連接到電源電壓的兩個輔助輸出產生。

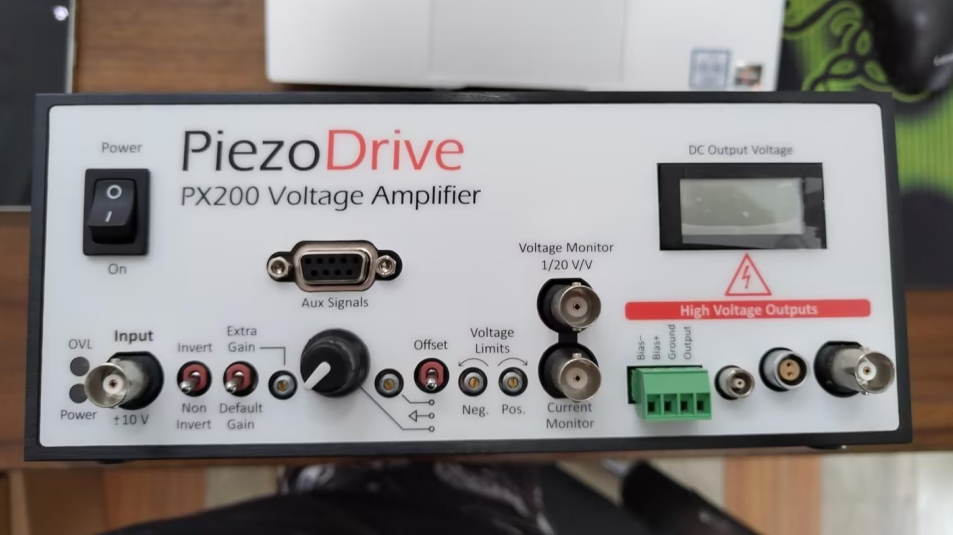

一系列前面板控制提供了最大的應用靈活性，包括輸入信號反轉、可變增益、直流偏移和可變電壓限制。前面板上的9針DSUB連接器包括輸入、電壓監視器、電流監視器、關機監視器和關機命令的信號。四位LCD屏幕也顯示直流電壓。
PX200 電壓放大器主要特點包括：
- 輸出電壓范圍為 +/-100V 至 +200V
- 橋接模式下高達 +/-200V 或 +400V
- 高達 8A 的峰值輸出電流
- 出色的全功率帶寬，55 kHz
- 出色的信號帶寬，390 kHz
- 在 10uF 負載下小于 150uV RMS 噪聲
- 具有外部監控和關斷功能的短路和過載保護
PX200?電壓放大器?結構緊湊、重量輕，可以由任何電源供電。輸出連接器包括LEMO 00、LEMO 0B、BNC（包括適配器）和Screw Terminals,，因此可以直接連接許多市售壓電執行器。PX200 電壓放大器適用于廣泛的應用，包括：電光、超聲波、振動控制、納米定位和壓電電機。
PX200 電壓放大器輸出電壓范圍可選：
訂購時指定輸出電壓范圍。標準電壓范圍和相關電流限制如下所示。由于PX200 電壓放大器 具有用于降低正負輸出電壓范圍的前面板控制裝置，請選擇等于或略大于所需的范圍。
| 負電壓 (Volts) |
正電壓 (Volts) |
RMS 電流 (Amps) |
峰值電流 (Amps) |
脈沖電流 [1] |
增益 [2] |
硬件版本 [3] |
訂購貨號 |
| 0 | 200 | 1.6 | 3 | 9 | 20 | A | PX200-P200 |
| 0 | 150 | 2.1 | 4 | 10 | 15 | A | PX200-P150 |
| -50 | 150 | 1.6 | 3 | 9 | 15 | A | PX200-N50-P150 |
| -50 | 100 | 2.1 | 4 | 10 | 10 | A | PX200-N50-P100 |
| -100 | 100 | 1.6 | 3 | 9 | 10 | A | PX200-N100-P100 |
| -100 | 50 | 2.1 | 4 | 10 | 10 | A | PX200-N100-P50 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | A | PX200-N100 |
| -150 | 0 | 2.1 | 4 | 10 | 15 | A | PX200-N150 |
| -200 | 0 | 1.6 | 3 | 9 | 20 | A | PX200-N200 |
| 0 | 175 | 1.8 | 3 | 10 | 20 | B | PX200-P175 |
| -25 | 150 | 1.8 | 3 | 10 | 15 | B | PX200-N25-P150 |
| -25 | 100 | 2.7 | 4 | 10 | 10 | B | PX200-N25-P100 |
| -75 | 100 | 1.8 | 3 | 10 | 10 | B | PX200-N75-P100 |
| -75 | 50 | 2.7 | 4 | 10 | 10 | B | PX200-N75-P50 |
| 0 | 125 | 2.7 | 4 | 10 | 15 | D | PX200-P125 |
| -25 | 125 | 2.1 | 4 | 10 | 15 | D | PX200-N25-P125 |
| -75 | 75 | 2.1 | 4 | 10 | 10 | D | PX200-N75-P75 |
| 0 | 100 | 3.1 | 6 | 13 | 10 | E | PX200-P100 |
| 0 | 75 | 4.1 | 6 | 13 | 10 | E | PX200-P75 |
| 0 | 50 | 5.3 | 9 | 13 | 10 | E | PX200-P50 |
| 0 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-P25 |
| -25 | 75 | 3.1 | 6 | 13 | 10 | E | PX200-N25-P75 |
| -25 | 50 | 4.1 | 6 | 13 | 10 | E | PX200-N25-P50 |
| -25 | 25 | 5.3 | 9 | 13 | 10 | E | PX200-N25-P25 |
| -50 | 50 | 3.1 | 6 | 13 | 10 | E | PX200-N50-P50 |
| -50 | 25 | 4.1 | 6 | 13 | 10 | E | PX200-N50-P25 |
| -50 | 0 | 5.3 | 9 | 13 | 10 | E | PX200-N50 |
| -75 | 0 | 4.1 | 6 | 13 | 10 | E | PX200-N75 |
| -100 | 0 | 3.1 | 6 | 13 | 10 | E | PX200-N100 |
