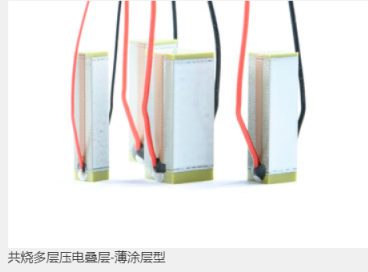

Piezotechnics提供各種尺寸的多層共燒壓電陶瓷。共燒多層壓電堆的標稱工作電壓為150 V。該堆具有高功率密度的特點，為您的應用提供強大、精確和快速的驅動。半雙極操作從-30V到150V。
Piezotechnics的設計定制應用的最佳選擇。堆疊元件由日本NEC / TOKIN生產，并有多種尺寸可供選擇。
| ? ? ? ? ? ?尺寸 | 位移 | 電氣 | 機械性 | ||||||
| 尺寸、面積 | 長度 | 單級 | 雙極 | 電容 | 絕緣 | 共振 | 剛度 | 力 | |
| Type | [mm2] | [mm] | [微米] | [nF] | ?[MOhm] | ?[kHz] | kN/mm | ?[N] | |
| PB 3.9 | 3,5 x 3,5 | 9 | 9 | 13 | 350 | 50 | 152 | 50 | 400 |
| PB 3.18 | 3,5 x 3,5 | 18 | 20 | 28 | 800 | 10 | 76 | 25 | 400 |
| PB 5.9 | 5 x 5 | 9 | 9 | 13 | 800 | 50 | 152 | 100 | 850 |
| PB 5.18 | 5 x 5 | 18 | 20 | 28 | 1600 | 10 | 76 | 50 | 850 |
| PB 5.40 | 5 x 5 | 40 | 42 | 58 | 3400 | 5 | 34 | 22 | 850 |
| PB 7.18 | 7 x 7 | 18 | 20 | 28 | 3400 | 5 | 76 | 100 | 1700 |
| PB 7.40 | 7 x 7 | 40 | 42 | 58 | 6700 | 5 | 34 | 40 | 1700 |
| PB 10.18 | 10? x 10 | 18 | 20 | 28 | 6600 | 5 | 76 | 200 | 3500 |
| PB 10.40 | 10? x 10 | 40 | 42 | 58 | 13600 | 2 | 34 | 80 | 3500 |
| PB 14.18 | 14 x 14 | 18 | 20 | 28 | 11000 | 2 | 68 | 400 | 7000 |
| PB 25.15 | 25 x 25 | 15 | 16 | 21 | 31000 | 0,4 | 68 | 1300 | 20000 |

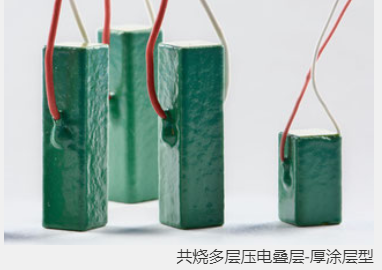

可提供矩形和圓柱形壓電堆棧。環形疊層致動器是光學應用或空間關鍵機械設計的選擇。可根據要求提供通孔和特殊設計。可根據要求提供較厚涂層的壓電致動器。
金屬封裝壓電堆棧非常適用于較困難的環境，如工作場所相當濕度高于60%，有油霧或露水情況。壓電堆棧采用不銹鋼包裝進行保護。廣泛的執行機構可用于各種不同尺寸的安裝支架（內螺紋類型或法蘭類型）。
壓電堆棧尺寸可定制：最小尺寸1 mm x 1 mm x 1 mm，最大尺寸25 mm x 25 mm x 200 mm.
