PMR02型波登管壓力表 – 迷你
- 公稱尺寸 60 mm
- 黃銅或不銹鋼版本
- 有或沒有甘油填充
- 過程連接：G 1/4 底部或背面
- 交貨時間短，即使是特殊版本也是如此
- 已填充或未填充
- 最高溫度： 100 °C
- 量程：
0…0.6 bar 至 0…1600 bar-1
..+0.6 bar 至 -1…+15 bar
更多信息
PMR02 系列波登管規可采用黃銅或不銹鋼、填充或未填充。
形成螺旋狀的拉制黃銅或不銹鋼管充滿介質并根據壓力變形。這種運動由指針測量機構指示，該機構可以通過可選的甘油填充物進行阻尼，因此振動或振蕩僅以大大減少的形式顯示優勢。甘油的自然潤滑也減少了運動部件的磨損，并防止了腐蝕性氣體的滲透和冷凝水的形成。
不銹鋼設計允許即使在最具腐蝕性的液體和氣體中也能測量壓力。壓力表可選配底部或后部的 G 1/4 A 螺紋連接。
典型應用
波登管壓力表在整個工業中使用，特別適用于沒有電源的測量點。PMR02 系列壓力表采用鋼制或黃銅設計，通常特別用于機械和設備工程、泵、壓縮機或 BHKW，因為通常只對介質電阻提出輕度要求。
另一方面，PMR02 不銹鋼化學壓力表可耐受腐蝕性更強的介質，通常用于化學和石化行業、食品行業、制藥生產或發電站，幾十年來它們一直提供最佳效果。
PMR04型波登管壓力表
- 外殼直徑：4“ / 100 mm、6.3” / 160 mm、9.8“ / 250 mm
- 精度等級 1.0
- 黃銅或不銹鋼版本
- 過程連接：G 或 NPT 1/2“ 底部或背面
- 提供帶前環或后環或帶夾具的型號，用于面板安裝
- 選項：報警觸點、模擬輸出、特殊刻度、特殊連接、灌裝
- 最高溫度： 200 °C
- 范圍：
-1000…0 mbar – 0…2500 巴
更多信息
型號系列 PMR04 波登管壓力表可提供黃銅或不銹鋼版本，帶有填充或未填充的表。充滿被監測流體或氣體的盤繞、拉制黃銅或不銹鋼管在一定程度上會變形，具體取決于流體或氣體施加的壓力。由此產生的線圈運動被傳輸到帶有刻度顯示的指示器機構。這種運動可以通過可選的液體填充來阻尼，因此任何振動對讀數的準確性和穩定性的影響都要小得多。這種液體填充物的天然潤滑特性還可以減少運動部件的磨損、腐蝕性/腐蝕性氣體的進入和冷凝的積聚。
不銹鋼版本甚至可以測量腐蝕性最強的液體和氣體的壓力。這些壓力表在底部或背面配有螺紋連接。它們還可以配備多達四個限位觸點或用于遠程傳輸測量值的變送器。
典型應用
波登管規在整個工業中使用，特別適合在沒有電力供應的地方進行測量。PMR04 型波登管壓力表帶有黃銅響應元件，經常用于工業機械和系統、泵、壓縮機或塊式火力發電站 （BTTP），因為在這些應用中，它們只需要滿足最低要求即可承受被監測介質的影響。
相比之下，PMR04 不銹鋼波登管壓力表設計用于承受與化學和石化行業、食品和飲料行業、制藥生產過程或發電廠中經常遇到的腐蝕性/腐蝕性介質的接觸，幾十年來它們一直提供最好的服務。當配備可選的開關觸點或模擬輸出時，這些壓力表也可用于電子壓力監測。

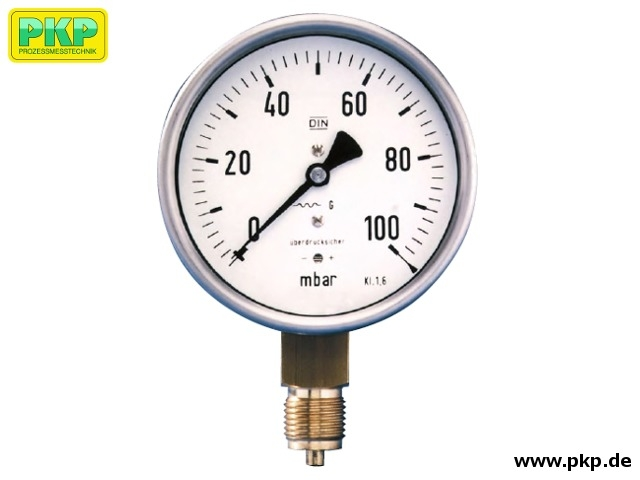

PMK04系列氣體膠囊元件壓力表
- 外殼直徑（圓形外殼）： 60， 100， 160 mm
- 塑料矩形外殼：
72x72mm， 96×96 mm， 144×144 mm， 144×72 mm， 192×96 mm - 連接：黃銅或不銹鋼
- 過程連接：G 1/4 底部或背面連接，直徑 63 mm，G1
/2 直徑 100 和 160 mm，G
1/2 背面，矩形外殼 - 測量元件：銅合金或不銹鋼
- 可選配甘油填充
- 麥克斯。溫度： 100 °C
- 范圍：
-25…+15 mbar 至 0…600 mbar
更多信息
PMK04 膠囊壓力表用于測量氣體介質的小負壓和正壓。這種裝置的測量元件由焊接在一起的兩個隔膜組成，當施加壓力時，它們從內部驅動指針測量機構，該機構在鋁刻度上指示系統壓力。
這些設備有黃銅版本和不銹鋼版本。高達 25 mbar 的過載保護是滿量程值的 6 倍，測量范圍大的 10 倍。
這些器件采用標稱尺寸為 63、100 或 160 mm 的不銹鋼外殼，具有徑向底部或中心后部連接。
可根據要求提供其他版本。
典型應用
膠囊壓力表是測量極低壓力的理想選擇。
所有 DIN 級別均可在 0…6 mbar 和 0…正極或?25 …15 mbar 和 ?400…負超壓范圍內為 0 mbar。
典型應用可以在醫療技術、空調技術、氣體發生或實驗室中找到。應用包括泄漏測試、過濾器狀態測量、廢氣測量或不銹鋼版本的腐蝕性氣體監測。
PMD02型數字壓力表
- LCD 顯示屏，數字高度為 14 mm
- 精度：FS 的 0.3%，+/- 1 位
- 用于腐蝕性介質的不銹鋼傳感器
- 過程連接： 1/4 “， 1/2”
- 定制壓力單位
- MIN/MAX 內存的尾隨指針功能
- 多達 4 個限位開關
- RS232 和 RS485 的模擬輸出和接口
- 數據記錄儀
- 最高溫度： 80 °C
- 量程：
0..2,5 mbar 至 0..2500 bar
更多信息
PMD02系列數字壓力計可在現場普遍使用。從簡單的數據傳感器到帶有總線輸出和集成數據記錄器的數字壓力測量站，PMD02 幾乎適用于工業、機械和設備工程的所有領域。
壓阻式或薄膜傳感器將過程連接處的介質壓力轉換為電信號，該電信號以用戶可調單元的形式輸出到顯示屏上。
由于使用了不銹鋼傳感器，PMD02 也適用于腐蝕性介質。PMD02 具有各種信號輸出選項，模擬或數字通過接口，甚至可以用于化工行業的復雜工廠。數據記錄器功能具有 1 秒至 24 小時的寬設置范圍，為該系列開辟了進一步的應用可能性。
典型應用
數字壓力計已在以下應用領域證明了自己：
- 機械工程
- 設備工程
- 液壓和氣動系統
- 測量設備監控
- 化工
